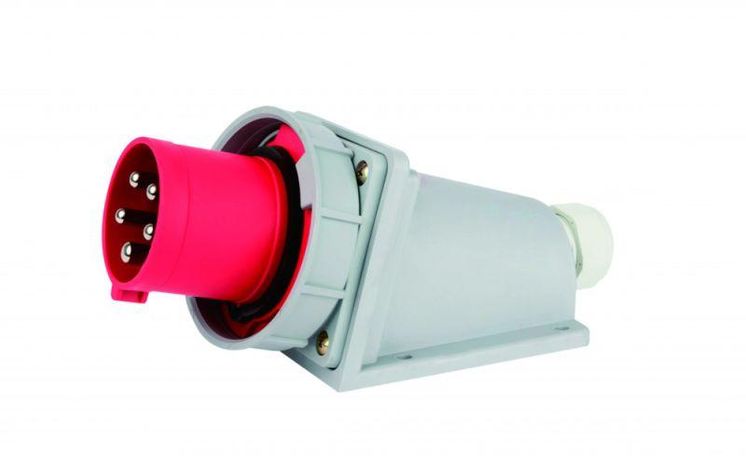

Вилка стационарная 3Р+РЕ+N 16А 380В IP67 ВС-103 DEKraft 26171DEK APC

Вилка стационарная 3P+PE+N 16A 380V IP67 ВС-103 от DEKraft - надёжный силовой разъём для постоянной установки в условиях повышенной запылённости и влажности. Подходит для подключения оборудования с напряжением до 400 В, обеспечивает безопасную передачу электроэнергии на стройплощадках, производствах и других промышленных объектах.

Назначение и область применения

Вилка стационарная 3P+PE+N 16A 380V IP67 ВС-103 предназначена для стационарного монтажа в местах, где требуется надёжное и защищённое подключение трёхфазного оборудования с заземлением и нулевым проводником. Применяется там, где возможны брызги воды, пыль, перепады температур - на заводах, в строительстве, на складах, в аэропортах, портах, станциях зарядки электромобилей и сельхозобъектах. Отличается высокой долговечностью и используется как в новых системах, так и при модернизации существующих электросетей.

Технические характеристики

• Тип: силовая вилка стандарта CEE 515W
• Количество полюсов: 5 (3 фазы + PE + N)
• Номинальный ток: 16 А
• Номинальное напряжение: 400 В переменного тока (рабочий диапазон 380–415 В)
• Степень защиты: IP67 (полная защита от пыли, возможность кратковременного погружения в воду до 1 метра на 30 минут)
• Оrientация заземляющего контакта: 6 часов (горизонтальное положение)
• Тип конструкции: для монтажа на поверхность
• Способ подключения: винтовые клеммы
• Угол подключения: наклонный - позволяет легко направить кабель в нужную сторону
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчивый к УФ-излучению)
• Гарантийный срок: 3 года
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Вилка 3P+PE+N 16A 380V IP67 ВС-103 совместима с розетками того же типа - CEE 515W. Для правильного монтажа необходимо использовать кабели с жилами, соответствующими сечению, допустимому сальником (диаметр кабеля - от 6 до 12 мм). Монтаж выполняется на плоскую поверхность с помощью крепёжных отверстий в корпусе. Винтовые клеммы обеспечивают прочное соединение даже при вибрациях. Не требует специальных инструментов - достаточно отвёртки. Корпус можно закрепить как в пластиковом, так и в металлическом шкафу.

Безопасность и стандарты

Вилка ВС-103 соответствует требованиям международного стандарта IEC 60309-2 для промышленных разъёмов. Все токоведущие элементы изготовлены из антикоррозийных сплавов, контактные группы рассчитаны на длительную работу при максимальном токе. Полиамидный корпус не поддерживает горение и сохраняет форму при нагреве до 130 C. Сальник предотвращает попадание влаги внутрь через место ввода кабеля.

Преимущества

• Сальник встроен в конструкцию - позволяет подключать кабели различного диаметра без дополнительных переходников
• Корпус выполнен из огнестойкого и ударопрочного материала - выдерживает механические нагрузки и воздействие окружающей среды
• Защелкивающийся механизм обеспечивает плотное соединение с розеткой и исключает случайное отсоединение
• Высокий ресурс контактов - до 50 тысяч циклов - снижает необходимость замены
• Наклонный угол входа кабеля упрощает прокладку и снижает риск перегиба

Ограничения применения

Не предназначен для использования в взрывоопасных зонах (не имеет взрывозащиты). Не рекомендуется для постоянного погружения в жидкости - IP67 гарантирует лишь временное воздействие воды. Не следует применять при температурах ниже –25 C и выше +60 C без проверки условий эксплуатации. Не подходит для подключения однофазного оборудования без третьей фазы - все 5 контактов должны быть задействованы согласно схеме.

Примеры использования

• Подключение трёхфазных сварочных аппаратов на стройплощадке
• Электропитание насосов и компрессоров на промышленном участке
• Зарядные станции для электрокаров в парковках
• Переносные осветительные системы на морском причале
• Оборудование в теплицах и животноводческих комплексах

Практические советы

• При монтаже обязательно затяните винты клемм с усилием, указанным в документации - недостаточно затянутые контакты вызывают нагрев
• Выбирайте кабель с медными жилами и изоляцией, подходящей по диаметру к сальнику - слишком тонкий кабель не будет герметично фиксироваться
• Перед первым включением проверьте целостность заземления - контакт PE обязателен для безопасности
• При использовании в холодных условиях убедитесь, что материал корпуса не стал хрупким - полиамид сохраняет эластичность до –25 C
• Для обслуживания используйте только оригинальные розетки серии ВС-103 - сочетаемость с другими брендами не гарантирована
