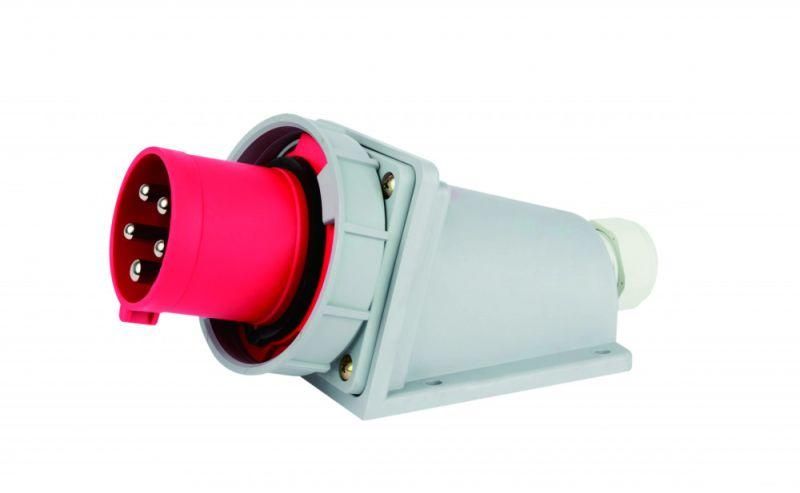

Вилка стационарная 3Р+РЕ+N 32А 380В IP67 ВС-103 DEKraft 26172DEK APC

Вилка стационарная 3P+PE+N 32A 380V IP67 ВС-103 от DEKraft - надёжный силовой разъём для постоянного подключения оборудования в условиях повышенной запылённости и влажности. Артикул 26172dek соответствует стандарту CEE 525W и предназначен для промышленных сетей с напряжением до 400 В.

Назначение и область применения

Вилка стационарная 3P+PE+N 32A 380V IP67 ВС-103 используется для подключения мощного оборудования к трёхфазным сетям с заземлением и нулевым проводником. Применяется там, где требуется безопасное и долговечное соединение в сложных условиях:

• строительные и монтажные площадки
• заводские цеха и производственные линии
• энергообъекты, аэропорты, железнодорожные и морские терминалы
• станции зарядки электромобилей
• сельскохозяйственные комплексы и хранилища

Подходит для стационарной установки на стену, панель или раму - не предназначена для частых переносных подключений.

Технические характеристики

• Тип: силовая вилка стандарта CEE 525W
• Число полюсов: 5 (3 фазы + PE + N)
• Номинальный ток: 32 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В)
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Оrientация заземления: контакт PE расположен в положении “6 часов” (вниз)
• Тип монтажа: поверхностный - крепится болтами к плоской поверхности
• Подключение кабеля: винтовые зажимы - подходят для многожильных и одножильных проводов
• Угол входа кабеля: наклонный - снижает нагрузку на жилы при изгибе
• Материал корпуса: термостойкий полиамид - самозатухающий, устойчив к УФ-излучению и механическим воздействиям
• Гарантия: 3 года

Совместимость и монтаж

Вилка 3P+PE+N 32A 380V IP67 ВС-103 совместима с розетками того же типа - CEE 525W. Для правильного подключения соблюдайте порядок подвода проводов: L1, L2, L3, N, PE. Монтаж выполняется через отверстия в корпусе с помощью шурупов или болтов. Обязательно используйте кабельный ввод с сальником - он обеспечивает герметичность и фиксирует кабель вне зависимости от его диаметра (до 16 мм). Подключайте только кабели с медными жилами и изоляцией, выдерживающей температуру до +90 C.

Безопасность и стандарты

Вилка ВС-103 соответствует требованиям IEC 60309-2 и ГОСТ Р 51321.1. Все токоведущие элементы изготовлены из антикоррозийных сплавов, контакты рассчитаны на 50 000 циклов включения/выключения. Корпус выполнен из самозатухающего материала - не распространяет горение при возгорании внешних источников. Конструкция исключает случайное отсоединение благодаря защёлкивающему механизму.

Преимущества

• Сальник в кабельном вводе позволяет использовать кабели различного сечения без дополнительных переходников
• Защита IP67 обеспечивает работу даже при проливном дожде, брызгах и высокой запылённости
• Наклонный угол входа кабеля снижает риск повреждения жил при изгибах
• Термостойкий корпус сохраняет форму при нагреве до +120 C
• Контакты и винты не окисляются - обеспечивают стабильную передачу тока длительное время
• Легко интегрируется в пластиковые и металлические распределительные щиты

Ограничения применения

• Не предназначена для мобильного использования - не имеет ручки для переноски
• Не работает при напряжении выше 400 В - использование в сетях 690 В недопустимо
• Запрещено подключать кабели с жилами меньше 1,5 мм2 - возможен перегрев и выход из строя клеммы
• Не рекомендовано применение в средах с постоянным воздействием кислот, щелочей или растворителей - материал корпуса не химически стойкий
• Не следует использовать в качестве замены для бытовых разъёмов - не соответствует стандартам для домашнего использования

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Электропитание насосов в канализационных станциях
• Связь между генератором и распределительным щитом на объекте
• Зарядные устройства для электрокаров на автопарке
• Оборудование для мойки и очистки на пищевых производствах

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля сальнику - слишком тонкий кабель требует дополнительной фиксации
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не деформировать контакт
• Проверяйте плотность соединения с розеткой после первого включения - при необходимости подтяните фиксатор
• При использовании в холодных условиях (ниже –25 C) убедитесь, что кабельная изоляция остаётся эластичной
• Для обслуживания отключайте питание и используйте инструмент с изолированными ручками - даже при отключенном оборудовании внутри могут остаться заряды
