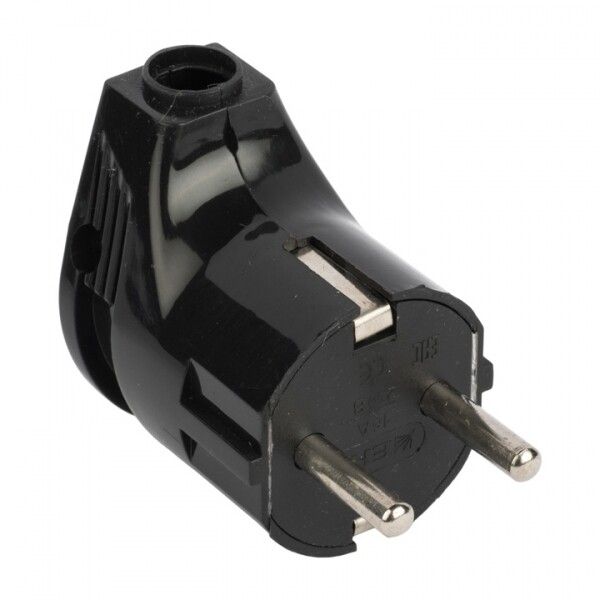

Вилка угловая с/з черн. 16А 250В EKF PROxima | AVY16-30

Вилка угловая с заземлением черная 16А 250В от EKF (артикул avy16-30) предназначена для надёжного подключения однфазных устройств с заземлением через винтовые клеммы. Прямой угол подключения делает её удобной для компактных установок, где важна экономия пространства.

Назначение и область применения

Эта вилка используется для подключения бытовых и профессиональных приборов, требующих заземления: компьютеров, принтеров, перфораторов, сварочных аппаратов, малогабаритных станков. Удобна при сборке самодельных удлинителей, когда требуется изменить направление выхода шнура на 90 градусов. Подходит для внутренней проводки в помещениях с контролируемым микроклиматом.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 250 В
• Номинальное напряжение: 250 В - рассчитана на однофазную сеть 220–240 В
• Количество полюсов: 2 - фаза и нуль; заземление реализовано отдельным контактом
• Подключение: винтовые клеммы - надёжный контакт, допускает многократное подключение/отключение
• Максимальное сечение кабеля: 2,5 мм2 - совместима с медными жилами до этого значения
• Ориентация: прямоугольная (90°) - выход кабеля перпендикулярен корпусу вилки
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик - негорючий, устойчив к механическим воздействиям
• Цвет: чёрный - маскирует загрязнения, подходит для промышленных интерьеров
• Рабочая температура: от +1C до +35C - не рекомендуется для холодных помещений или на улице
• Климатическое исполнение: УХЛ3 - предназначен для работы в закрытых помещениях с умеренным климатом
• Гарантия: 84 месяца - подтверждает долговечность материала и сборки

Совместимость и монтаж

Вилка совместима с розетками стандарта Schuko (CEE 7/4) и аналогичными моделями с заземляющим контактом. Для монтажа используйте кабели с жилами до 2,5 мм2. Открутите крышку, зачистите концы проводов на 8–10 мм, вставьте в клеммы (L - фаза, N - ноль, ⏚ - заземление) и затяните винты равномерно. Не перетягивайте - можно повредить контактную площадку. После сборки проверьте плотность соединения легким покачиванием кабеля.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и имеет сертификаты на безопасность. Негорючий материал корпуса снижает риск возгорания при перегрузках. Конструкция исключает случайное выпадение штекера благодаря форме и усилию фиксации. Однако IP20 не обеспечивает защиту от влаги - не применяйте в сырых местах, банях, на улице или в цехах с брызгами.

Преимущества

• Угловая форма экономит место - идеально для установки в нишах, за оборудованием или в углах комнат
• Винтовые клеммы обеспечивают прочный контакт даже при длительной эксплуатации
• Заземление встроено - обязательное условие для современной техники
• Высокая гарантия (7 лет) говорит о качестве производства EKF PROxima
• Чёрный цвет хорошо сочетается с промышленными и офисными интерьера

Ограничения применения

• Не использовать во влажных средах - IP20 не защищает от воды и пара
• Не применять при температуре ниже +1C - возможна хрупкость пластика
• Не подключать кабели с сечением более 2,5 мм2 - есть риск перегрева и расплавления клемм
• Не использовать в условиях постоянных вибраций без дополнительной фиксации - винтовые клеммы могут ослабнуть
• Не заменяет автоматический выключатель - требует наличия защиты в щитке

Примеры использования

• Подключение перфоратора к удлинителю в мастерской, где шнур проходит вдоль стены
• Фиксированное подключение светильника с металлическим корпусом в цеху
• Сборка временного питания для тестового стенда с несколькими приборами
• Установка в коробке для розеток в офисе, чтобы кабель от компьютера шёл горизонтально

Практические советы

• Перед монтажом всегда отключайте питание - даже при небольших нагрузках есть риск поражения током
• Проверяйте соответствие сечения кабеля и номинала вилки - 16 А / 2,5 мм2 - оптимальная пара
• Если кабель слишком толстый, используйте переходник или выбирайте другую вилку
• При использовании в промышленной среде регулярно проверяйте затяжку винтов - особенно после первых 10–20 подключений
• Вилка avy16-30 от EKF - часть серии PROxima, поэтому легко найти совместимые розетки, коробки и кабельные вводы того же бренда
