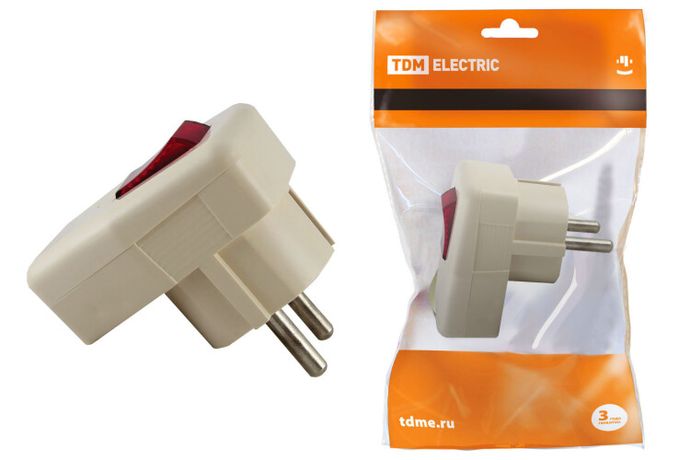

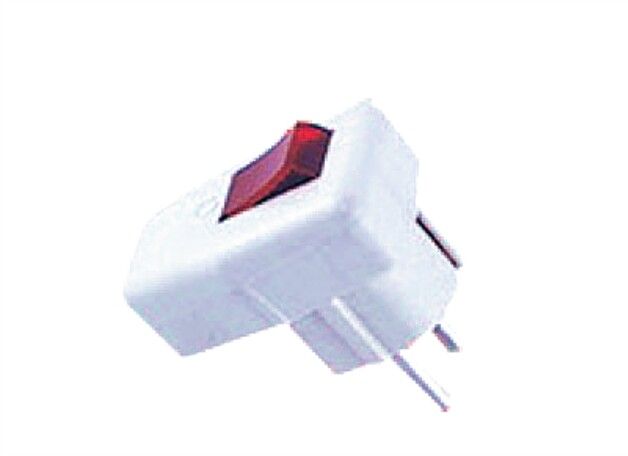

Вилка угловая с/з с выключателем белая 16А 250В | SQ1806-0009 TDM

Вилка угловая с защитным контактом с выключателем белая 16А 250В от TDM ELECTRIC (артикул sq1806-0009) предназначена для безопасного подключения бытовых и профессиональных приборов с заземлением. Угловая форма позволяет компактно размещать вилку в плотной проводке, а встроенный выключатель даёт возможность отключать питание без демонтирования штекера.

Назначение и область применения

Эта вилка используется там, где требуется удобное и безопасное управление питанием устройства. Подходит для подключения оборудования, которое часто включается и выключается: компьютеры, принтеры, светильники, малогабаритная техника на кухне, медицинские приборы, офисная техника. Применяется в жилых домах, квартирах, офисах, торговых центрах, больницах и школах — во всех местах, где есть стандартная однофазная сеть 250 В.

Технические характеристики

• Номинальный ток: 16 А — поддерживает нагрузку до 3,5 кВт при 250 В
• Номинальное напряжение: 250 В — совместима с сетью 220–240 В, используемой в России и странах СНГ
• Количество полюсов: 2 — фаза и нуль; заземляющий контакт отдельный, трёхконтактная система
• Угол подключения: 90° — корпус расположен перпендикулярно кабелю, экономит место возле стен и мебели
• Тип подключения: винтовые зажимы — надёжное соединение с медными жилами сечением до 2,5 мм²
• Степень защиты IP20 — защищает от случайного прикосновения к токоведущим частям, но не рассчитана на влагу или пыль
• Материал корпуса: термопласт (АБС) — самозатухающий, устойчив к нагреву и механическим повреждениям
• Цвет: бежевый — сочетается с большинством интерьерных решений

Совместимость и монтаж

Вилка sq1806-0009 совместима с розетками стандарта Schuko (CEE 7/4) и аналогичными европейскими типами с заземляющими контактами. Для установки необходимо:

• Зачистить концы кабеля на 8–10 мм
• Завести жилы в соответствующие клеммы: L — фаза, N — нуль, ⏚ — заземление
• Затянуть винты равномерно, чтобы избежать перегрева
• Не использовать с кабелями более чем 2,5 мм² — риск плохого контакта

Рекомендуется проверять герметичность соединений после первого включения. Кабель должен быть гибким, с достаточным радиусом изгиба — жёсткий провод может повредить входное отверстие.

Безопасность и стандарты

Вилка выполнена в соответствии с требованиями безопасности для внутренней установки. Самозатухающий АБС-пластик предотвращает распространение пламени при перегрузках. Наличие защитного контакта обеспечивает отвод тока утечки, снижая риск поражения электрическим током. Соответствие стандартам IEC 60320 C13/C14 не указано — не применяется для серверов и IT-оборудования с этими разъёмами.

Преимущества

• Выключатель на корпусе — можно отключить прибор без доступа к розетке
• Угловая форма — освобождает пространство рядом со стеной и мебелью
• Надёжные винтовые зажимы — долгий срок службы без потери контакта
• Термостойкий материал — не деформируется даже при длительной работе под нагрузкой
• Бежевый цвет — эстетично вписывается в современные интерьеры

Ограничения применения

• Не предназначен для использования вне помещений — степень защиты IP20 не защищает от воды и пыли
• Не рекомендуется для мощных приборов свыше 3,5 кВт — возможен перегрев контактов
• Не совместим с розетками без заземления — требует наличия трёхконтактной системы
• Не подходит для промышленных сред с высокой запылённостью или вибрацией
• Не является взрывозащищённой — нельзя применять в опасных зонах (например, химические производства)

Примеры использования

• Подключение компьютера и монитора в офисе — выключатель позволяет легко отключить всю систему
• Фен или утюг в ванной комнате — угловая форма не мешает закрыть крышку розетки
• Лампа или зарядное устройство в спальне — компактная конструкция не выпирает из стены
• Медицинский аппарат в клинике — заземление гарантирует безопасность пациента

Практические советы

• Перед монтажом всегда отключите автомат в щитке — даже при отключенном выключателе на вилке ток может быть подан
• Выбирайте кабель с медными жилами — алюминий плохо работает с винтовыми зажимами
• Не затягивайте винты слишком сильно — можно сломать пластиковую часть клеммы
• Проверяйте температуру корпуса через несколько часов работы — если он горячий, значит, нагрузка превышена или плохой контакт
• Если нужна защита от влаги — замените эту вилку на модель с IP44 или выше
