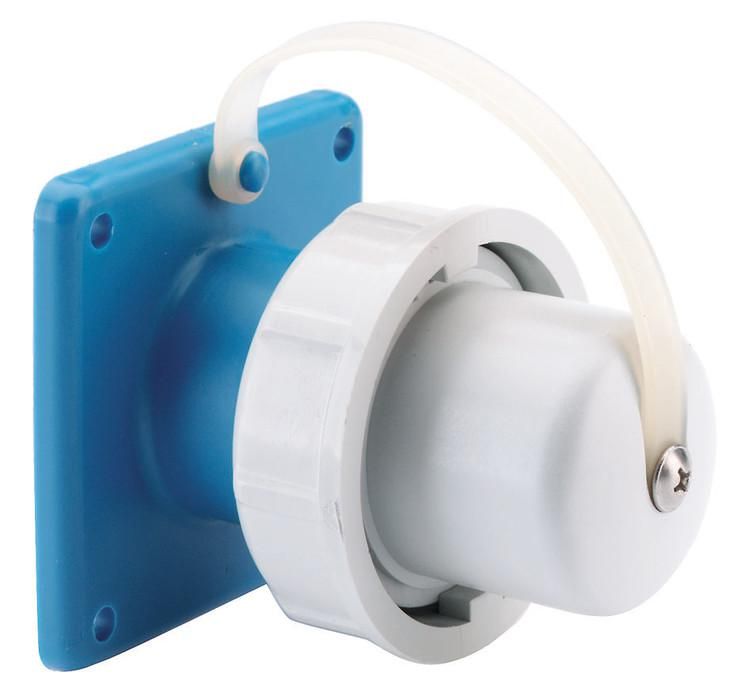

Вилка встраиваемая 16А 230В 6h IP67 фланец 75х75 Schuko I 754-Bals Bals

Вилка встраиваемая 16А 230В 6ч IP67 фланец 75х75 Schuko от Bals (артикулы 754-bals и 754) предназначена для надёжного подключения оборудования в условиях повышенной запылённости и влажности. Её компактная конструкция с фланцем позволяет устанавливать её прямо в панели или корпуса машин, обеспечивая герметичный контакт даже в сложных средах.

Назначение и область применения

Эта вилка используется там, где требуется безопасное и долговечное подключение силового оборудования с заземлением. Подходит для установки на станках, конвейерах, промышленных пультах, системах автоматизации и других устройствах, работающих в цехах, на открытых площадках или в помещениях с высокой влажностью. Благодаря защите IP67, вилка выдерживает кратковременное погружение в воду и воздействие струй воды, что делает её идеальной для условий, где возможны мойки или брызги.

Технические характеристики

• Номинальный ток: 16 А - подходит для нагрузок до 3,6 кВт при 230 В
• Номинальное напряжение: 250 В - соответствует европейским сетям 230 В +-10%
• Количество полюсов: 3 - L (фаза), N (ноль), PE (земля)
• Защита: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2
• Конструкция: приборная вилка - рассчитана на монтаж в стенку или крышку корпуса
• Фланец: 75×75 мм - обеспечивает жёсткую фиксацию и равномерное распределение усилий при закручивании
• Материал: термопласт - устойчив к перегреву, механическим повреждениям и химическим веществам
• Состав: без галогенов - при возгорании не выделяет токсичных газов
• Цвет: синий - стандартный цвет для силовой аппаратуры, легко отличить от сигнальных элементов

Совместимость и монтаж

Вилка совместима со штыревыми розетками стандарта SCHUKO (тип F). Установка выполняется через отверстие 75×75 мм в панели. Для монтажа:

• Запросите отверстие точно по размеру фланца - допуск не более +-0,5 мм
• Подключите провода к винтовым клеммам: фаза (L) - коричневый/чёрный, ноль (N) - синий, земля (PE) - жёлто-зелёный
• Затяните винты моментом 0,5–0,8 Нм - избыточное усилие может повредить пластик
• Убедитесь, что кабель имеет достаточную длину для свободного выхода из корпуса без перегиба

Не используйте с розетками других типов (например, Type C или Type G) - контакты не будут совпадать.

Безопасность и стандарты

Вилка соответствует требованиям IEC 60309-2 для промышленных соединителей и EN 60320-1 для бытовых и аналогичных применений. Материалы сертифицированы по RoHS - отсутствие свинца, кадмия и других опасных веществ. Конструкция исключает случайное отсоединение при работе - благодаря жёсткой фиксации фланца и плотному прилеганию к поверхности.

Преимущества

• Высокая степень защиты IP67 - работает в экстремальных условиях, где обычные вилки выходят из строя
• Герметичная конструкция - предотвращает попадание влаги и пыли внутрь корпуса
• Удобный монтаж - фланец 75×75 мм позволяет использовать стандартные отверстия в панелях
• Безгалогенный материал - безопаснее при аварийном нагреве или пожаре
• Чёткая маркировка по цвету - синий цвет сразу указывает на силовое подключение

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 не означает водонепроницаемость на длительный срок
• Работает только с штыревыми розетками SCHUKO - не совместима с другими форматами
• Максимальная температура окружающей среды: +40 C - при более высоких значениях снижается допустимая нагрузка
• Не рекомендуется для частого подключения/отключения - винтовая клемма не предназначена для операций в режиме “плаг-ин”
• Не подходит для мощных устройств выше 3,6 кВт - превышение тока вызовет перегрев и деформацию

Примеры использования

• Промышленный станок с ЧПУ - встроенная вилка в передней панели для подключения питания
• Конвейерная линия - несколько встроенных вилок на раме для быстрого замены модулей
• Лабораторное оборудование - питание чувствительных приборов в помещении с регулярной дезинфекцией
• Уличный щит управления - вилка в корпусе, защищённом от дождя и пыли

Практические советы

• Перед монтажом проверьте глубину отверстия - фланец должен сидеть flush (ровно) с поверхностью, чтобы не было зазора
• Используйте кабель с внешним диаметром 8–12 мм - слишком тонкий кабель не будет плотно прижиматься к уплотнителю
• После сборки протестируйте соединение мегаомметром - сопротивление между землёй и фазой должно быть >1 МОм
• При обслуживании всегда отключайте питание - винтовые клеммы не имеют механической блокировки
• Для массового монтажа заказывайте вилки одной партии - цвет и точность фланцев могут немного различаться между партиями
