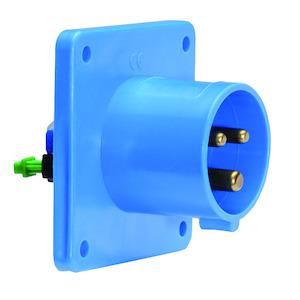

Вилка встраиваемая 32А 3п 230В IP44 Quick Connect Bals 28010 28010-Bals

Вилка силовая встраиваемая/накладного монтажа 32А 3P 230В IP44 Quick Connect (QC) серия Bals - надёжное решение для быстрого подключения трёхфазного оборудования с заземлением. Артикул 28010-bals и 28010 подходят для промышленных условий, где важна скорость монтажа и устойчивость к пыли и брызгам.

Назначение и область применения

Эта вилка предназначена для подключения стационарного электрооборудования, требующего питания 230 В и тока до 32 А. Подходит для станков, насосов, компрессоров, конвейеров и других устройств с трёхфазным двигателем и заземлением. Монтируется как встроенно (в панель), так и накладно - на стену или раму. Применяется там, где требуется частая замена или переподключение нагрузки.

Технические характеристики

• Максимальный ток: 32 А - выдерживает высокую нагрузку без перегрева
• Количество полюсов: 3 - три фазы L1, L2, L3 + заземление PE
• Напряжение: 230 В - совместима с сетями 220–240 В
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: Безвинтовая клемма - провода зажимаются просто нажатием кнопки, без отвёртки
• Тип конструкции: Приборная вилка - рассчитана на подключение к розеткам соответствующего типа
• Материал корпуса: Пластик - устойчив к механическим воздействиям и химически нейтральный
• Оrientация подключения: Прямолинейная - штекер выступает прямо из корпуса, удобен для плотной установки
• Цвет: Синий - стандартизированная расцветка для трёхфазных цепей
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что обеспечивает безопасную ориентацию при подключении

Совместимость и монтаж

Вилка 28010-bals совместима с розетками серии Bals, имеющими аналогичную геометрию и тип клеммы. Для монтажа используйте отверстие Ø50–55 мм - размеры корпуса позволяют встраивать её в панели толщиной до 10 мм. Накладной вариант крепится двумя винтами M4 через боковые отверстия. Благодаря безвинтовой системе Quick Connect, подключение проводов занимает менее 30 секунд: зачистите жилы на 9–11 мм, вставьте в клемму и нажмите рычаг. Отсоединение - тем же движением.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных соединителей. Цвет синий указывает на напряжение до 500 В переменного тока. Контакты выполнены из медного сплава с никелевым покрытием - снижают окисление и повышают долговечность. Защита IP44 позволяет использовать в помещениях с повышенной влажностью, но не для открытого монтажа под дождём или в условиях постоянного орошения.

Преимущества

• Быстрый монтаж и демонтаж благодаря безвинтовой клемме - экономит время при обслуживании
• Удобная ориентация заземления в положении “6 часов” исключает ошибочное подключение
• Пластиковый корпус не проводит ток и не нагревается при нормальной нагрузке
• Высокая степень защиты IP44 делает её пригодной для цехов, мастерских, лабораторий
• Совместимость с другими изделиями серии Bals - можно собирать единые системы подключения

Ограничения применения

• Не предназначен для работы при температуре ниже –25 C - материал становится хрупким
• Запрещено применять в средах с агрессивными химическими веществами (кислоты, растворители)
• Не подходит для подключения мощных импульсных нагрузок свыше 32 А - возможен выход из строя клемм
• Не используется в взрывоопасных зонах - отсутствует взрывозащита
• Работает только с проводами сечением 1,5–6 мм2 - более толстые жилы не войдут в клемму

Примеры использования

• Подключение трехфазного станка с ЧПУ в металлообрабатывающем цехе
• Переподключение воздушного компрессора при смене рабочих мест
• Фиксированный вывод питания для тестового стенда в сервисном центре
• Временное питание насосной группы на строительной площадке

Практические советы

• Перед подключением проверьте соответствие сечения провода - не используйте жилы меньше 1,5 мм2 или больше 6 мм2
• При встраивании в панель оставьте минимум 20 мм свободного места за вилкой для доступа к клеммам
• Не затягивайте клеммы инструментом - они самозажимные; лишнее усилие сломает механизм
• Проверяйте целостность заземляющего контакта перед каждым подключением - он часто подвергается механическому износу
• Для длительной эксплуатации рекомендуется периодически осматривать клеммы на наличие нагара или оплавления
