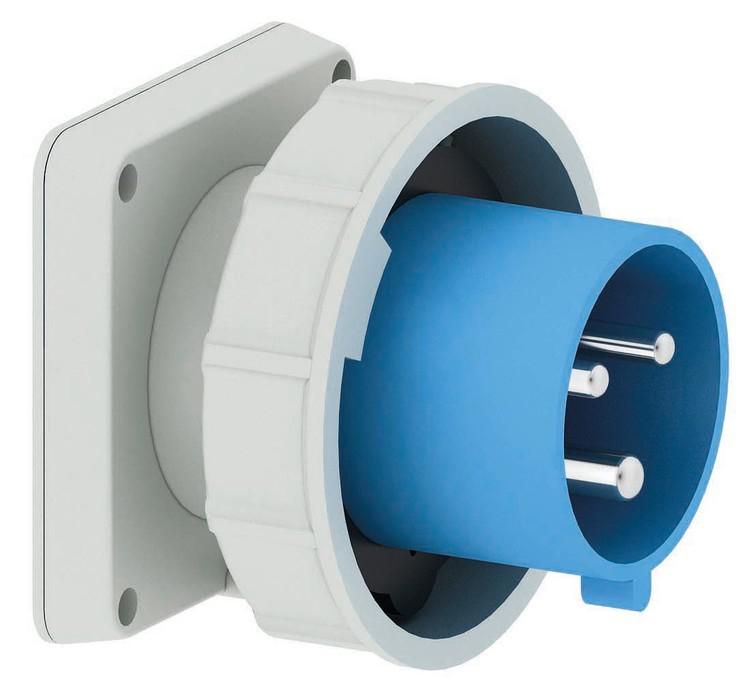

Вилка встраиваемая 32А 3р(2р+PЕ,) 230В 6h IP67 фланец 85х85 I 28105-Bals Bals

Вилка встраиваемая/силовая Bals 28105 - это прочный соединительный элемент для постоянного подключения мощного оборудования в условиях повышенной запыленности и влажности. Подходит для установки в оборудование, станки и системы автоматизации, где требуется надежный контакт с заземлением.

Назначение и область применения

Вилка Bals 28105 предназначена для подключения стационарного электрооборудования к сети 230 В переменного тока. Её используют там, где нужна высокая степень защиты от внешних воздействий - на производстве, в цехах, на пищевых и химических предприятиях, в системах автоклавов, мойки, конвейеров и других устройствах с жесткими условиями эксплуатации. Устройство устанавливается встроенно - в стенку панели, шкафа или корпуса машины, обеспечивая герметичное и безопасное соединение.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки до 7,4 кВт при 230 В
• Напряжение: 230 В - рассчитана на однофазную сеть
• Количество полюсов: 3 (2P+PE) - два рабочих контакта + заземление
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - надежное крепление проводов без пайки
• Положение заземляющего контакта: 6 часов - ориентация контакта вниз, что удобно при вертикальной установке
• Фланец: 85×85 мм - размер монтажного отверстия для встраивания
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим средам
• Оrientация подключения: прямолинейная - провода выходят прямо из корпуса, без изгиба
• Цвет: синий - стандартизированная цветовая маркировка силовых соединений

Совместимость и монтаж

Вилка Bals 28105 совместима с соответствующими розетками того же типа - 3P, 32 А, IP67, с положением заземления 6 ч. Для монтажа необходимо вырезать в панели отверстие 85×85 мм. Корпус вставляется внутрь, фиксируется с помощью байонетного замка или болтов (не входят в комплект). После установки подключаются провода через винтовые клеммы: L, N, PE. Максимальное сечение провода - до 6 мм2. Перед первым включением проверьте плотность затяжки винтов и отсутствие перекоса контактов.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных соединителей. Наличие заземляющего контакта (PE) гарантирует защиту от поражения током. Конструкция исключает случайное отключение при вибрации. Применение в местах с возможным попаданием воды требует соблюдения правил электромонтажа: кабель должен иметь достаточный радиус изгиба, а место входа - быть герметизированным.

Преимущества

• Высокая степень защиты IP67 позволяет использовать в сырых, пыльных и агрессивных средах
• Удобная ориентация заземляющего контакта (6 ч) снижает риск перегрева и улучшает эргономику при подключении
• Пластиковый корпус устойчив к коррозии, маслам и большинству бытовых химикатов
• Винтовой зажим обеспечивает долговечное соединение без потери качества при многократном обслуживании
• Стандартный размер фланца 85×85 мм совместим с большинством промышленных панелей

Ограничения применения

• Не предназначен для частого подключения/отключения - используется как стационарный соединитель
• Работает только в сетях 230 В, не подходит для трехфазных систем
• Запрещено применять в средах с постоянным погружением в жидкости (IP67 ≠ IP68)
• Не рекомендуется для открытого монтажа без защитного кожуха - фланец не является полноценной крышкой
• Температурный режим ограничен: не выше +60 C и не ниже −25 C (по типовым спецификациям Bals)

Примеры использования

• Подключение насосов и компрессоров в пищевой промышленности
• Электрообогреватели и термостатические камеры
• Автоматические линии мойки и дезинфекции
• Сварочные аппараты с закрытым исполнением
• Конвейерные системы с частым мытьем

Практические советы

• Перед установкой убедитесь, что отверстие в панели точно соответствует габаритам 85×85 мм - малейший перекос может нарушить герметичность
• При подключении используйте провода с медными жилами, сечением не более 6 мм2; слишком толстый провод не войдет в клемму
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в условиях вибрации
• Для длительной работы в условиях температурных колебаний выбирайте кабель с подходящим классом теплостойкости (например, H07RN-F)
• Не путайте эту модель с аналогами от других брендов - даже при одинаковой маркировке форма фланца и расположение контактов могут отличаться
