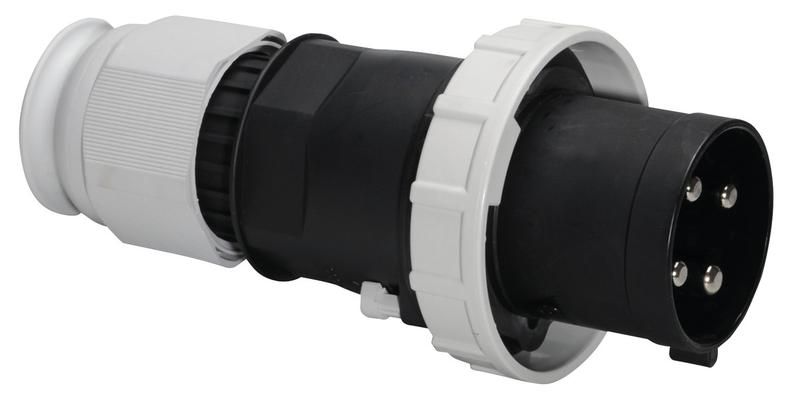

Вилка встраиваемая наклонная 125А 4p (3P+PE) 500В 7h,IP67 2196 I 2196-Bals Bals

Вилка силовая Bals 2196 - надёжное соединение для мощного оборудования в сложных условиях: защищённая от пыли и воды, рассчитана на ток до 125 А и напряжение 500 В. Подходит для промышленных устройств, где важна устойчивость к внешним воздействиям.

Назначение и область применения

Вилка силовая Bals 2196 предназначена для подключения стационарного или переносного электрооборудования с высокой мощностью. Используется там, где требуется безопасное и долговечное соединение в условиях повышенной запылённости, влажности или временного воздействия воды - например, на производстве, на открытых площадках, в строительстве, на объектах с технологическим оборудованием.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 500 В - совместима с трёхфазными сетями до 400 В переменного тока (с запасом по напряжению)
• Количество полюсов: 4 - три фазы (L1, L2, L3) + защитное заземление (PE)
• Степень защиты: IP67 - полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - позволяет надёжно закрепить провода любого сечения
• Материал корпуса: прочный термостойкий пластик - устойчив к механическим повреждениям и химическому воздействию
• Тип ввода кабеля: уплотнительная гайка - обеспечивает герметизацию и фиксацию кабеля без дополнительных элементов
• Положение заземляющего контакта: 7 часов - соответствует стандартному расположению CEE, удобно для комбинирования с розетками того же типа
• Оrientация подключения: прямая - кабель входит параллельно оси вилки, компактно и предсказуемо
• Цвет: чёрный - снижает видимость загрязнений, подходит для промышленной среды

Совместимость и монтаж

Вилка Bals 2196 совместима с любыми розетками стандарта IEC 60309 (CEE) с аналогичным количеством полюсов и положением заземления (7 ч). Для монтажа:

• Зачистите конец кабеля на 10–15 мм, удалите изоляцию и жилы должны быть свободны от окисления
• Разберите корпус, ослабив винты зажима
• Подключите фазы (L1, L2, L3) и PE-проводник согласно цветовой маркировке
• Затяните винты равномерно - не переусердствуйте, чтобы не повредить контакт
• Установите уплотнительную гайку и затяните её рукой, затем проверьте герметичность
• Не используйте кабели с диаметром менее 8 мм или более 16 мм - возможны утечки или плохая фиксация

Безопасность и стандарты

Вилка Bals 2196 соответствует международному стандарту IEC 60309-2 для штепсельных соединителей промышленного назначения. Конструкция исключает случайное отключение при нагрузке благодаря механической блокировке и плотному контакту. Напряжение 500 В обеспечивает работу в системах с напряжением до 400 В (трёхфазные сети 230/400 В) с запасом безопасности.

Преимущества

• Высокая степень защиты IP67 - работает даже после дождя, брызг или кратковременной мойки
• Надёжный винтовой зажим - не требует специальных инструментов, легко обслуживается
• Герметичный ввод кабеля - исключает попадание влаги внутрь через место входа
• Чёткая ориентация заземления (7 ч) - гарантирует правильное подключение с розетками других производителей
• Прочный пластиковый корпус - не коррозирует, не проводит ток, устойчив к УФ-лучам и температурным перепадам

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не рекомендуется использовать в средах с агрессивными химикатами (например, растворители, кислоты) - материал корпуса не устойчив ко всем типам химии
• Не подходит для частых циклов подключения/отключения под нагрузкой - лучше применять с автоматическими выключателями перед вилкой
• Не используется в качестве основного рубильника - служит только для соединения, не для коммутации под нагрузкой

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Электрооборудование на конвейерах в пищевой промышленности
• Передвижные насосы и компрессоры на открытых установках
• Освещение и механизмы на объектах с высокой влажностью (бассейны, холодильные камеры)
• Инструменты на производственных линиях с регулярной мойкой

Практические советы

• Выбирайте кабель с сечением 16–25 мм2 - оптимально для тока 125 А и минимизации нагрева
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно при вибрационных нагрузках
• Не применяйте эту вилку в сочетании с розетками другого класса защиты (например, IP44) - потеряется целостность системы
• При замене всегда используйте оригинальные уплотнительные кольца - они обеспечивают герметичность
• Храните в сухом месте - даже при IP67 длительное хранение во влажной среде может вызвать конденсат внутри
