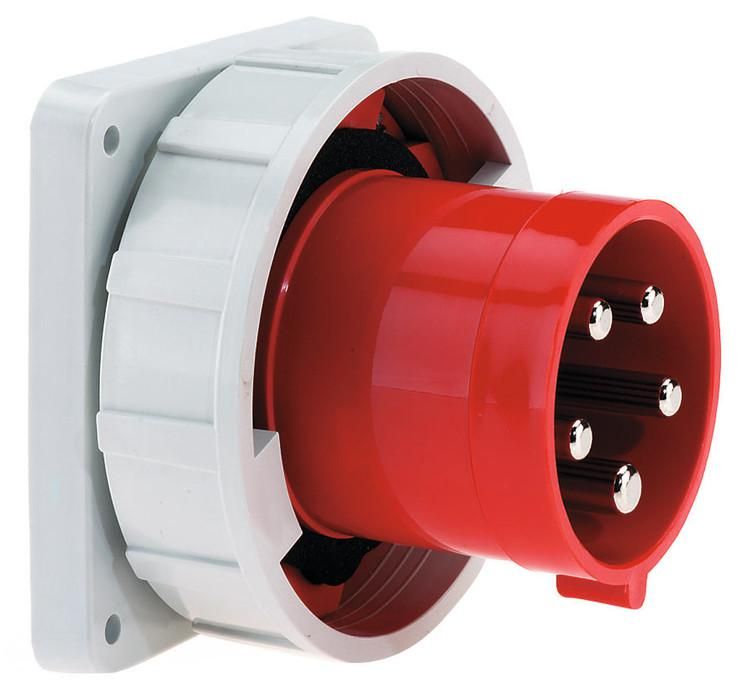

Вилка встраиваемая прямая 125A 5p(3р+N+PЕ) 6h 400V IP67 2876 120х120 I 2876-Bals Bals

Вилка встраиваемая силовая Bals 2876 предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Её компактный корпус и высокий уровень защиты делают её подходящим решением для промышленных объектов, где важна безопасность и долговечность соединений.

Назначение и область применения

Вилка Bals 2876 используется для временного или постоянного подключения трёхфазного оборудования с заземлением. Подходит для станков, насосов, компрессоров, конвейеров и других устройств, требующих питания 400 В и тока до 125 А. Применяется на производствах, в цехах, на стройплощадках и в местах с жёсткими условиями эксплуатации.

Технические характеристики

• Максимальный ток: 125 А - выдерживает нагрузки крупного промышленного оборудования;
• Количество полюсов: 5 (3 фазы + N + PE) - обеспечивает полноценное трёхфазное питание с защитным заземлением;
• Рабочее напряжение: 400 В - соответствует стандартному промышленному напряжению в сети 380–400 В;
• Частота: 50/60 Гц - совместима с сетями России и большинства стран мира;
• Степень защиты: IP67 - полностью защищена от пыли и может работать после кратковременного погружения в воду;
• Тип подключения: винтовой зажим - позволяет надёжно закрепить провода любого сечения без специальных инструментов;
• Тип конструкции: приборная вилка - устанавливается в стену или панель, а не вставляется в розетку;
• Материал корпуса: пластик - устойчив к химическим воздействиям и механическим повреждениям;
• Ориентация подключения: прямолинейная - удобна для прокладки кабеля прямо назад;
• Положение заземляющего контакта: 6 часов - соответствует стандартной ориентации для безопасности при подключении;
• Габариты: 120×120 мм - стандартный размер для встраивания в панели и шкафы;
• Цвет: красный - визуально отличает силовые соединения от сигнальных и бытовых.

Совместимость и монтаж

Вилка Bals 2876 рассчитана на установку в подготовленную нишу глубиной не менее 60 мм. Для монтажа требуется предварительно смонтировать соответствующую розетку-вставка того же типа и стандарта. Кабель подводится сзади через герметичный вход; рекомендуется использовать кабель с медными жилами сечением не менее 25 мм2 для максимальной нагрузки. Установка выполняется с помощью четырёх винтов на корпусе - они фиксируют изделие в стеновой рамке. Перед подключением обязательно отключите питание и проверьте соответствие фаз и заземления.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309 для промышленных соединителей. Конструкция исключает случайное отключение под нагрузкой благодаря прочному механизму фиксации. Цветовое оформление и положение заземляющего контакта снижают риск ошибочного подключения. Наличие степени защиты IP67 гарантирует работу даже при попадании воды или пыли внутрь корпуса во время мойки оборудования.

Преимущества

• Высокая степень защиты IP67 - идеальна для сырых, пыльных и агрессивных сред;
• Удобный винтовой зажим - позволяет быстро заменить кабель без сварки или опрессовки;
• Красный цвет корпуса - легко распознать среди других соединений, снижает вероятность перепутать фазы;
• Прямолинейная ориентация - минимизирует изгибы кабеля, продлевает срок службы изоляции;
• Стандартные габариты - совместима с большинством промышленных панелей и коробок.

Ограничения применения

• Не предназначен для частого подключения/отключения - предназначен для постоянного или редко меняющегося подключения;
• Не работает как розетка - требует наличия соответствующего штекера на оборудовании;
• Не допускается использование вне температурного диапазона, указанного производителем (не указано в данных - уточнять в документации);
• Не следует применять в взрывоопасных зонах - отсутствует сертификат Ex.

Примеры использования

• Подключение токарного станка с ЧПУ на металлообрабатывающем участке;
• Фиксированное питание воздушного компрессора в цехе;
• Электроснабжение насосной группы на водоочистном пункте;
• Временный доступ к питанию для ремонтных бригад на стройке.

Практические советы

• Перед установкой проверьте, что посадочное отверстие имеет точные размеры 120×120 мм - слишком маленькое отверстие затруднит монтаж, слишком большое - снизит защиту IP67;
• Заземляющий контакт расположен внизу (6 часов) - при подключении кабеля убедитесь, что он точно попадает на этот вывод;
• Не используйте кабели с алюминиевыми жилами - они плохо сочетаются с винтовыми зажимами и могут вызвать нагрев;
• После монтажа протестируйте соединение тестером на наличие пробоя между фазами и заземлением;
• Регулярно осматривайте вилку Bals 2876 на предмет потёртостей, трещин или следов перегрева - особенно в условиях постоянной нагрузки.
