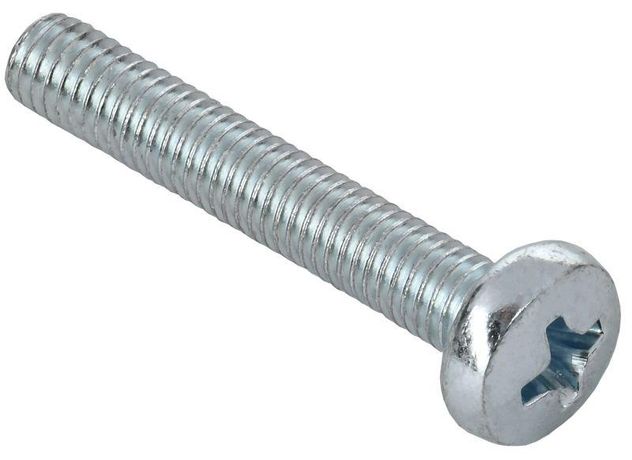

Винт с полусфер. голов. и крест. шлиц. DIN 7985 М6х20 HDZ IEK CMZ10-VPL-6-20-HDZ

Винт с полусферической головкой и крестообразным шлицем DIN 7985 M6x20 HDZ от IEK предназначен для надёжного крепления деталей с помощью гаек, шайб или в предварительно нарезанную резьбу. Артикул cmz10-vpl-6-20-hdz соответствует стандарту DIN 7985 и подходит для сборочных операций в машиностроении и автоматизации.

Назначение и область применения

Винт с полусферической головкой и крестообразным шлицем DIN 7985 M6x20 HDZ используется для формирования разъёмных резьбовых соединений. Подходит для крепления элементов, где требуется равномерное распределение нагрузки на поверхность - например, в корпусах оборудования, панелях управления, станках и конвейерах. Может применяться как с гайкой и шайбой, так и в деталь с уже нарезанной внутренней резьбой.

Технические характеристики

• Размер резьбы: M6 - диаметр резьбы 6 мм
• Длина: 20 мм - измеряется от нижней плоскости головки до конца резьбы
• Головка: полусферическая - обеспечивает плавный переход к поверхности, снижает риск повреждения материала
• Шлиц: крестообразный (PH) - совместим с отвертками типа PH1–PH2, удобен для точного затягивания
• Стандарт: DIN 7985 - европейский стандарт на винты с полусферической головкой и крестовым шлицем
• Материал: сталь, оцинкованная - устойчивость к коррозии, но не для постоянного контакта с агрессивными средами

Совместимость и монтаж

Винт с полусферической головкой и крестообразным шлицем DIN 7985 M6x20 HDZ совместим с гайками М6 и шайбами того же размера. Для установки используйте отвертку с битой PH1 или PH2. Убедитесь, что глубина отверстия в материале достаточна для полного входа резьбы - минимум 8–10 мм. При работе с тонколистовым металлом рекомендуется использовать шайбу для распределения усилия.

Безопасность и стандарты

Произведён согласно DIN 7985 - международному стандарту, гарантирующему точность геометрии, прочность и совместимость с инструментом. Соответствует требованиям безопасности для промышленного оборудования. Не применяется в условиях повышенной взрывоопасности без дополнительной сертификации.

Преимущества

• Полусферическая головка снижает риск царапин и деформаций на поверхностях при затяжке
• Крестообразный шлиц позволяет точно контролировать момент затяжки, исключает проскальзывание
• Цинковое покрытие защищает от ржавчины в помещениях с нормальной влажностью
• Высокая стандартизация - легко заменить аналогичным изделием в случае необходимости

Ограничения применения

• Не предназначен для работы в агрессивных средах: морская соль, кислоты, щелочи - возможна быстрая коррозия
• Не рассчитан на высокие динамические нагрузки или вибрацию без фиксации контргайкой или герметиком
• Запрещено использовать в качестве ответственного крепёжа в конструкциях, требующих сертифицированных болтов класса прочности 8.8 и выше - данный винт имеет меньшую прочность
• Не подходит для монтажа в мягкие материалы (дерево, пластик) без предварительного сверления и нарезания резьбы

Примеры использования

• Крепление крышек электрошкафов от IEK
• Установка панелей управления на станках с ЧПУ
• Фиксация кабельных каналов и направляющих в промышленных системах
• Сборка модульных рам и стоек для автоматических линий

Практические советы

• Перед установкой проверьте, чтобы резьба в отверстии была чистой - грязь или остатки метала снижают надёжность соединения
• Не перетягивайте винт - полусферическая головка может деформироваться, особенно при использовании мощных шуруповёртов
• Для частых демонтажей используйте смазку на основе меди или графита - продлевает срок службы резьбы
• Артикул cmz10-vpl-6-20-hdz от IEK часто встречается в комплектах запчастей - храните запасные экземпляры в сервисном ящике
• Если нужна большая прочность - выбирайте болты с шестигранной головкой; этот винт оптимален для эстетики и легкого доступа
