Винт с закладной гайкой М6х16 (20шт/компл) FORMAT - YKM40D-FO-VTS-006-017 IEK

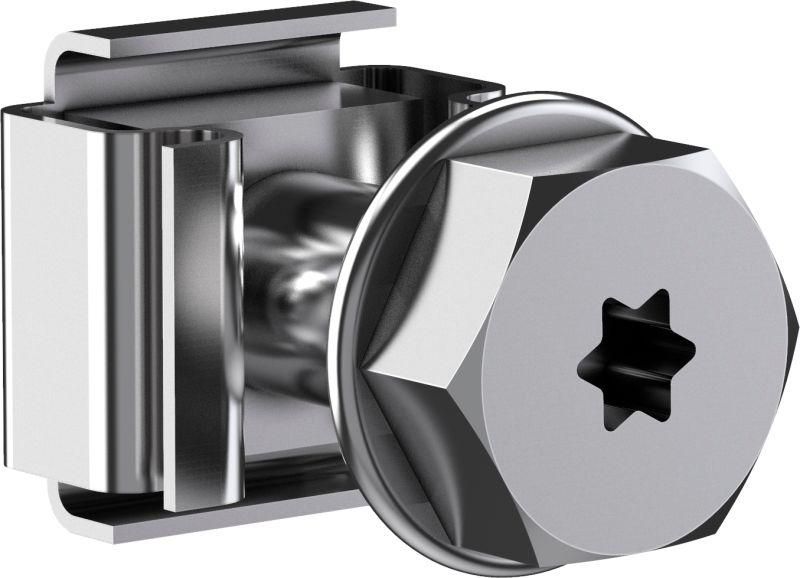

Винт с закладной гайкой М6х16 от IEK (ИЭК), артикул ykm40d-fo-vts-006-017, предназначен для надежного крепления монтажных реек внутри распределительных шкафов. Комплексный дизайн с закладной гайкой упрощает установку и исключает необходимость удерживать гайку во время затяжки.

Назначение и область применения

Винт с закладной гайкой М6х16 применяется для крепления DIN-реек, кабельных каналов и других компонентов на металлическом каркасе шкафа. Подходит для сборки силовых, автоматизационных и распределительных щитов. Удобен там, где требуется частый доступ к оборудованию - например, при замене модулей или обслуживании устройств.

Технические характеристики

• Резьба: М6 (метрическая, шаг 1 мм)
• Длина: 16 мм
• Материал: углеродистая сталь
• Форма головки: шестигранник
• Закладная гайка: интегрирована в основание, не выпадает при монтаже
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Подходит для монтажа на стенках шкафов толщиной до 2 мм. Гайка фиксируется в отверстии за счет зажима, поэтому не требует сварки или клепки. Для установки достаточно просверлить отверстие диаметром 6–6,5 мм, вставить винт и завернуть его ключом на 8 мм. Нагрузка на винт должна быть перпендикулярна оси - боковые усилия снижают надежность крепления.

Преимущества

• Ускоряет монтаж: не нужно держать гайку рукой или использовать второй ключ
• Обеспечивает точную фиксацию рейки на нужной высоте
• Гайка не теряется даже при переворачивании шкафа
• Высокая механическая прочность стали гарантирует долгую службу

Ограничения применения

• Не предназначены для работы в условиях постоянной вибрации без дополнительной фиксации
• Не подходят для крепления на пластиковых или деревянных поверхностях - материал не обеспечивает достаточного сцепления с закладной гайкой
• Не рекомендуются для внешней установки без защиты от коррозии - сталь не покрыта антикоррозийным слоем

Примеры использования

• Крепление DIN-реек в щитах управления промышленными станками
• Установка модульных автоматических выключателей и реле в этажных щитах
• Фиксация кабельных лотков и направляющих в серверных шкафах

Практические советы

• Перед монтажом проверьте глубину отверстия - она должна соответствовать длине закладной гайки (около 8–9 мм)
• Используйте ключ на 8 мм для затяжки; избегайте перетяга - это может повредить резьбу в гайке
• При использовании в сериях FORMAT от IEK совпадают с другими элементами системы - можно комбинировать с аналогичными крепежами
• Упаковка из 20 штук оптимальна для одного шкафа среднего размера - хватает на 2–3 DIN-рейки
