Рейка поперечная усиленная 600 (2шт/компл) FORMAT - FO-00-RSP-060 IEK

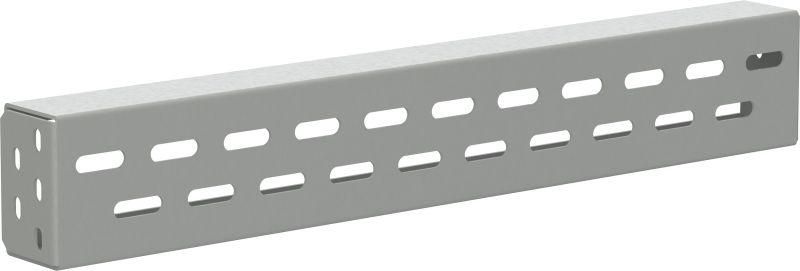

Рейка поперечная усиленная 600 (комплект 2 шт) от IEK (ИЭК) - это прочная металлическая направляющая для фиксации воздушных автоматических выключателей в распределительных щитах. Комплект из двух реек обеспечивает устойчивую установку тяжелых аппаратов, снижает риск деформации при длительной эксплуатации. Артикул fo-00-rsp-060 относится к серии FORMAT.

Назначение и область применения

Рейка поперечная усиленная 600 предназначена для крепления воздушных автоматических выключателей в силовых щитах. Благодаря увеличенной нагрузочной способности, она подходит для установки тяжелых моделей, которые требуют надежной опоры. Применяется в промышленных, коммерческих и энергетических объектах - например, на производствах, в ТП, АТП, крупных распределительных пунктах.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 2 мм - повышает жесткость и устойчивость к механическим нагрузкам
• Форма просечки: продольный паз - позволяет легко регулировать положение выключателя по длине рейки
• Длина: 600 мм - соответствует стандартным габаритам большинства воздушных автоматов
• Срок службы: до 15 лет - при условии соблюдения условий эксплуатации
• Комплектация: две рейки в одном комплекте - достаточно для установки одного или двух выключателей шириной до 4 модулей каждый

Совместимость и монтаж

Рейка совместима со всеми популярными моделями воздушных автоматов, имеющими стандартную систему крепления на DIN-рейку. Монтируется на боковые стенки щита с помощью саморезов или заклепок. Отверстия в форме продольного паза позволяют фиксировать выключатель в любом месте по длине рейки - без необходимости сверления новых отверстий. Для монтажа требуется минимум инструментов: отвертка, уровень, метчик для нарезки резьбы (при необходимости).

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к механической прочности и долговечности, предъявляемым к элементам распределительных устройств. Оцинкованное покрытие соответствует ГОСТ 14918, что гарантирует устойчивость к воздействию агрессивных сред. Напряжение и ток через рейку не проходят - она является исключительно механическим крепежом.

Преимущества

• Усиленная конструкция (2 мм) выдерживает вес тяжелых автоматов без прогиба
• Оцинкованная поверхность предотвращает ржавчину даже в сырых помещениях
• Продольный паз упрощает точную настройку расположения аппарата
• Комплект из двух реек экономит время при сборке щита - не нужно докупать отдельно
• Совместима с продукцией других брендов, если они используют стандартную систему крепления

Ограничения применения

• Не предназначен для крепления малогабаритных модульных автоматов (их лучше крепить на DIN-рейку)
• Не рассчитана на использование вне замкнутых щитов - не имеет защиты от внешних воздействий
• Не следует использовать в качестве несущего элемента для массивных шкафов или оборудования, не являющегося автоматическим выключателем
• При использовании в агрессивных химических средах (например, в цехах с постоянным контактом с кислотами) рекомендуется дополнительная защита

Примеры использования

• Установка воздушного автомата ABB SACE Tmax T2N 1600A в щите управления насосной станции
• Фиксация двух автоматов Schneider Electric Masterpact MTZ в распределительном пункте завода
• Монтаж выключателя Eaton PowerPact P-frame в щите ТП с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр паза на рейке соответствовал толщине крепежных планок вашего автомата - обычно это 4–6 мм
• При установке нескольких реек параллельно - используйте одинаковый шаг между ними, чтобы избежать перекоса выключателя
• Для удобства сборки можно временно закрепить рейку на щите с помощью магнитов перед окончательной фиксацией
• Если планируете частый демонтаж выключателей - смажьте пазы графитовой смазкой для снижения трения
• Артикул fo-00-rsp-060 - единственный вариант в серии FORMAT с такой толщиной и длиной; другие модели имеют меньшую нагрузочную способность
