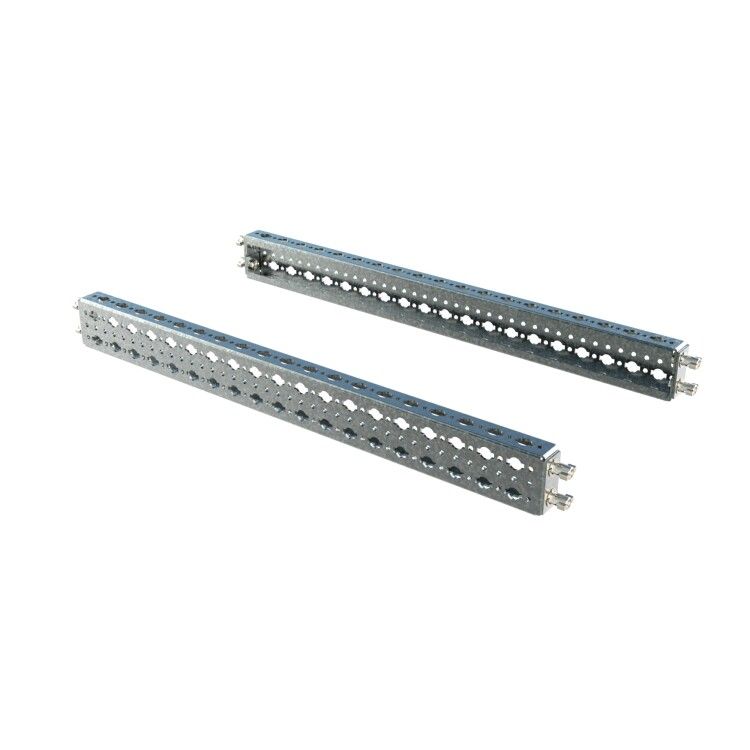

Рейка поперечная усиленная для шкафов CQE N Ш=600 мм, комплект 2 шт | R5NPWS600 DKC ДКС

Рейка поперечная усиленная для шкафов CQE N Ш=600 мм, комплект 2 шт. (CQE N, DKC) - это прочный элемент крепления для распределения тяжелого оборудования внутри шкафов, особенно там, где требуется надежная фиксация шинных трасс или массивных устройств. Комплект из двух реек предназначен для установки в шкафы серии CQE N бренда DKC.

Назначение и область применения

Рейка поперечная усиленная для шкафов CQE N Ш=600 мм, комплект 2 шт. (CQE N, DKC) используется для создания жесткой опорной системы внутри силовых шкафов. Она позволяет равномерно распределить нагрузку от тяжелых компонентов - например, шинных систем, преобразователей частоты, автоматических выключателей или трансформаторов. Применяется исключительно в шкафах серии CQE N шириной 600 мм, где монтируется перпендикулярно основным вертикальным направляющим.

Технические характеристики

• Материал: сталь - обеспечивает высокую механическую прочность и устойчивость к деформации под нагрузкой
• Ширина: 600 мм - соответствует внутренней ширине шкафов CQE N, для которых рассчитана
• Тип: монтажная рейка - предназначена для крепления на вертикальные профили шкафа
• Цвет: натуральный - без покрытия, сохраняет металлический вид, возможна последующая окраска при необходимости
• Комплект: 2 штуки - одна пара на один шкаф, достаточна для стабильного крепления
• Серия: RAM power - указывает на повышенную грузоподъемность и применение в мощных распределительных системах

Совместимость и монтаж

Рейка поперечная усиленная для шкафов CQE N Ш=600 мм, комплект 2 шт. (CQE N, DKC) совместима только с шкафами серии CQE N шириной 600 мм. Устанавливается между уже закрепленными вертикальными рейками по глубине шкафа. Крепление выполняется через предварительно просверленные отверстия или с помощью специальных зажимов, предусмотренных конструкцией шкафа. Для правильной сборки необходимо соблюдать шаг крепления, указанный в документации шкафа. Не рекомендуется использовать с другими сериями шкафов - даже аналогичной ширины - из-за различий в форме и расположении крепежных точек.

Преимущества

• Высокая несущая способность благодаря толщине стали - выдерживает значительные весовые нагрузки
• Усиленная конструкция снижает риск прогиба при длительной эксплуатации
• Идеальная геометрия - точно соответствует внутренним размерам шкафов CQE N, обеспечивая плотную посадку
• Не требует дополнительных крепежных деталей - работает со стандартной системой крепления шкафа

Ограничения применения

• Не подходит для шкафов других серий - даже если они имеют ширину 600 мм
• Не имеет электроизоляционных свойств - не применяется в цепях с высоким потенциалом без дополнительной изоляции
• Не предназначена для наружной установки - материал не защищен от коррозии
• Не следует использовать в качестве несущего элемента для оборудования массой свыше 80 кг на одну рейку - допустимая нагрузка зависит от количества точек крепления и состояния шкафа

Примеры использования

• Фиксация медных шинных трасс в распределительных щитах средней и большой мощности
• Крепление частотных преобразователей, тяжелых контакторов и тепловых реле
• Поддержка массивных автономных блоков управления в промышленных пультах
• Обустройство тяжелых секций в шкафах для энергообъектов, металлургии, транспорта

Практические советы

• Перед монтажом проверьте, что вертикальные рейки шкафа установлены строго параллельно - иначе рейка CQE N не будет садиться плотно
• При использовании нескольких поперечных реек - располагайте их с интервалом не более 400–500 мм для равномерного распределения нагрузки
• Если оборудование крепится болтами прямо к рейке - используйте шайбы увеличенного диаметра, чтобы избежать местного давления на сталь
• Для защиты от коррозии в агрессивных средах можно самостоятельно нанести антикоррозийное покрытие - но не на поверхность, которая будет контактировать с крепежом шкафа
• Комплект из двух реек - это норма для одного шкафа; не заменяйте одной рейкой два элемента - это нарушит баланс и снизит безопасность
