Угол внешний вертикальный 90 градусов 50х150 | VL90*50*150 КМ-профиль LO0116

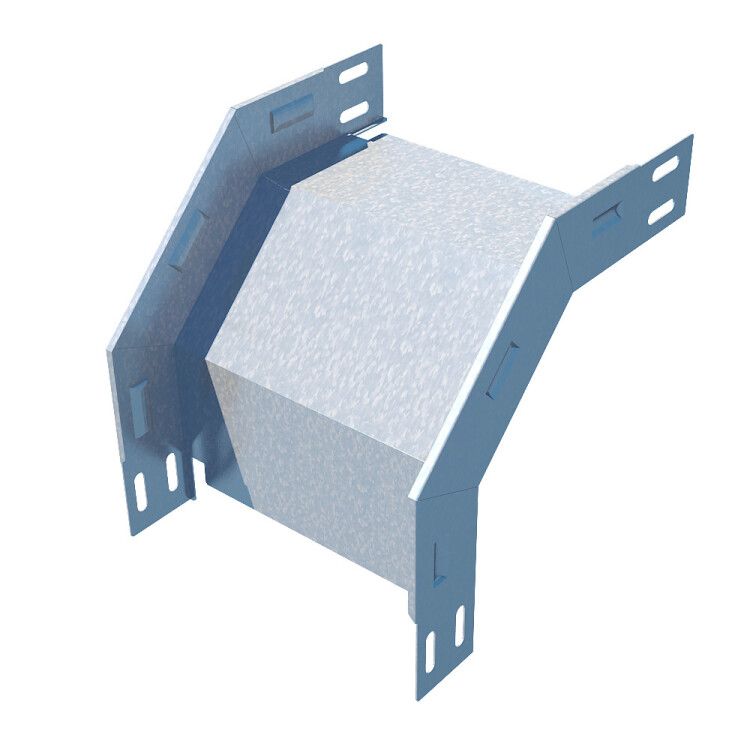

Угол внешний вертикальный 90 градусов 50х150 мм сталь 0.8мм КМ от компании КМ-Профиль предназначен для формирования поворотов в кабельных трассах при прокладке проводов и кабелей вниз. Этот элемент обеспечивает плавный переход между горизонтальным и вертикальным участками трассы, снижая риск повреждения изоляции кабелей. Артикулы lo0116, vl90-50-150 и vl90*50*150 соответствуют одному изделию — углу, совместимому с лотками серии КМ-Профиль.

Назначение и область применения

Угол внешний вертикальный 90 градусов 50х150 мм сталь 0.8мм КМ применяется для изменения направления кабельной трассы с горизонтального на вертикальное — например, при выводе кабелей с этажного лотка вниз к оборудованию или распределительному щиту. Подходит для установки в помещениях: серверных, производственных цехах, офисах, телекоммуникационных шкафах. Изделие совместимо с металлическими лотками серии КМ-Профиль шириной 150 мм и высотой борта 50 мм. Применяется там, где требуется надёжная фиксация и защита кабелей от механических воздействий.

Технические характеристики

• Форма: внешний вертикальный угол 90°
• Размеры: высота 50 мм, ширина 150 мм
• Материал: сталь оцинкованная по методу Сендзимира — повышенная коррозионная стойкость
• Толщина стенки: 0,8 мм — достаточна для жёсткости при нагрузках до 10 кг/м²
• Внутренний радиус изгиба: 100 мм — исключает перегиб кабелей и сохраняет радиус изгиба согласно нормам
• Покрытие: серый цвет, равномерное цинкование без потёртостей
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 — допускает работу при температуре от −40°C до +40°C, в условиях сухого воздуха и слабой агрессии
• Огнестойкость: да — материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: с интегрированным соединителем — позволяет закрепить угол без дополнительных деталей
• Наличие NATO-отверстий: да — стандартизованные отверстия под болты M6/M8 для быстрого крепления к опорам и стенам

Совместимость и монтаж

Угол внешний вертикальный 90 градусов 50х150 мм сталь 0.8мм КМ совместим с лотками серии КМ-Профиль того же размера (150×50 мм). Соединение происходит через интегрированные лепестки — они плотно заходят внутрь торца лотка и фиксируются самонарезными винтами. Монтаж выполняется в следующем порядке:

• Закрепите лоток на стене или опоре до точки изгиба
• Поднесите угол к концу лотка — лепестки должны войти в него без усилия
• Зафиксируйте угол с помощью 2–4 винтов M6 (не требуют сверления — отверстия уже есть)
• Продолжите монтаж нижнего участка трассы

NATO-отверстия позволяют использовать стандартные кронштейны и крепёж, что ускоряет сборку. Не рекомендуется применять силовые инструменты при затяжке — можно деформировать лепестки.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и требованиям пожарной безопасности. Огнестойкость подтверждается составом стали и отсутствием горючих компонентов. Цинкование по методу Сендзимира гарантирует долговечность покрытия даже при частых перепадах влажности. Наличие NATO-отверстий соответствует DIN EN ISO 12192 — обеспечивает универсальную совместимость с европейскими системами крепления.

Преимущества

• Жёсткая конструкция благодаря интегрированным лепесткам — не требует дополнительных хомутов или уголков
• Плавный радиус 100 мм — безопасен для кабелей с жилами до 10 мм²
• Оцинковка по Сендзимиру — срок службы до 25 лет в сухих помещениях
• Готовые отверстия NATO — экономят время монтажа
• Огнестойкий материал — подходит для объектов с повышенными требованиями к пожарной безопасности

Ограничения применения

Не предназначена для использования вне помещений — несмотря на оцинковку, длительное воздействие осадков, солевых брызг или агрессивных паров (например, в химических цехах) может вызвать коррозию. Не следует применять в зонах с постоянной вибрацией выше 10 Гц — возможна усталостная деформация. Не подходит для кабелей с минимальным радиусом изгиба менее 100 мм — например, некоторых многожильных оптоволоконных кабелей.

Примеры использования

• Переход кабеля от этажного лотка к полу в серверной комнате
• Вывод питания от распределительного щита на уровень пола в производственном цеху
• Соединение горизонтальной трассы с вертикальной шахтой в офисном здании
• Прокладка сигнальных кабелей от датчиков к контроллеру в автоматизированных линиях

Практические советы

• Обязательно используйте крышку на всей трассе — она защищает от пыли, мусора и случайных ударов
• Проверьте посадочный диаметр лотка перед монтажом — он должен точно совпадать с 150×50 мм
• При необходимости удлинения трассы — используйте только лотки той же серии КМ-Профиль
• Не перегружайте угол более чем 10 кг/м — это может привести к прогибу и нарушению герметичности
• Для влажных помещений рассмотрите альтернативу с нержавеющей сталью — этот угол не предназначен для постоянной сырости
