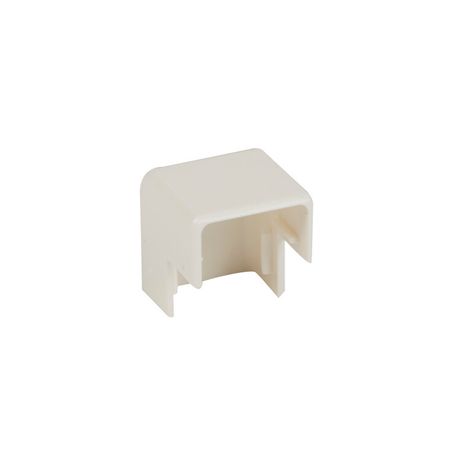

Внешний угол - для мини-каналов Metra 15x10 | 638102 Legrand

Угол внешний для мини-канала 15x10 мм от Legrand и IEK, артикул 638102, предназначен для плавного соединения кабель-каналов под прямым углом, сохраняя целостность корпуса и обеспечивая защиту IP40. Подходит для внутренней прокладки проводов в офисах, жилых помещениях и на производстве.

Назначение и область применения

Угол внешний для мини-канала 15x10 мм используется для создания внешних поворотов в системе кабель-каналов без необходимости резки или подгонки под углом. Применяется там, где требуется аккуратный переход между двумя участками канала - например, при обходе стен, углов шкафов или перегородок. Особенно удобен при монтаже в местах с ограниченным доступом, где трудно работать с инструментом.

Технические характеристики

• Тип изделия: угол внешний
• Угол изгиба: 90°
• Сечение канала: 15×10 мм
• Материал: пластик, без содержания галогенов
• Исполнение: формованный, единая деталь
• Тип крепления: защелка
• Симметричность: да - подходит для обоих направлений
• Покрытие: необработанная поверхность, матовый белый цвет
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не от воды

Совместимость и монтаж

Угол совместим с мини-каналами 15×10 мм от Legrand Metra, IEK и аналогичными моделями других производителей, имеющими точно такое же сечение и тип замка. Устанавливается без инструментов: достаточно совместить торец канала с защелками угла до характерного щелчка. Для надежной фиксации убедитесь, что края канала плотно прилегают к бортам угла - зазоры снижают герметичность и прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в сухих помещениях. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве, что важно для помещений с высокой плотностью людей. Степень защиты IP40 гарантирует безопасность от случайного контакта с проводниками через отверстия, но не предназначена для влажных сред или наружного использования.

Преимущества

• Не требует резки каналов - экономит время и исключает риск повреждения проводов
• Запирающая защелка обеспечивает быстрый и надежный монтаж без саморезов
• Симметричная форма - один элемент подходит для любого направления поворота
• Белый цвет легко сочетается с большинством интерьеров и другими комплектующими
• Гладкая поверхность не цепляет одежду и не собирает пыль

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Подходит только для кабель-каналов строго 15×10 мм - несовместим с более широкими или узкими профилями
• Не рассчитан на механические нагрузки - нельзя использовать как опору или кронштейн
• Пластиковая конструкция не выдерживает температур выше +60 C длительно - не применять рядом с источниками тепла

Примеры использования

• Обход угла стены при прокладке проводов освещения в квартире
• Переход между вертикальной и горизонтальной трассой в распределительном щите
• Создание контура вокруг оконного проема в офисе
• Монтаж в учебных классах, больницах, гостиницах - где важна эстетика и безопасность

Практические советы

• Перед установкой проверьте, чтобы края кабель-канала были ровными - деформированные края не защелкнутся должным образом
• Если планируете закрывать угол крышкой - убедитесь, что она также имеет подходящую форму и не препятствует защелке
• Не используйте силу при сборке - если защелка не встает, скорее всего, есть несоответствие сечения
• Для сложных маршрутов комбинируйте этот угол с прямыми участками и внутренними углами - так система будет выглядеть аккуратнее
• Артикул 638102 - универсальный вариант для серий Legrand Metra и IEK, но всегда сверьте сечения перед заказом
