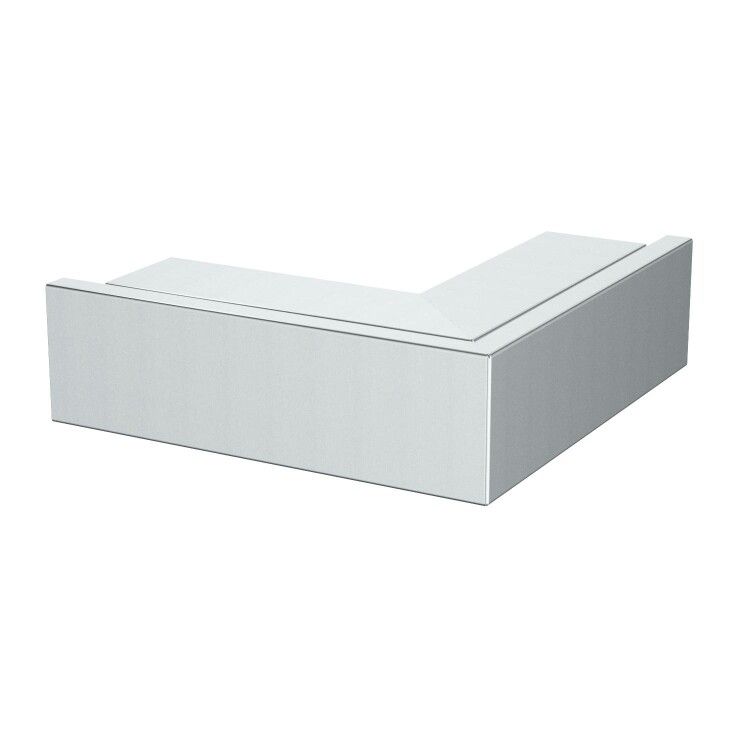

Внешний угол кабельного канала LKM 60x60 мм (сталь) (LKM A60060FS) | 6248047 OBO Bettermann

Угол для кабель-канала внешний, сталь, 60x60 мм от OBO BETTERMANN (артикул LKM A60060FS) предназначен для плавного изменения направления кабельной трассы на 90 градусов, сохраняя целостность защиты проводов. Применяется в системах LFS для прокладки кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Этот внешний угол используется для соединения двух участков кабель-канала под прямым углом, когда трасса меняет направление. Подходит для установки в помещениях с высокой механической нагрузкой - цехах, складах, энергообъектах. Устанавливается на наружных углах стен, перегородок или потолков, где требуется защищённый проход для силовых и слаботочных кабелей.

Технические характеристики

• Тип: внешний угол с крышкой
• Угол изгиба: 90°
• Размер сечения: 60×60 мм - соответствует стандартным кабель-каналам системы LFS
• Материал: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость
• Покрытие: цинковое - защищает от ржавчины даже в условиях повышенной влажности
• Цвет: серый - совпадает с цветом других элементов системы LFS
• Крепление: перфорированное основание - позволяет фиксировать угол саморезами или дюбелями через отверстия
• Исполнение: комплект состоит из основания и крышки - легко собирается и открывается для обслуживания

Совместимость и монтаж

Угол LKM A60060FS совместим исключительно с кабель-каналами серии LFS от OBO BETTERMANN. Для правильной сборки необходимо использовать такие же по размеру и типу элементы - прямые участки, внутренние углы, заглушки. Монтаж выполняется после укладки кабелей в основание канала: крышка фиксируется замком, затем весь угол крепится к поверхности через перфорацию. Рекомендуется использовать шурупы длиной 5–8 мм с подходящими анкерами для бетона, кирпича или металлических конструкций.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем. Произведено в соответствии с немецкими стандартами качества OBO BETTERMANN. Нет открытых токоведущих частей - безопасно при работе рядом с активными кабелями. Не содержит свинца и опасных химических веществ.

Преимущества

• Высокая жесткость благодаря стальной основе - выдерживает давление при уплотнении кабелей
• Легкий доступ к кабелям - крышка снимается без инструментов
• Цинковое покрытие продлевает срок службы до 15+ лет в закрытых помещениях
• Единая система - все элементы LFS взаимозаменяемы, что упрощает ремонт и расширение трассы
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты, не рассчитана на воздействие осадков и прямого солнца
• Не подходит для кабель-каналов другого сечения (например, 40×40 или 80×80 мм)
• Запрещено применять в средах с агрессивными химическими испарениями - цинк может подвергнуться коррозии
• Не является несущим элементом - нельзя подвешивать оборудование на угол

Примеры использования

• Смена направления трассы вдоль стены в цеху с конвейерами
• Обход колонны в офисном здании при прокладке сетевых кабелей
• Подключение кабель-канала к распределительному щиту под углом
• Прокладка кабелей вдоль лестничного пролёта с поворотом на 90°

Практические советы

• Перед монтажом проверьте, чтобы внутреннее сечение кабель-канала точно соответствовало 60×60 мм - иначе крышка не защёлкнется
• При использовании в местах с большим числом кабелей - не заполняйте более чем на 40% объема, чтобы не деформировать угол
• При необходимости замены - открутите один болт, снимите крышку, выведите кабели, замените угол - не потребуется демонтаж всей трассы
• Для долговечности рекомендуется периодически проверять надёжность крепления, особенно в вибрационных зонах
