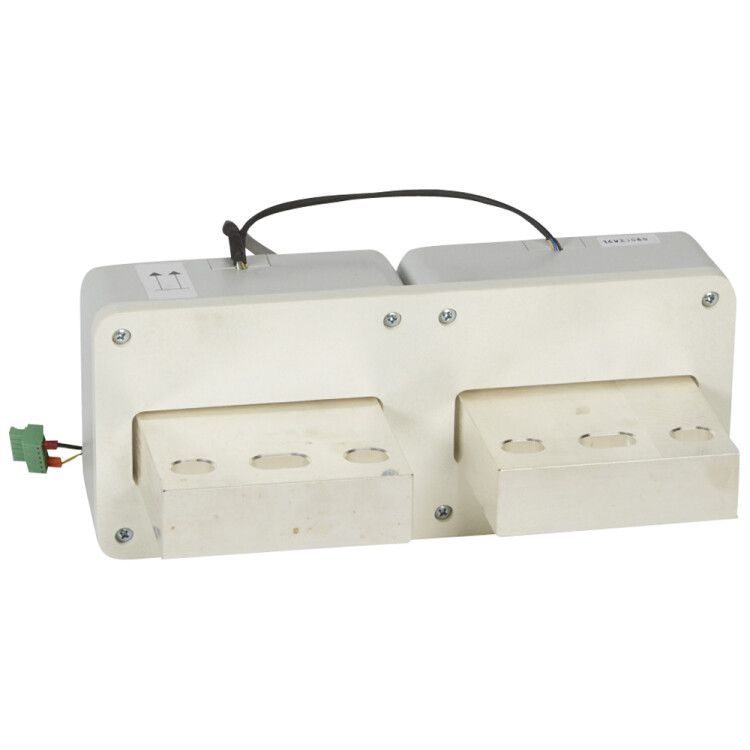

Внешняя катушка Роговского - служит для измерения тока в нейтрали трехполюсных DMX | 028811 Legrand

Катушка Роговского внешняя для измерения тока в нейтрали DMX3, DMX Legrand, ГСИ — это бесконтактный датчик тока, предназначенный для точного измерения переменного тока в нулевом проводе. Применяется в системах автоматизации, защиты и контроля энергопотребления совместно с измерительными устройствами серии DMX3 от Legrand.

Назначение и область применения

Катушка Роговского внешняя для измерения тока в нейтрали DMX3, DMX Legrand, ГСИ используется для измерения тока в нейтральном проводнике трехфазной сети без нарушения целостности цепи. Подходит для установки в распределительных щитах, на шинах N, где требуется мониторинг баланса нагрузки, выявление утечек тока или контроль за перегрузками. Часто применяется в системах УЗО, АСУ ТП, энергоаудита и умных зданиях.

Технические характеристики

• Тип тока: переменный (AC)
• Тип изделия: катушка Роговского (внешняя, без размыкания провода)
• Рабочий температурный диапазон: от -20 °C до +60 °C

Катушка не требует питания — работает на принципе индукции. Выходной сигнал пропорционален скорости изменения тока, поэтому обязательно использование согласованного преобразователя (например, модулей DMX3).

Совместимость и монтаж

Катушка Роговского внешняя для измерения тока в нейтрали DMX3, DMX Legrand, ГСИ совместима исключительно с измерительными модулями серии DMX3 от Legrand. Монтаж выполняется путём охвата нейтрального проводника — провод не разрезается. Диаметр прохода не указан в данных, но конструкция рассчитана на стандартные жилы до 16–25 мм². Для надёжной работы важно, чтобы провод находился точно в центре окна катушки, без перекосов и механических напряжений.

Безопасность и стандарты

Катушка соответствует требованиям ГСИ (Государственная система испытаний средств измерений), что позволяет использовать её в официальных системах учёта электроэнергии. Конструкция обеспечивает гальваническую развязку между измеряемой цепью и оборудованием сбора данных, снижает риск поражения током при обслуживании.

Преимущества

• Не требует разрыва цепи — монтаж без отключения питания
• Высокая помехоустойчивость благодаря отсутствию ферромагнитного сердечника
• Линейная передаточная характеристика в широком диапазоне токов
• Стабильная работа при колебаниях температуры от -20 °C до +60 °C

Ограничения применения

• Подходит только для переменного тока — не работает с постоянным током
• Требует обязательного подключения к совместимому процессорному модулю DMX3; сама по себе не даёт показания
• Чувствительна к положению провода: смещение от центра вызывает погрешность
• Не рекомендована для установки в условиях сильных внешних магнитных полей (например, рядом с мощными двигателями)

Примеры использования

• Мониторинг тока в нейтрали трёхфазного щита в офисном здании для выявления дисбаланса нагрузки
• Интеграция в систему управления энергией на заводе с использованием контроллеров DMX3
• Обнаружение утечек тока через нейтральный проводник в жилых домах с применением УЗО

Практические советы

• При монтаже убедитесь, что нейтральный провод не перекручен и плотно прилегает к внутренней поверхности катушки
• Избегайте прокладки других силовых кабелей рядом с катушкой — это может исказить результаты измерений
• Проверьте соответствие модели DMX3: катушка работает только с версией, поддерживающей вход Roga (не все модули DMX3 имеют этот интерфейс)
• Для длительной эксплуатации в холодных помещениях (ниже -10 °C) проверяйте герметичность соединений и отсутствие конденсата
