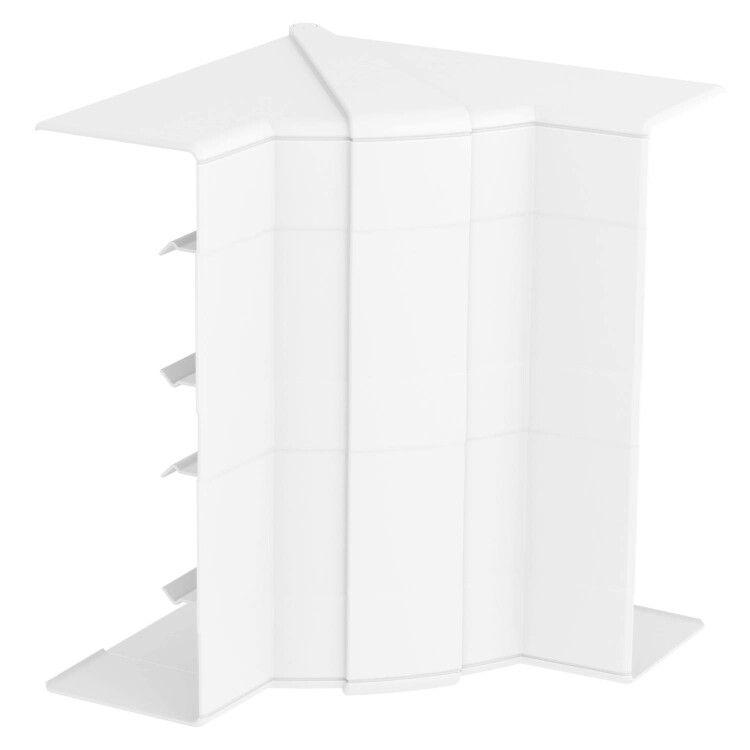

Внутренний угол кабельного канала Rapid 45-2 регулируемый 53x165 мм (ПВХ,белый) (GK-IH53165RW) | 6113440 OBO Bettermann

Внутренний угол кабельного канала Rapid 45-2 регулируемый 53x165 мм (ПВХ, белый) - элемент системы кабельной проводки, позволяющий изменить направление трассы под углом до 97°. Подходит для монтажа в помещениях с невысокой степенью защищённости, совместим с каналами серии Rapid 45-2 артикул 6113400. Производитель OBO BETTERMANN.

Назначение и область применения

Этот угол используется для поворотов кабельных каналов серии Rapid 45-2 внутри помещений. Он позволяет плавно менять направление трассы без разрезания основного профиля, сохраняя целостность изоляции и удобство укладки кабелей. Применяется в офисах, жилых зданиях, производственных цехах с контролируемой средой - там, где требуется аккуратная и надёжная прокладка силовых и слаботочных сетей.

Технические характеристики

• Тип: внутренний угол, регулируемый
• Угол регулировки: от 83° до 97° - позволяет адаптироваться под реальные условия монтажа, даже при небольших отклонениях стен
• Материал: поливинилхлорид (ПВХ) - устойчив к коррозии, не проводит ток, легко режется и формуется
• Цвет: чисто-белый - соответствует стандартному оформлению интерьеров
• Размеры: 53×165 мм - точно совпадает с габаритами кабельного канала Rapid 45-2
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не защищена от воды - применяется только во внутренних помещениях
• Исполнение: формованное - однородная структура материала без сварных швов
• Состав: без галогенов - при возгорании не выделяет токсичных газов
• Артикулы совместимости: 6113400 (ПВХ), 6112600 (алюминий)
• Производственный код: GK-IH53165RW

Совместимость и монтаж

Внутренний угол Rapid 45-2 регулируемый 53x165 мм (ПВХ, белый) предназначен исключительно для кабельных каналов серии Rapid 45-2. Совместим с обоими типами корпусов: ПВХ (артикул 6113400) и алюминием (артикул 6112600). Монтаж осуществляется способом перекрывания - боковые фланцы настилаются поверх торцов основного канала, что обеспечивает герметичность соединения и скрывает кромки. Для установки достаточно закрепить угол саморезами или клеем по ПВХ, после чего вставить в него кабели и зафиксировать крышку. Угол можно подогнуть вручную в нужном диапазоне - это особенно полезно при работе с неровными поверхностями.

Безопасность и стандарты

Изделие изготовлено из ПВХ без галогенов, что соответствует требованиям безопасности при возможном возгорании - снижается риск образования едких паров. Степень защиты IP40 гарантирует защиту от прямого контакта с инструментами и крупным мусором, но не предназначено для влажных зон, улиц или мест с высокой запылённостью. Соответствует общим нормам для внутренней электропроводки в соответствии с ГОСТ Р 50571 и IEC 61439.

Преимущества

• Регулируемый угол - компенсирует погрешности при монтаже на неровных стенах
• Лёгкий вес и простота обработки - можно подрезать или подгибать без специального инструмента
• Высокая химическая стойкость - не боится бытовых моющих средств и испарений
• Гладкая поверхность - не задерживает пыль, легко протирается
• Совместимость с алюминиевыми каналами - даёт возможность комбинировать материалы в одной системе

Ограничения применения

• Не использовать вне помещений - IP40 не защищает от влаги и осадков
• Не применять в условиях температур ниже −10 C - материал становится хрупким
• Запрещено нагревать выше +60 C - возможно деформирование формы
• Не рекомендован для мощных токов выше 100 А без проверки теплового режима всей трассы
• Не заменяет внешние углы - для наружных поворотов нужны другие элементы

Примеры использования

• Прокладка кабелей питания и управления в офисных перегородках
• Обход колонн и ниш в жилых квартирах при скрытой проводке
• Создание ответвлений в распределительных щитах с использованием кабель-каналов Rapid 45-2
• Монтаж в детских учреждениях - благодаря составу без галогенов и белому цвету

Практические советы

• Перед монтажом проверьте, чтобы ширина канала была именно 53 мм - иначе угол будет болтаться или не входить
• Подгоняйте угол перед окончательной фиксацией - медленно сдвигайте стороны, пока не добьётесь плотного прилегания
• Если используете алюминиевые каналы, убедитесь, что крепёж не повредит пластиковую поверхность угла
• Для длинных трасс с несколькими поворотами - планируйте шаг между креплениями не более 60 см
• Храните изделие в сухом месте при комнатной температуре - избегайте прямого солнечного света и перепадов температур
