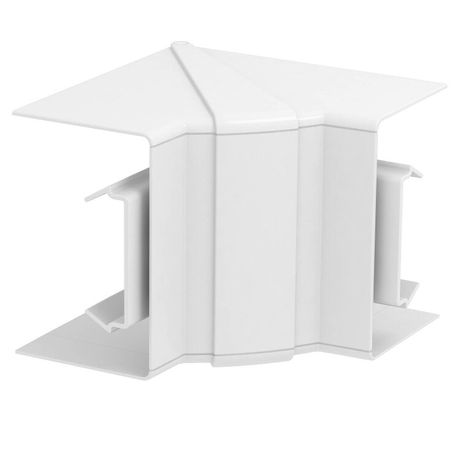

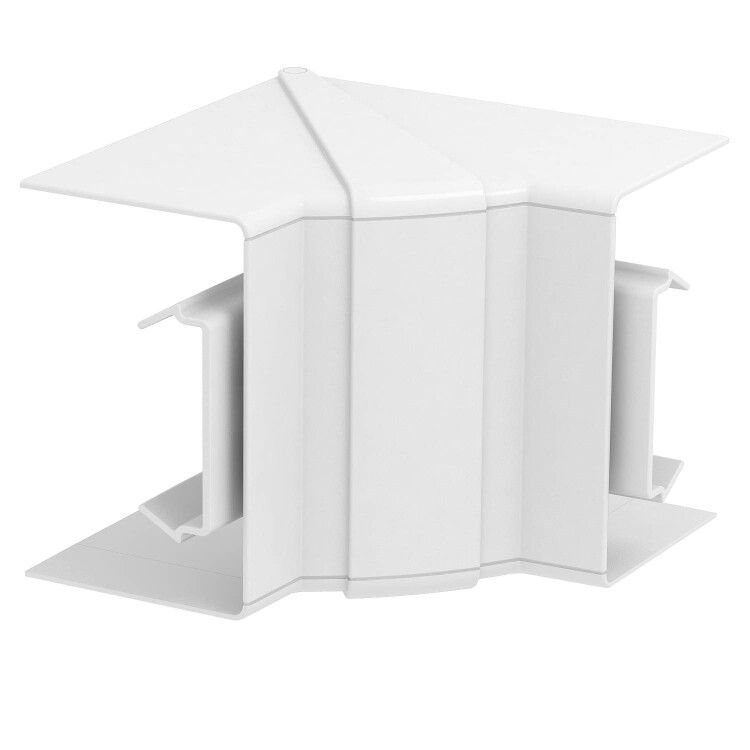

Внутренний угол кабельного канала Rapid 80 регулируемый 70x110 мм (ABS-пластик,белый) (GK-IH70110RW) | 6274240 OBO Bettermann

Внутренний угол кабельного канала регулируемый 70x110 мм (ABS-пластик, белый) от OBO BETTERMANN предназначен для плавного изменения направления кабельных каналов серии Rapid 80 GK, GS и GA. Артикул GKH-IH70110RW обеспечивает надежную сборку систем прокладки кабелей в помещениях с ограниченным пространством.

Назначение и область применения

Этот элемент используется для соединения двух участков кабельного канала под изменяемым углом внутри помещений. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в офисах, производственных цехах, жилых зданиях и на объектах инфраструктуры. Применяется исключительно в составе системы Rapid 80 GK, GS и GA - совместимость с другими сериями невозможна.

Технические характеристики

• Тип: Внутренний угол регулируемый
• Угол регулировки: 85°–95° - позволяет адаптировать поворот под реальные условия монтажа
• Габариты: 70×110 мм - соответствует профилю кабельных каналов Rapid 80
• Материал: АБС-пластик без галогенов - устойчив к механическим нагрузкам, не выделяет токсичных веществ при нагреве
• Цвет: Чисто-белый - сочетается с остальной фурнитурой серии Rapid 80
• Форма: Симметричная - одинаково подходит для равнопрофильных и асимметричных каналов
• Количество крышек: Одна - комплектуется одной крышкой для закрывания всей конструкции
• Покрытие: Отсутствует - поверхность матовая, без лакового или металлического слоя

Совместимость и монтаж

Внутренний угол регулируемый 70x110 мм (ABS-пластик, белый) совместим только с кабельными каналами серии Rapid 80 GK, GS и GA. Монтаж осуществляется путём защёлкивания на торцевые грани каналов - система «составная», то есть требует предварительной установки основных секций до сборки угла. Угол можно регулировать вручную после установки: достаточно немного сместить одну половину относительно другой, пока не достигнет нужного положения между 85° и 95°. Крышка фиксируется на месте щелчком.

Безопасность и стандарты

Материал изготовлен без галогенов - соответствует требованиям экологической безопасности при горении и переработке. Соответствует нормам для внутренней прокладки кабелей в помещениях с повышенными требованиями к пожарной безопасности. Сертификаты производителя подтверждают соответствие EN 61386-24 для пластиковой кабельной системы.

Преимущества

• Регулируемый угол снижает необходимость точной подготовки мест монтажа - позволяет компенсировать неточности в планировке стен или потолков
• Отсутствие покрытия делает изделие устойчивым к царапинам и химическому воздействию
• Белый цвет не желтеет со временем и легко маскируется под отделку
• Лёгкий вес и прочность АБС-пластика позволяют использовать его даже в высоких и труднодоступных местах

Ограничения применения

• Не предназначена для наружной эксплуатации - материал не рассчитан на УФ-излучение и перепады температур ниже –10C
• Не допускается использование в условиях постоянного контакта с водой или агрессивными жидкостями
• Не совместим с кабельными каналами других производителей или серий (например, Rapid 60, ProLine)
• Не рекомендуется применять там, где возможны ударные нагрузки выше 5 Дж - например, рядом с движущимся оборудованием без защиты

Примеры использования

• Переход кабельного канала от вертикальной стены к потолку в серверной комнате
• Обход колонны или балки в офисном помещении с использованием нескольких углов
• Сборка замкнутой рамы вокруг распределительного шкафа
• Прокладка кабелей вдоль изогнутых стен в медицинских учреждениях

Практические советы

• Перед монтажом проверьте, что ширина канала точно соответствует 70×110 мм - отклонение более +-1 мм затруднит защёлкивание
• Регулировку угла выполняйте до окончательной фиксации крышки - после её установки доступ к механизму будет ограничен
• Не используйте инструменты для принудительного открывания или закрывания - это может треснуть пластик
• При необходимости срезать лишнюю часть канала перед углом - сделайте это ровно, чтобы сохранить герметичность соединения
• Запомните артикул GKH-IH70110RW - он единственный в линейке OBO BETTERMANN с таким сочетанием размера и регулировки угла
