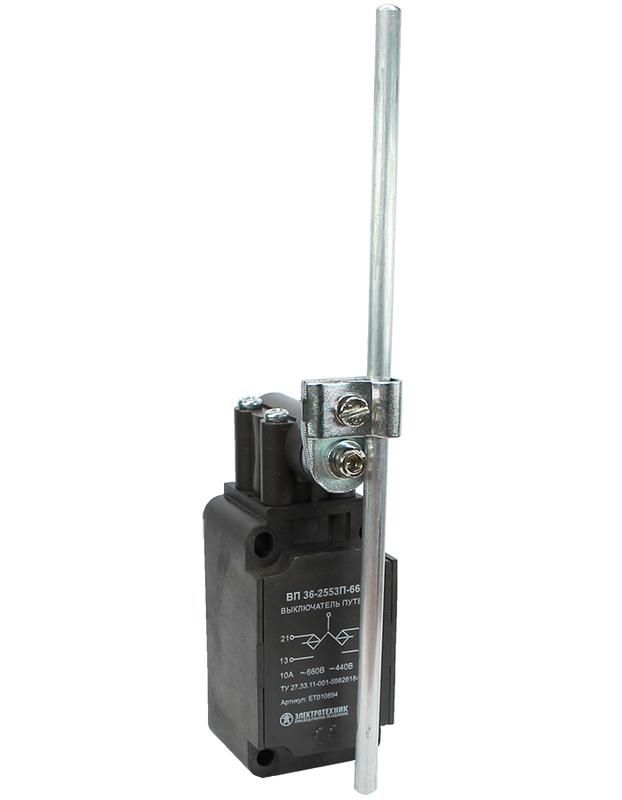

Выключатель путевой ВП 36-2553П-66 У2 1НО+1НЗ 3А IP66 круглый стальной рычаг регулир. по длине инерционный 30х60мм без сальника Электротехник ET010894

Выключатель путевой ВП 36-2553П-66 У2 - это надёжный механический коммутационный аппарат с регулируемым стальным рычагом, предназначенный для автоматического отключения оборудования при достижении предельного положения. Бренд Электротехник и артикул et010894 указывают на серийную продукцию, применяемую в промышленной автоматизации.

Назначение и область применения

Выключатель путевой ВП 36-2553П-66 У2 используется для фиксации крайних положений движущихся частей машин и механизмов. Он активируется при физическом контакте с объектом - например, с упором на конвейере или рамой станка. Применяется в системах, где требуется точная остановка: лифтах, шлюзах, перемещаемых платформах, автоматических линиях. Подходит для систем безопасности благодаря наличию инерционного механизма, который снижает риск ложного срабатывания из-за вибраций.

Технические характеристики

• Номинальное напряжение: до 660 В - позволяет использовать в трёхфазных сетях промышленного типа
• Номинальный ток: 3 А - рассчитан на управление слаботочными цепями, например, катушками контакторов или PLC-входами
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивает гибкость в схемах управления
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды, подходит для влажных и запылённых сред
• Управление: регулируемый поворотный рычаг - можно изменить длину рычага и угол срабатывания
• Габариты: 36×40×195 мм - компактный корпус, удобный для установки в ограниченном пространстве
• Материал корпуса: пластик - легкий, устойчив к коррозии, не проводит ток
• Способ монтажа: на винты - крепится через отверстия в боковой стенке корпуса

Совместимость и монтаж

Выключатель путевой ВП 36-2553П-66 У2 монтируется на поверхность с помощью двух винтов, расположенных на боковых сторонах корпуса. Для правильной работы важно соблюдать расстояние между точкой воздействия и осью рычага - рекомендуется проверять посадочные размеры перед установкой. Рычаг можно удлинить или укоротить, что даёт возможность адаптировать устройство под разные ходы исполнительных органов. Кабельный ввод отсутствует - провода подключаются вручную через клеммы внутри корпуса. Не требует внешнего питания - работает исключительно механически.

Безопасность и стандарты

Выключатель путевой ВП 36-2553П-66 У2 соответствует требованиям к устройствам аварийной остановки и встроен в системы безопасности. Инерционный механизм снижает вероятность случайного срабатывания при ударах или вибрациях. Степень защиты IP66 гарантирует работу в условиях повышенной влажности, пыли и мытья оборудованием под давлением. Соответствует ГОСТ Р МЭК 60947-5-1.

Преимущества

• Регулируемый рычаг - позволяет точно настроить момент срабатывания без замены детали
• Инерционный принцип действия - минимизирует ложные срабатывания при вибрациях
• IP66 - высокая защита для агрессивных сред, в отличие от более распространённых IP54
• Чёткая коммутация - один НЗ и один НО контакт обеспечивают универсальность в схемах
• Лёгкий пластиковый корпус - не нагревается, не корродирует, легко крепится

Ограничения применения

• Не предназначен для постоянного переключения более чем 3 А - не используйте для прямого управления двигателями
• Отсутствие сальника - не применяйте там, где возможна попадание жидкости внутрь через кабельный ввод
• Работает только при механическом контакте - не реагирует на дистанционные сигналы или магнитные поля
• Максимальная температура окружающей среды не указана - избегайте экстремальных значений выше +50 C
• Круглый стальной рычаг не имеет покрытия - при длительной работе в агрессивных средах возможна коррозия

Примеры использования

• Остановка стола фрезерного станка при достижении крайней точки
• Фиксация положения люка в шлюзе при закрытии/открытии
• Автоматическое отключение конвейера при перегрузке или выходе изделия за границу
• Система аварийной остановки подъёмника при достижении верхней/нижней точки

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался - не допускайте зажимов или перекосов
• При использовании в вибрирующих системах увеличьте массу упора - это повысит надёжность срабатывания
• Для долговечности в сырых помещениях смажьте ось рычага силиконовой смазкой
• При подключении к PLC используйте НО контакт для сигнала “позиция достигнута”, НЗ - для “остановка”
• Обязательно убедитесь, что посадочный диаметр упора совпадает с формой рычага - он круглый, Ø около 10–12 мм
