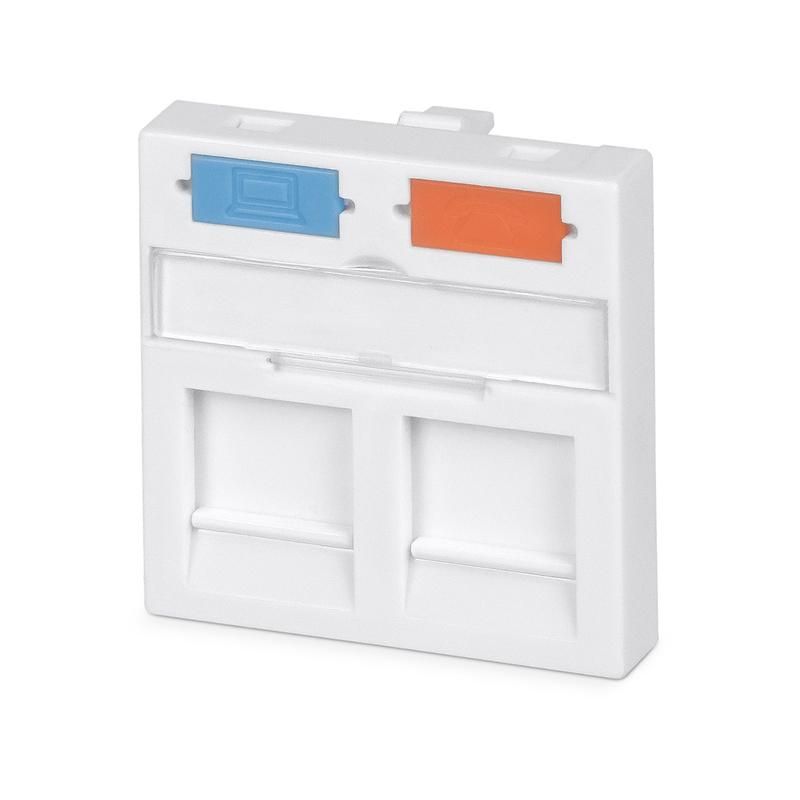

Вставка FP-45-2M (Mosaic) для 2мод. формата 45х45 Keystone Jack Cabeus 7005c

Вставка 45x45 для 2 модулей формата Keystone Jack от Cabeus (артикулы 7005c и fp-45-2m) - это универсальный элемент для сборки сетевых точек на рабочих местах. Подходит для установки двух RJ45-модулей в панели, кабельные каналы или суппорты, обеспечивает надежную фиксацию и удобную маркировку.

Назначение и область применения

Вставка 45x45 для 2 модулей формата Keystone Jack используется для монтажа двух коммуникационных модулей (например, RJ45, USB, телефонный разъем) в стеновые, напольные или настольные панели. Применяется в офисах, центрах обработки данных, производственных помещениях и других местах, где требуется организовать доступ к сети или другим коммуникациям через единый интерфейс.

Технические характеристики

• Размеры: 45×45×22 мм - стандартизированный формат, совместим с большинством монтажных рамок
• Количество портов: 2 шт. - позволяет установить два модуля формата Keystone
• Тип крепления: безвинтовое зажимное - быстрый монтаж и демонтаж без инструментов
• Материал: пластик - легкий, устойчивый к механическим воздействиям
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными твердыми предметами, не защищает от воды и пыли
• Цвет: белый - соответствует стандартной цветовой гамме офисного оборудования
• Откидная крышка: есть - защищает модули при неиспользовании, легко открывается
• Этикетка: с полем для надписи 8×41 мм - позволяет помечать каждый порт
• Способ монтажа: встраиваемый - устанавливается в подготовленные отверстия в панелях

Совместимость и монтаж

Вставка совместима со всеми модулями формата Keystone - как экранированными (FTP/STP), так и неэкранированными (UTP). Устанавливается в любые конструкции с отверстием 45×45 мм: кабельные каналы, суппорты, распределительные коробки, настенные панели. Монтаж выполняется путем вдавливания вставки до щелчка - защелки фиксируют её без болтов и винтов. Для снятия достаточно слегка потянуть за край - механизм легко освобождает корпус.

Безопасность и стандарты

Степень защиты IP20 соответствует требованиям для внутреннего использования в сухих помещениях. Защита от прикосновений к токоведущим частям обеспечена конструкцией корпуса. Не предназначен для установки во влажных средах, на улице или в условиях повышенной запыленности.

Преимущества

• Универсальная совместимость с любыми Keystone-модулями - можно менять тип порта без замены вставки
• Быстрый монтаж и демонтаж благодаря безвинтовому креплению
• Откидная крышка снижает риск повреждения разъемов и загрязнения контактов
• Четко выделенное поле для этикетки упрощает обслуживание и диагностику
• Изделие выполнено из прочного пластика, не деформируется при нормальных нагрузках

Ограничения применения

• Не подходит для внешней установки - IP20 не обеспечивает защиту от влаги и пыли
• Не рекомендуется использовать в средах с высокой вибрацией без дополнительной фиксации
• Поддерживает только модули формата Keystone; несовместима с другими системами (например, 86 мм)
• Максимальная нагрузка на разъемы определяется самими модулями - вставка лишь обеспечивает механическую фиксацию

Примеры использования

• Офисные столы с встроенными кабельными каналами - два порта RJ45 для компьютера и телефона
• Производственные участки - один порт для терминала, второй для контроля оборудования
• Обучающие классы - каждая вставка подключает два ученических устройства к сети
• Аудитории и конференц-залы - скрытая проводка с возможностью быстрой замены модулей

Практические советы

• Перед монтажом проверьте глубину отверстия - вставка должна полностью войти, чтобы крышка плотно закрывалась
• При использовании экранированных модулей убедитесь, что заземление проведено правильно - вставка сама не обеспечивает заземление
• Используйте этикетку для обозначения функций каждого порта - это экономит время при ремонте и диагностике
• Не используйте силу при установке - если вставка не входит, скорее всего, отверстие слишком маленькое или имеет заусенцы
• Для многократного переключения модулей выбирайте модели с качественной защелкой - вставка Cabeus 7005c рассчитана на сотни циклов монтажа
