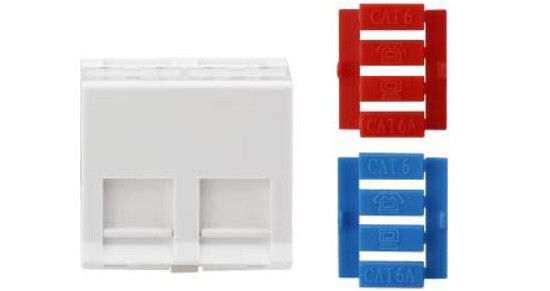

Вставка угловая SIP3A-2K-M45-45 45х45 (аналог Mosaic) для 2х модулей Кeystone Jack со шторками Hyperline 426180

Вставка угловая 45x45 для 2 модулей Keystone Jack со шторками Hyperline (аналог Mosaic) - это компактный элемент для сборки информационных розеток в настенных коробках и кабель-каналах. Артикул sip3a-2k-m45-45 позволяет заменить оригинальные модули Mosaic, обеспечивая удобную установку двух Keystone-модулей под углом 45° с защитой от пыли и случайного доступа.

Назначение и область применения

Вставка угловая 45x45 для 2 модулей Keystone Jack со шторками Hyperline используется для создания угловых информационных точек в офисах, учебных заведениях, медицинских учреждениях и других помещениях. Подходит для монтажа Ethernet-розеток, телефонных модулей, коаксиальных разъёмов или аудиоинтерфейсов. Угловое расположение упрощает прокладку кабеля и снижает перегибы, особенно в плотных коробах. Применяется в системах Structured Cabling, где важна эргономика и компактность.

Технические характеристики

• Форм-фактор: 45×45 мм (стандарт Mosaic/French)
• Количество модулей: 2
• Угол подключения: 45° (наклонный)
• Тип крепления: внутреннее, в распор (лапками)
• Способ монтажа: скрытый, в стеновые коробки и кабель-каналы
• Материал корпуса: пластик
• Отделка: матовая, цвет 9010 RAL (серый)
• Степень защиты: IP20 (защита от крупных частиц, но не от воды)
• Заглушка: откидная, с шторками для защиты контактов
• Подключение: защёлка - быстрая фиксация и снятие
• Поле для подписи: отсутствует

Совместимость и монтаж

Вставка совместима с любыми панелями, имеющими стандартные слоты 45×45 мм по французскому формату. Крепится в них за счёт четырёх гибких лапок, которые расклиниваются внутри корпуса - без болтов и инструментов. Для монтажа достаточно вставить вставку до щелчка; для демонтажа - аккуратно оттянуть боковые выступы. Подходит для установки в металлические и пластиковые кабель-каналы, миниколонны, настенные коробки типа Bticino, Legrand, Schneider Electric. Не требует предварительной подготовки отверстий - работает в уже установленных рамках.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней проводки в сухих помещениях. Степень защиты IP20 исключает риск поражения током при случайном касании, но не защищает от влаги - применение в сырых зонах (ванная, улица, подвал) запрещено. Материал корпуса - самозатухающий пластик, соответствующий нормам UL94 V-2.

Преимущества

• Экономит место: два модуля на одном угловом элементе вместо двух отдельных прямоугольных вставок
• Обеспечивает естественный изгиб кабеля - снижает нагрузку на жилы и контактные площадки
• Шторки закрывают контакты при отсутствии модулей - предотвращают попадание пыли и повреждение
• Быстрый монтаж и демонтаж без инструментов - экономит время при обслуживании
• Альтернатива дорогим оригиналам Mosaic - цена ниже, качество сохранено

Ограничения применения

• Не подходит для установки в открытые панели - требуется глубокий корпус для скрытого монтажа
• IP20 не допускает использование во влажных средах (кухни, туалеты, улица)
• Не совместим с модулями большего размера (например, 2×2 или 45×67.5 мм)
• Отсутствие поля для подписи - невозможно пометить функцию розетки (при необходимости используйте этикетки снаружи)

Примеры использования

• Угловая информационная розетка в офисе: один модуль - RJ45, второй - USB-C
• Видеостанция в конференц-зале: HDMI + Power over Ethernet
• Аудио-система в классе: микрофон + наушники через два Keystone-модуля
• Кабель-канал вдоль стены: две вставки подряд - одна прямая, другая угловая для поворота трассы

Практические советы

• Перед монтажом проверьте внутренние размеры коробки - вставка занимает 45×45 мм, но требует свободного пространства вокруг для раскрытия лапок
• Если вставка будет работать в условиях повышенной запылённости, регулярно проверяйте состояние шторок - они должны легко открываться и закрываться
• Для долговечности не применяйте силу при установке - если не защёлкивается, возможно, слот деформирован или слишком мал
• Артикул sip3a-2k-m45-45 можно использовать как замену Mosaic M45-2K - совпадают все геометрические параметры
• При заказе нескольких единиц - берите с запасом: лапки могут сломаться при многократном демонтаже
