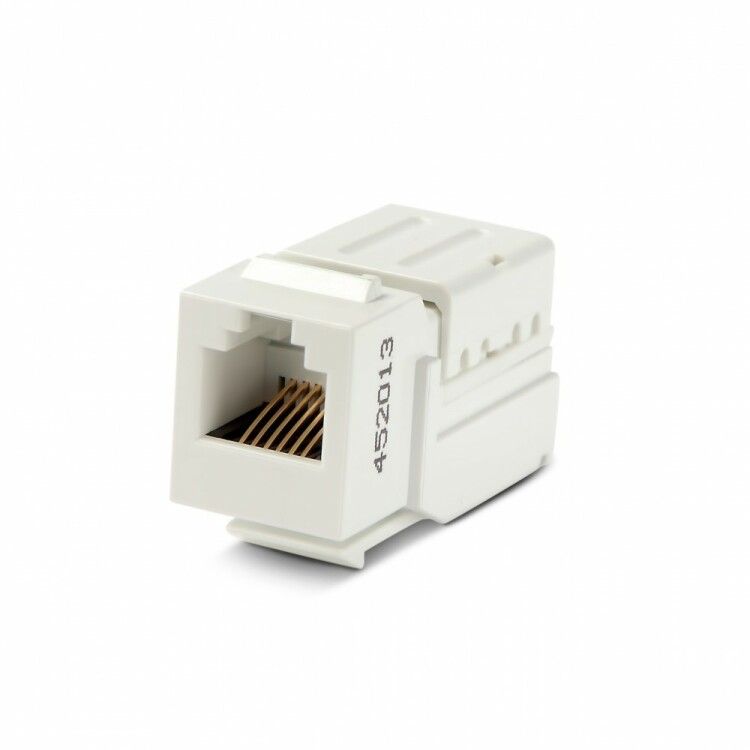

Вставка Keystone Jack KJNE-6P6C-C2-90-WH , RJ-12(6P6C), 110 IDC, заделка с помощью NE-TOOL, белая | 46832 Hyperline

Вставка Keystone Jack RJ12 (6P6C) 110 IDC от бренда Hyperline, артикул 46832 - это компактный модуль для организации телефонной связи в панелях и коробках со стандартными Keystone-отверстиями. Подходит для монтажа в сетях на базе витой пары с использованием инструмента 110 IDC.

Назначение и область применения

Эта вставка используется для подключения телефонных линий, систем сигнализации, АТС и других устройств, работающих через разъём RJ12 (6P6C). Устанавливается в стеновые, напольные или серверные панели с Keystone-фланцами. Применяется в офисах, телекоммуникационных шкафах, на производстве и в жилых зданиях там, где требуется надёжное и компактное соединение проводов.

Технические характеристики

• Тип разъёма: RJ12 (6P6C) - шестиконтактный телефонный разъём
• Способ подключения: 110 IDC - защёлкивающийся контакт с обрезкой изоляции при вставке провода
• Угол подключения: 90 градусов - провода вводятся перпендикулярно лицевой панели
• Размеры: 17,0 × 19,1 × 32,7 мм
• Материал корпуса: пластик, белый цвет
• Тип кабеля: витая пара, круглый или плоский кабель до 24–26 AWG
• Требуется инструмент: да - специальный инструмент NE-TOOL (или аналогичный 110 IDC)

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-панелями и рамками, имеющими прямоугольное отверстие 17×19 мм. Для установки вставьте её в панель до щелчка. Монтаж проводов требует инструмента NE-TOOL (или другого инструмента для 110 IDC): провод вставляется в контактную дорожку, а инструмент плотно прижимает его, одновременно обрезая изоляцию. Каждый из 6 контактов подключается отдельно. Направление ввода проводов - вертикальное, что позволяет удобно укладывать кабели внутри панели.

Безопасность и стандарты

Вставка соответствует требованиям к механической прочности и электрической изоляции для внутренних коммуникаций. Не имеет сертификатов ETL/UL, так как является пассивным элементом. Не предназначен для работы под высоким напряжением - только для слаботочных цепей (до 50 В постоянного или переменного тока).

Преимущества

• Стандартный формат Keystone - легко заменить или добавить в любую существующую панель
• Надёжное соединение 110 IDC - не требует пайки, исключает плохой контакт
• Перпендикулярный ввод проводов - экономит место внутри панели, упрощает маршрутизацию
• Белый цвет - гармонирует с большинством светлых панелей и коробок

Ограничения применения

• Не поддерживает передачу данных на скоростях выше 100 Мбит/с - не используйте для Gigabit Ethernet
• Только для слаботочных сигналов: телефон, сигнализация, контроль доступа; нельзя применять для питания устройств
• Обязательно использование инструмента NE-TOOL - без него невозможно качественное подключение
• Не предназначена для наружной установки - не имеет защиты от влаги и пыли

Примеры использования

• Подключение телефона в офисном помещении к PBX-системе
• Монтаж точек связи для систем видеонаблюдения с интеркомом
• Разводка линий охранной сигнализации в распределительных шкафах
• Создание точек подключения для терморегуляторов и контроллеров в домашней автоматизации

Практические советы

• Проверяйте соответствие типа кабеля: используйте только витую пару 24–26 AWG - более толстые провода не войдут в контакты
• Перед подключением удалите повреждённые участки изоляции - инструмент 110 IDC работает только с целыми проводами
• При монтаже в многопортовой панели выравнивайте направления всех вставок - это упрощает обслуживание
• Запомните порядок цветов проводов (T568A/B не применяются - для RJ12 используется стандарт TIA-570-B): обычно синий, оранжевый, зелёный, коричневый, серый, белый
• Артикул 46832 от Hyperline - проверенный вариант для массового монтажа; храните запасные экземпляры в мастерской
