Вставка Keystone Jack RJ-45, категория 6, заделка тип 110, черная, со стяжкой - KJ-RJ45-Cat.6-90-SW-BK Cabeus 10102c

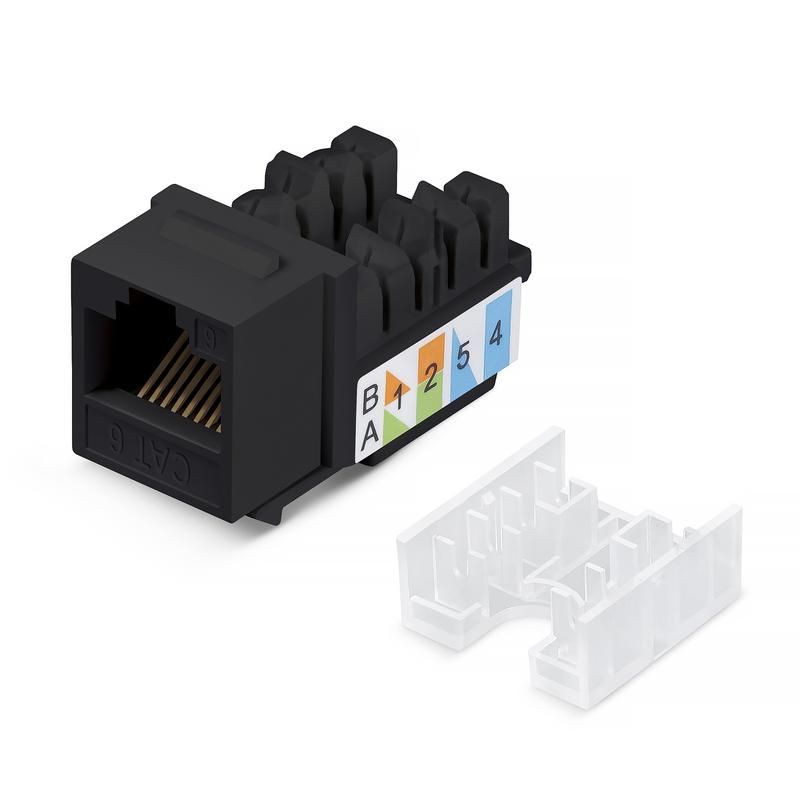

Вставка Keystone Jack RJ-45 категория 6 заделка тип 110 черная со стяжкой от бренда Cabeus (артикулы 10102c и kj-rj45-cat.6-90-sw-bk) - это компактный модуль для организации сетевых подключений в патч-панелях, настенных розетках и модульных системах Mosaic. Устройство обеспечивает надёжное соединение Ethernet-кабелей с экранированием и углом выхода 90 градусов.

Назначение и область применения

Вставка используется для создания точек подключения к локальной сети в офисах, центрах обработки данных, учебных заведениях и промышленных объектах. Модуль устанавливается в стандартные рамки и панели с форматом Keystone, позволяя подключить компьютер, телефон, IP-камеру или другое оборудование через кабель Cat.6. Угол выхода 90 градусов удобен для маршрутизации кабеля вдоль стен или в узких местах.

Технические характеристики

• Тип разъёма: RJ-45, экранированный (STP/FTP)
• Категория: Category 6 (Cat.6) - поддержка скорости до 1 Гбит/с и частоты до 250 МГц
• Угол выхода кабеля: 90° - позволяет избежать перегибов при плотном расположении
• Тип заделки: 110 - совместим с инструментом для обжима 110 типа
• Разводка: T568A и T568B - поддержка обоих стандартов оконечивания
• Сечение провода: 22–26 AWG - подходят одножильные медные жилы
• Цвет: чёрный
• Наличие стяжки: да - фиксирует модуль в корпусе, предотвращает выпадение

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и панелями от различных производителей. Для монтажа требуется инструмент 110 типа - он обжимает провода в контактные площадки IDC. Кабель зачищают на 25–30 мм, расплетают пары, выравнивают по цветовой схеме (T568A/B) и заводят в контакты. Инструментом нажимают на каждый контакт - провод запрессовывается и обрезается. Стяжка после установки фиксирует модуль в гнезде, исключая случайное выскальзывание.

Безопасность и стандарты

Электрические параметры вставки соответствуют требованиям международных стандартов ISO/IEC 11801 и TIA/EIA-568-B.2. Применяемые материалы обеспечивают безопасную работу при температуре от –10C до +60C. Экранирование снижает влияние внешних помех, что важно в средах с высокой электромагнитной активностью.

Преимущества

• Экранированная конструкция повышает устойчивость к помехам - особенно актуально рядом с силовыми кабелями или оборудованием
• Угол 90° экономит место и упрощает прокладку кабеля в ограниченных зонах
• Стяжка гарантирует прочную фиксацию в панели - минимизирует риск механического повреждения при эксплуатации
• Поддержка двух схем разводки (T568A/B) - удобно при замене или ремонте существующих сетей
• Совместимость с инструментом 110 типа - широко распространённый и доступный инструмент

Ограничения применения

• Не предназначен для многожильных (гибких) кабелей - возможны потери связи из-за плохого контакта
• Не рекомендован для открытой прокладки вне корпуса - требует защиты в панели или розетке
• Не работает с PoE++ (IEEE 802.3bt) выше 60 Вт - проверьте совместимость с вашими устройствами
• Не следует использовать в условиях постоянного воздействия воды или пыли - хотя есть экран, степень защиты IP не указана и не гарантирована

Примеры использования

• Подключение ПК к сети в офисе через настенную розетку с модулем Cabeus
• Установка в патч-панель серверной комнаты для коммутации портов
• Интеграция в системы видеонаблюдения - подключение IP-камер с кабелем Cat.6
• Обустройство рабочих мест в образовательных учреждениях - быстрая замена при необходимости

Практические советы

• Перед монтажом всегда проверяйте соответствие схемы разводки (T568A/B) на обоих концах кабеля - несоответствие вызывает потерю связи
• Используйте только одножильный кабель сечением 22–26 AWG; многожильный кабель может плохо обжиматься
• При установке в панель следите, чтобы стяжка была правильно зафиксирована - слабая фиксация приводит к люфту и повреждению контактов
• Для тестирования после монтажа используйте кабельный анализатор - это подтвердит целостность всех пар и уровень шумов
• Храните вставки в оригинальной упаковке - избегайте попадания пыли внутрь контактов перед установкой
