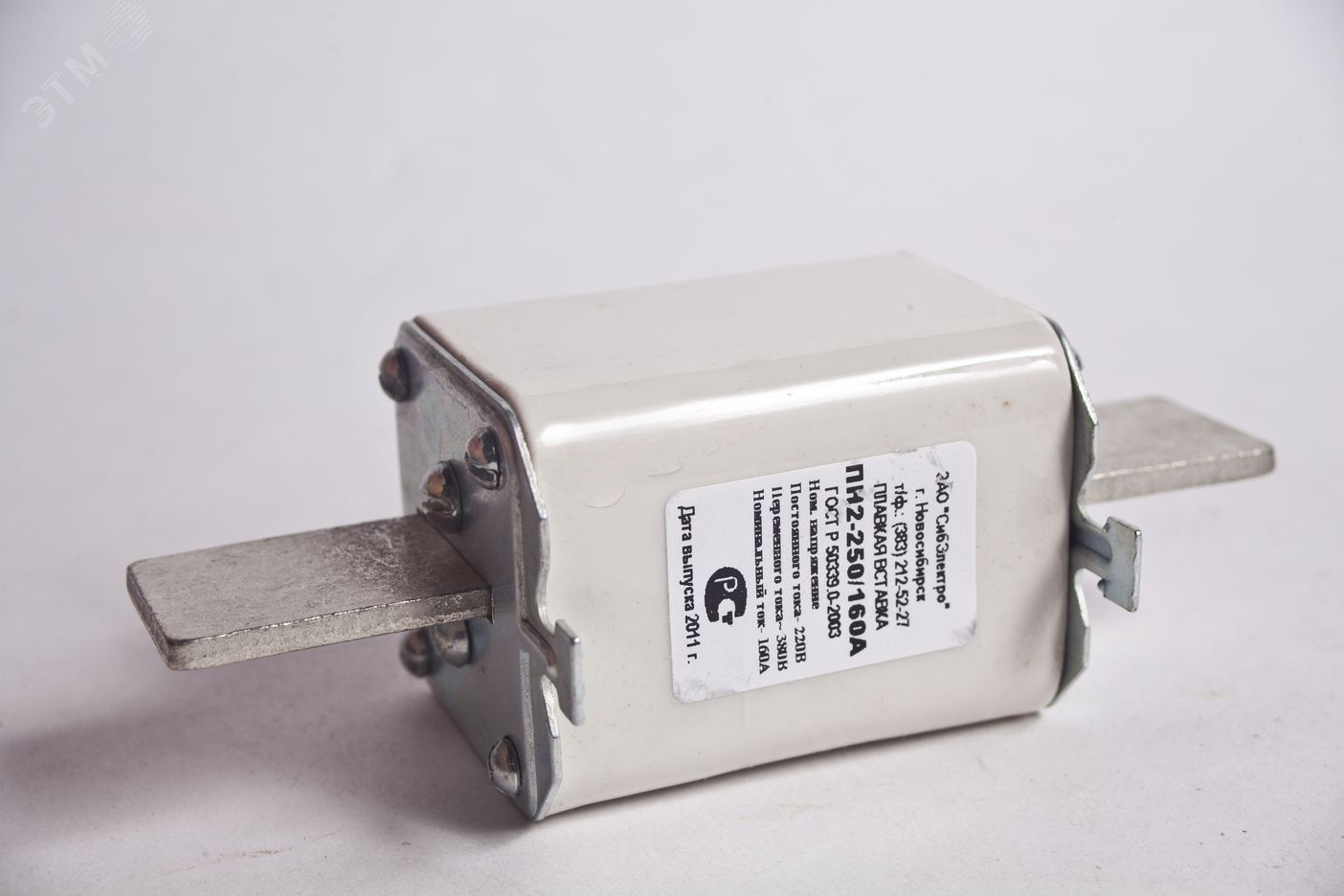

Вставка плавкая ПН-2 250/100А - 9533305 СибЭлектро

Вставка плавкая ПН-2 250/100 А от бренда Сибэлектро - это однополюсный предохранитель с заменяемой плавкой вставкой, предназначенный для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного и постоянного тока напряжением до 380 В.

Назначение и область применения

Вставка плавкая ПН-2 250/100 А используется для быстрого отключения цепи при аварийном повышении тока - например, при коротком замыкании или длительной перегрузке. Применяется в коммутационных аппаратах, щитах управления, контакторах и рубильниках на промышленных объектах. Подходит для установки в устройствах, где требуется надёжная и проверенная защита с возможностью замены плавкой вставки без замены всего оборудования.

Технические характеристики

• Номинальный ток: 100 А - максимальный допустимый ток, который вставка выдерживает постоянно;
• Номинальное напряжение: 380 В - максимальное напряжение сети, для которой рассчитана вставка;
• Габарит: соответствует типоразмеру 250 А - определяет физические размеры и совместимость с держателями;
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока;
• Количество полюсов: 1 - защищает одну фазу или цепь постоянного тока;
• Степень защиты IP20 - защищена от доступа пальцами и крупными предметами, но не герметична; не применяется во влажных или пыльных средах без дополнительной оболочки;
• Климатическое исполнение У3 - предназначен для работы в помещениях с умеренным климатом, без экстремальных колебаний влажности и температуры;
• Диапазон рабочих температур: от –60 C до +40 C - позволяет использовать в холодных условиях, например, на открытых площадках или в неотапливаемых зданиях зимой.

Совместимость и монтаж

Вставка плавкая ПН-2 250/100 А устанавливается в специальные держатели типа “на аппарат” - то есть в компактные патроны, которые крепятся прямо к контактным устройствам, таким как рубильники, автоматические выключатели или контакторы. Монтаж осуществляется путём введения вставки в гнездо с резьбовым контактом. Керамический корпус обеспечивает жесткую фиксацию, а металлические выводы гарантируют хороший электрический контакт. Для правильной установки важно соблюдать соответствие габарита 250 А - вставка не подойдет в держатель меньшего размера, например, 100 А.

Безопасность и стандарты

Конструкция вставки соответствует требованиям ГОСТ Р 50030.3–2012 (МЭК 60947-2) для низковольтных предохранителей. Наличие кварцевого песка внутри керамического корпуса способствует эффективному гашению дуги при срабатывании, снижая риск возгорания и выброса раскалённых частиц. Это делает её безопаснее обычных стеклянных предохранителей.

Преимущества

• Заменяемая плавкая вставка - можно менять только перегоревший элемент, не меняя весь держатель;
• Высокая отключающая способность благодаря кварцевому наполнителю - надёжно гасит мощную дугу даже при больших токах КЗ;
• Изготовление из медной ленты толщиной 0,1–0,2 мм - обеспечивает точное срабатывание при заданном токе;
• Фарфоровое основание - термически стойко, не горит, долговечно;
• Поддержка DC - редкое преимущество среди аналогов, позволяет применять в системах с постоянным током, таких как сварочные аппараты или системы энергохранения.

Ограничения применения

• Не для внешней установки - степень защиты IP20 не защищает от воды, пыли и агрессивной среды;
• Не рекомендуется для частых срабатываний - многократные перегрузки сокращают срок службы держателя и самой вставки;
• Требуется обязательное использование с подходящим держателем - нельзя вставлять в другие типы патронов, даже если они кажутся похожими;
• Работает только в пределах температурного диапазона - ниже –60 C или выше +40 C возможно изменение времени срабатывания.

Примеры использования

• Защита двигателей на конвейерах в пищевой промышленности;
• Обеспечение безопасности в системах управления насосами и вентиляторами;
• Щитовые автоматы на заводах с высокой нагрузкой;
• Цепи постоянного тока в зарядных станциях, сварочных аппаратах, системах освещения на базе LED с драйверами.

Практические советы

• Выбирая вставку ПН-2 250/100 А, всегда проверяйте, что ваш держатель имеет метку “250A” - неверный размер может вызвать плохой контакт и нагрев;
• При замене используйте те же параметры - не ставьте вставку на 125 А вместо 100 А, это опасно;
• Проверяйте состояние держателя перед установкой новой вставки - трещины, следы перегрева или окисления выводов требуют замены самого держателя;
• Для условий повышенной влажности или пыли - устанавливайте встраиваемые кожухи или помещайте всю группу предохранителей в закрытый шкаф с классом защиты не менее IP54;
• Артикулы 9533305 и 250100 - это два варианта одного продукта от Сибэлектро; заказывать можно по любому из них.
