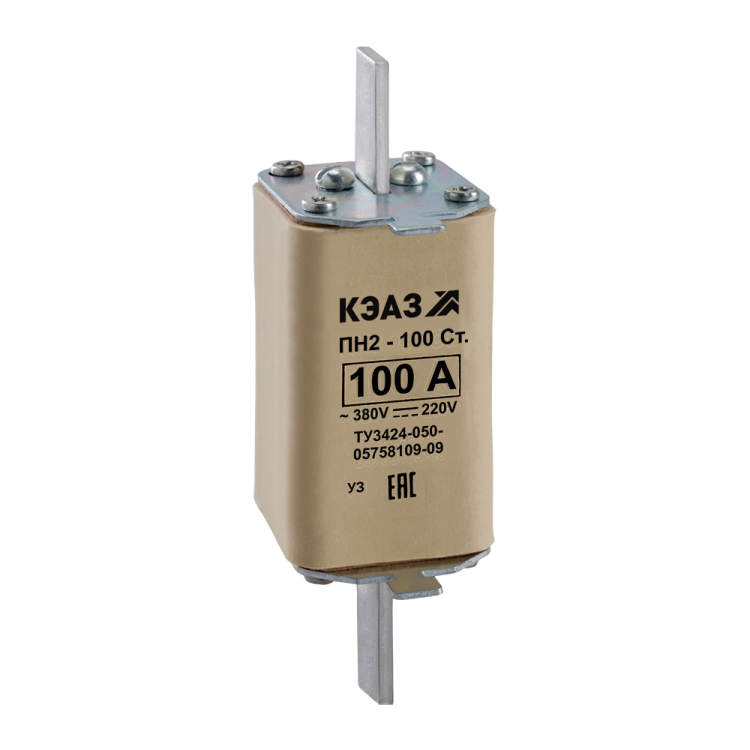

Вставка плавкая ПН2-100-С-63А-У3 | 120112 КЭАЗ

Вставка плавкая ПН2-100-С-63А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах с переменным и постоянным током. Артикул 120112 соответствует серийному решению ПН2, утвержденному ГОСТ 17242-86.

Назначение и область применения

Вставка плавкая ПН2-100-С-63А-У3 защищает электрические цепи от аварийных токов: перегрузок и коротких замыканий. Подходит для установки в устройствах с номинальным напряжением до 380 В переменного тока (50/60 Гц) и до 220 В постоянного тока. Область применения - промышленные предприятия, объекты ЖКХ, системы управления станками, конвейеры, силовые шкафы и распределительные пункты. Предназначена исключительно для работы в составе аппарата с контактной системой - не используется как самостоятельное устройство.

Технические характеристики

• Номинальный ток: 63 А - максимальный длительный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 380 В AC / 220 В DC - допустимые уровни напряжения в цепях.
• Отключающая способность: 100 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает.
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе (при соблюдении напряжений).
• Количество полюсов: 1 - однополюсная конструкция, требует установки в цепь одного провода.
• Габарит предохранителя: 100 А - физический размер совместим с предохранителями на 100 А, хотя номинальный ток - 63 А.
• Категория применения: gL/gG - обеспечивает защиту кабелей и оборудования от перегрузок и коротких замыканий; класс высокой отключающей способности.
• Диапазон рабочих температур: от -60 до +40 C - позволяет использовать в холодных условиях, включая открытые площадки и неотапливаемые помещения.
• Степень защиты: IP00 - вставка не имеет внешней изоляции, защищается только корпусом аппарата, где она установлена.
• Исполнение: втычное - монтируется путём вставления в контакты держателя без болтовых соединений.
• Климатическое исполнение: У3 - рассчитана на умеренный климат с возможностью эксплуатации в закрытых помещениях с контролируемой влажностью.

Совместимость и монтаж

Вставка ПН2-100-С-63А-У3 совместима с держателями предохранителей серии ПН2, предназначенными для габарита 100 А. Монтаж осуществляется методом «втыкания» - вставка плотно вводится в металлические контакты держателя. Для надёжной работы необходимо проверить соответствие типа держателя (например, ПН2-100) и отсутствие деформаций контактов. Нельзя использовать с держателями других серий (например, ПН2-63) - они имеют меньшие габариты и не обеспечивают механическую фиксацию. Перед установкой обязательно отключите питание и убедитесь, что держатель не повреждён.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована в Реестре средств электроснабжения (РЭП) под номером РЭ-2495/20. Произведена на КЭАЗ - заводе с системой менеджмента качества, соответствующей международным стандартам. Отключение происходит с гарантированной точностью при превышении номинального тока более чем на 1,13×I_n, что снижает риск возгорания.

Преимущества

• Высокая отключающая способность (100 кА) - обеспечивает безопасную работу даже при серьёзных КЗ.
• Поддержка переменного и постоянного тока - универсальность для различных типов нагрузок.
• Широкий температурный диапазон (-60…+40 C) - возможность применения в суровых условиях.
• Механическая прочность и стабильность характеристик при многократных срабатываниях.
• Совместимость с распространёнными держателями ПН2 - легко заменяется в существующих системах.

Ограничения применения

• Не применяется вне держателя - IP00 означает отсутствие защиты от прикосновения и воздействия окружающей среды.
• Нельзя использовать в цепях с напряжением выше 380 В AC или 220 В DC - риск пробоя и взрыва.
• Не рекомендовано применение в местах с повышенной запылённостью или влагой без герметизации самого аппарата.
• Не подходит для защиты чувствительной электроники - предназначена для силовой сети, а не для электронных плат.
• Не является автоматическим выключателем - после срабатывания требуется замена вставки.

Примеры использования

• Защита входного автомата в распределительном щите промышленного станка.
• Фазовая защита в цепях питания насосов, компрессоров, конвейеров с двигателем мощностью до 15–20 кВт.
• Встраивание в старые шкафы управления, где установлены держатели ПН2-100.
• Резервирование в системах освещения крупных складских помещений с трёхфазным питанием.

Практические советы

• Выбирая вставку, ориентируйтесь на номинальный ток нагрузки - 63 А подходит для нагрузок до 55–60 А с запасом.
• Проверьте, чтобы держатель был того же габарита (100 А), иначе вставка не войдёт или будет плохо фиксироваться.
• Перед заменой всегда отключите питание и используйте изолированный инструмент - даже при отключенном автомате в держателе может сохраняться заряд.
• Не ремонтируйте и не восстанавливайте плавкую вставку - при срабатывании внутренний элемент разрушается.
• При использовании в холодных условиях (ниже -30 C) перед установкой дайте вставке адаптироваться к температуре помещения - это снижает вероятность хрупкости кварцевого наполнителя.
