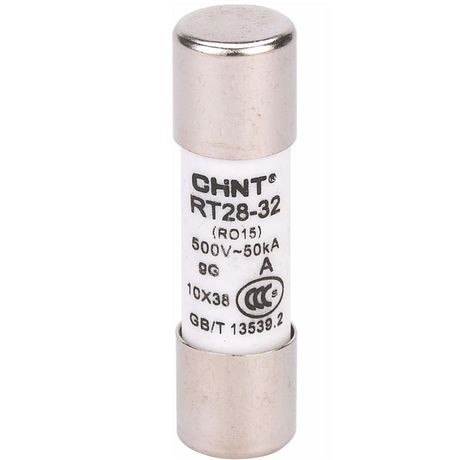

Плавкая вставка цилиндрическая RT28-32 16А 10х38 (R) | 520480 CHINT

Плавкая вставка цилиндрическая RT28-32 16А 10х38 (R) от CHINT предназначена для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного тока 50 Гц. Эта модель используется в распределительных щитах, силовых панелях и других системах с номинальным напряжением до 500 В. Артикул 520480 соответствует стандартизированному габариту 10×38 мм и обеспечивает надёжную работу в условиях высоких токов короткого замыкания.

Назначение и область применения

Плавкая вставка цилиндрическая RT28-32 16А 10х38 (R) защищает электрические цепи от повреждений при аварийных режимах: длительной перегрузке и коротком замыкании. Применяется в распределительных устройствах, пультах управления, шкафах автоматики и другом силовом оборудовании с частотой сети 50 Гц. Подходит для установки в патроны совместимых предохранителей класса RT28-32. Не используется для защиты двигателей - для этого следует выбирать вставки типа aM или модели RT36-00 в конденсаторных блоках.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который вставка выдерживает без ;
• Номинальное напряжение: 500 В - максимальное рабочее напряжение переменного тока;
• Отключающая способность: 50 кА - максимальная величина тока короткого замыкания, которую вставка способна безопасно прервать;
• Тип напряжения: AC - работает только в цепях переменного тока;
• Категория применения: gL/gG - полная отключающая способность, универсальная защита для широкого спектра нагрузок;
• Габариты: 10 × 38 мм - стандартный размер для совместимости с большинством патронов RT28;
• Рабочая частота: 50 Гц - оптимальна для промышленных и бытовых сетей в России и странах СНГ.

Совместимость и монтаж

Плавкая вставка RT28-32 16А 10х38 (R) устанавливается в патроны предохранителей серии RT28-32. Убедитесь, что патрон имеет те же габариты (10×38 мм) и рассчитан на ток до 63 А. Напряжение патрона должно соответствовать 500 В AC. Монтаж выполняется при отключённом питании. Для проверки работоспособности используйте тестер - визуальный осмотр не всегда показывает внутреннее повреждение. Обращайте внимание на наличие сигнального элемента (X): он светится при перегорании вставки, позволяя оперативно диагностировать отказ.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60269-1/2 для плавких предохранителей категории gG. Сертифицирована для работы в промышленных условиях. Конструкция исключает риск взрыва при срабатывании благодаря контролируемому процессу плавления и герметизации. Сигнальное окно (неоновая лампа + резистор) позволяет визуально определить состояние вставки без демонтажа.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает оборудование даже при серьёзных КЗ;
• Стандартные габариты 10×38 мм - легко заменяема в существующих патронах;
• Сигнализация состояния (индикатор X) - снижает время ремонта и поиск неисправностей;
• Универсальность категории gG - подходит для защиты кабелей, трансформаторов, аппаратов управления;
• Производитель CHINT - известный бренд с качественной реализацией технологических норм.

Ограничения применения

• Не защиту двигателей - для них требуются вставки типа aM;
• Не использовать в цепях постоянного тока - только для переменного тока 50 Гц;
• Максимальный ток 63 А - нельзя применять в патронах, рассчитанных на большие значения;
• Не рекомендовано использование в конденсаторных батареях - там нужна специализированная вставка RT36-00;
• Чувствителен к механическим воздействием - не допускать ударов или деформаций при монтаже.

Примеры использования

• Защита входных групп в распределительных щитах зданий;
• Обеспечение безопасности силовых цепей станков и насосов;
• Функциональная часть коммутационных ячеек в промышленных панелях;
• Автоматические системы управления с повышенными требованиями к надёжности отключения.

Практические советы

• Перед заменой обязательно отключите питание и проверьте отсутствие напряжения;
• Выбирайте вставку с тем же номиналом тока - не заменяйте 16 А на 20 А без перерасчёта всей цепи;
• Проверяйте целостность контактных площадок в патроне перед установкой новой вставки - окисление вызывает нагрев;
• Если индикатор горит, но вставка кажется целой - вероятен выход из строя самой лампочки; протестируйте цепь мультиметром;
• Храните запасные вставки в сухом месте - влага влияет на точность срабатывания.
