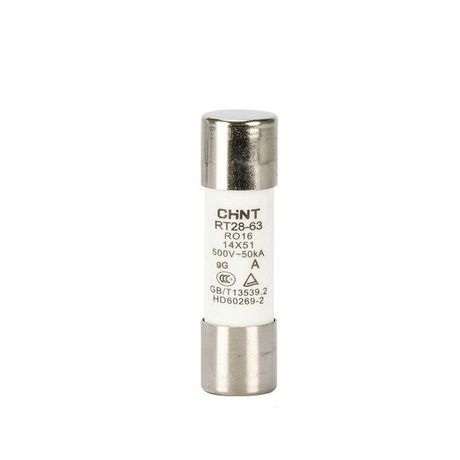

Плавкая вставка цилиндрическая RT28-63 10А 14х51 (R) | 520489 CHINT

Вставка плавкая цилиндрическая RT28-63 10А 14х51 (R) от бренда CHINT предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Эта модель подходит для установки в коммутационные аппараты с номинальным напряжением до 500 В и частотой 50 Гц, обеспечивая надёжную работу в промышленных сетях.

Назначение и область применения

Вставка плавкая цилиндрическая RT28-63 10А 14х51 (R) используется для защиты силовых цепей переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах, контакторах, рубильниках и других аппаратах категории gL/gG. Подходит для систем с номинальным током до 63 А. Не рекомендуется для защиты двигателей - для этого лучше использовать вставки типа aM или модели RT36-00 в конденсаторных блоках.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 500 В - максимальное напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 50 кА - максимальная величина тока короткого замыкания, которую вставка может безопасно прервать;
• Тип напряжения: AC - работает только в цепях переменного тока;
• Категория применения: gL/gG - полная отключающая способность, широкий спектр нагрузок, включая кабели и распределительные системы;
• Габариты: 14×51 мм - стандартный размер для совместимости с основными держателями RT28;
• Частота: 50 Гц - оптимальна для промышленных и бытовых сетей в странах СНГ.

Совместимость и монтаж

Вставка плавкая цилиндрическая RT28-63 10А 14х51 (R) устанавливается в держатели плавких предохранителей серии RT28. Убедитесь, что зажимы держателя соответствуют габаритам 14×51 мм. Наличие сигнального элемента (обозначенное “X”) позволяет визуально определить сработавшую вставку - неоновая лампа загорается при разрыве цепи. Монтаж выполняется при отключенном питании. Не допускается использование с другими сериями (например, RT36) без проверки механической и совместимости.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60269-1 и IEC 60269-2 для плавких предохранителей класса gG. Обеспечивает гарантированное отключение даже при высоких токах КЗ до 50 кА. Конструкция исключает риск возгорания при нормальном использовании. Сертифицирована для работы в условиях промышленной среды с уровнем запыления и влажности, характерных для оборудования класса IP20 и выше.

Преимущества

• Высокая отключающая способность (50 кА) - защищает оборудование даже при серьёзных авариях;
• Встроенный индикатор срабатывания - ускоряет диагностику отказов без вскрытия держателя;
• Стандартные габариты - легко заменяется в большинстве существующих щитов и шкафов;
• Устойчивость к импульсным токам - не срабатывает при пусковых токах электромоторов, если они не превышают порог gG-класса.

Ограничения применения

• Не предназначен для защиты двигателей - используйте вставки типа aM или специализированные предохранители RT36-00;
• Не для цепей постоянного тока - только переменный ток 50 Гц;
• Максимальный ток 63 А - нельзя применять в цепях с током выше указанного значения;
• Не следует использовать в местах с повышенной вибрацией без фиксации держателя - возможен контактный нагрев.

Примеры использования

• Защита входных групп распределительных щитов в заводских помещениях;
• Обесточивание кабельных линий питания насосов, компрессоров, вентиляторов;
• Функциональная защита автоматических выключателей в качестве вторичного уровня безопасности;
• Цепи управления с малым током, где требуется точная и быстрая реакция на КЗ.

Практические советы

• Перед заменой всегда отключите питание и проверьте отсутствие напряжения тестером;
• Выбирайте вставку с номиналом тока, равным или чуть больше расчетного тока нагрузки - не превышайте 125% от рабочего тока;
• Проверяйте целостность держателя перед установкой новой вставки - окисление или деформация контактов снижают эффективность защиты;
• При многократных срабатываниях исследуйте причину - возможно, есть проблема в самой цепи, а не в предохранителе;
• Учитывайте посадочные размеры 14×51 мм - другие вставки с аналогичным током, но другим форматом (например, DIAZED) не подходят.
