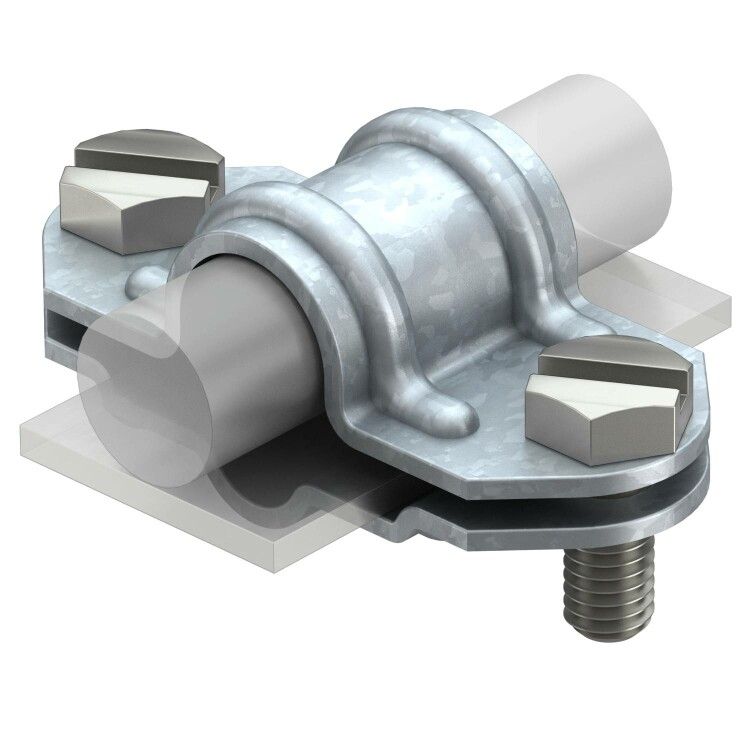

Соединитель проволоки продольный (226 8-10) | 5336007 OBO Bettermann

Соединитель проволоки продольный 226 8-10 оцинкованный от OBO BETTERMANN предназначен для надёжного механического соединения круглых проводников диаметром 8–10 мм с проводниками 16 мм или плоскими шинами шириной 30 мм. Продукт используется в системах молниезащиты и заземления, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Соединитель проволоки продольный 226 8-10 оцинкованный применяется исключительно для продольного соединения металлических проводников в системах молниезащиты и заземления. Подходит для установки на кровле, фасадах, опорах и других внешних конструкциях, где требуется прочное и долговечное соединение между проводящими элементами.

Технические характеристики

• Тип: продольный соединитель 226 8-10
• Материал корпуса: сталь с горячим цинкованием - обеспечивает защиту от коррозии в агрессивной среде
• Диаметр первого проводника: 8–10 мм (круглый)
• Диаметр второго проводника: 16 мм (круглый)
• Ширина плоского проводника: до 30 мм
• Крепление: два болта M8×20 из нержавеющей стали V2A
• Соответствие стандартам: VDE 0185-305 / ГОСТ Р МЭК 62305

Совместимость и монтаж

Соединитель проволоки продольный 226 8-10 оцинкованный совместим только с указанными типами проводников: круглыми (8–10 мм и 16 мм) или плоскими (до 30 мм). Для монтажа необходимо:

• Зачистить поверхности проводников от оксидов и грязи
• Разместить проводники в соответствующих каналах соединителя
• Закрутить болты M8×20 моментом, достаточным для плотного контакта - без перегрузки
• Не использовать с медными или алюминиевыми проводниками - материал корпуса рассчитан на стальные элементы

Безопасность и стандарты

Соединитель проволоки продольный 226 8-10 оцинкованный соответствует требованиям европейского стандарта VDE 0185-305 и российскому ГОСТ Р МЭК 62305, что гарантирует его применение в системах молниезащиты класса I–IV. Болты из нержавеющей стали V2A предотвращают электрохимическую коррозию при контакте с другими металлами.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и двум болтам
• Защита от коррозии за счёт горячего цинкования - срок службы увеличен в условиях открытого воздуха
• Удобная форма для быстрого монтажа без дополнительных инструментов кроме гаечного ключа
• Подтверждённая совместимость с нормами безопасности для молниезащиты

Ограничения применения

• Не предназначена для соединения проводников меньшего диаметра - менее 8 мм
• Не рекомендуется использовать в местах постоянного воздействия кислот, щелочей или морской воды - цинкование не выдерживает длительную агрессивную среду
• Не подходит для многожильных или гибких кабелей - только твёрдые круглые или плоские проводники
• Избегайте использования в качестве переходника между разнородными металлами (например, медь – сталь) без специальных изоляционных прокладок

Примеры использования

• Соединение вертикальных стержней молниеотвода с горизонтальной лентой заземления
• Объединение двух участков проводника на крыше здания
• Присоединение круглого провода диаметром 10 мм к плоской медной шине 30 мм в системе заземления
• Фиксация проводника к анкерному кронштейну через соединитель в точках крепления

Практические советы

• Перед установкой проверьте соответствие диаметров проводников - даже небольшая разница может снижать контактное давление
• При использовании плоской шины убедитесь, что её ширина не превышает 30 мм - иначе она будет плохо фиксироваться
• После затяжки болтов осмотрите место соединения - между проводниками не должно быть люфта
• Для долговечности в условиях повышенной влажности дополнительно покрывайте места соединений антикоррозийной смазкой на основе графита
• Артикулы 5336007 и 226 8-10 - это один и тот же продукт от OBO BETTERMANN; используйте любой для заказа
