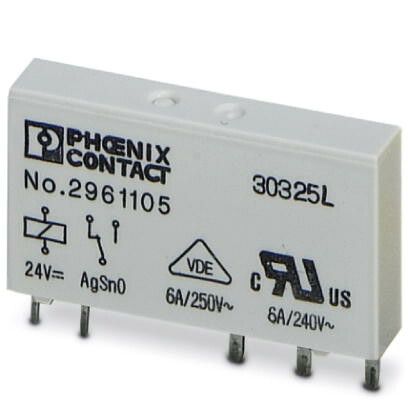

Одиночное реле REL-MR- 24DC/21 | 2961105 Phoenix Contact

Реле одиночное REL-MR-24DC/21 от Phoenix Contact - это компактное устройство для коммутации нагрузок в цепях постоянного тока на 24 В. Подходит для автоматизации, промышленной электроники и систем управления, где требуется надёжное включение/выключение оборудования.

Назначение и область применения

REL-MR-24DC/21 используется для управления силовыми цепями через слаботочную управляющую цепь. Его применяют в системах автоматизации: например, для включения двигателей, световых сигналов, клапанов или других исполнительных механизмов. Устройство работает в качестве электромагнитного выключателя - при подаче 24 В постоянного тока на катушку замыкаются контакты, что позволяет передать мощность на нагрузку.

Технические характеристики

• Тип тока управления: постоянный ток (DC)
• Напряжение питания катушки: 24 В DC
• Количество переключающих контактов: 2 (оба - нормально разомкнутые, НА)
• Количество нормально закрытых (НЗ) контактов: 0
• Режим работы: моностабильный (возврат в исходное состояние при снятии напряжения)
• Тип подключения: плоский штекерный разъём (совместим с DIN-рейкой и стандартными контактными колодками)

Совместимость и монтаж

REL-MR-24DC/21 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются штекеры типа Faston - они подходят к стандартным клеммникам и соединительным платам. Контакты рассчитаны на работу с нагрузками до 10 А при 250 В AC / 30 В DC (по типовым спецификациям аналогичных моделей Phoenix Contact; точные значения уточняйте в документации производителя). Монтаж не требует инструментов - реле просто защёлкивается на рейку. Отсоединение осуществляется легким нажатием на фиксатор.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям безопасности для промышленного оборудования. Производитель Phoenix Contact обеспечивает соответствие международным стандартам IEC/EN 61810-1 для электромеханических реле. Рекомендуется использовать в соответствии с правилами электробезопасности, указанными в ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Высокая надёжность механических контактов благодаря проверенной технологии Phoenix Contact
• Простота установки и замены - нет необходимости в пайке или сложном подключении
• Чёткая визуальная индикация состояния (при наличии опционального индикатора - зависит от версии)
• Стандартная форма и габариты совместимы с большинством панельных решений

Ограничения применения

• Не предназначено для работы с переменным током - допускается только питание 24 В постоянного тока
• Отсутствуют нормально закрытые контакты - нельзя применить там, где нужна аварийная блокировка по принципу “замкнуто при отключении”
• Не рекомендуется для частых переключений свыше 10 000 операций в час - возможен износ контактов
• Не имеет защиты от перегрузок или коротких замыканий - необходимо внешнее защитное оборудование

Примеры использования

• Управление пневматическими клапанами в конвейерных линиях
• Включение освещения на участках производства при запуске цикла
• Переключение режимов работы станков по команде от ПЛК
• Формирование сигнала включения насоса в системе охлаждения

Практические советы

• Проверьте полярность при подключении 24 В DC - неверная полярность не повредит реле, но не вызовет срабатывание
• Избегайте подключения индуктивных нагрузок (например, катушек соленоидов) без демпферной цепочки - это продлит срок службы контактов
• При использовании нескольких реле REL-MR-24DC/21 на одной рейке соблюдайте минимальный зазор между корпусами для лучшего теплоотвода
• Для удобства обслуживания используйте разъёмные переходники - можно менять реле без отключения проводов
