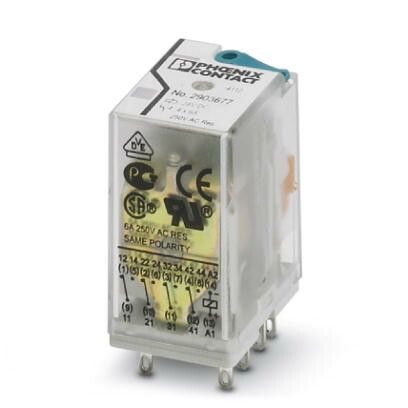

Реле одиночное REL-IR4/LDP-220DC 4 контакта Phoenix Contact 2903682

Одиночное реле REL-IR4/LDP-220DC/4X21 от Phoenix Contact предназначено для коммутации нагрузок в системах автоматизации с использованием постоянного тока. Модель REL-IR4/LDP-220DC/4X21 обеспечивает надёжное управление четырьмя отдельными цепями через штекерный разъём, что упрощает установку и обслуживание.

Назначение и область применения

REL-IR4/LDP-220DC/4X21 используется для удалённого включения и выключения электрических цепей в промышленной автоматике. Подходит для управления исполнительными механизмами, клапанами, световыми индикаторами, маломощными двигателями и другими устройствами, требующими гальванической развязки между цепью управления и нагрузкой. Применяется на станках, конвейерах, системах сборки и других объектах с жёсткими требованиями к надёжности.

Технические характеристики

• Род тока включения: Постоянный ток (DC)
• Количество переключающих контактов: 4
• Номинальное напряжение питания цепи управления (Us): 171,6 – 429 В DC
• Тип контактов: Одинарный контакт (без различения НЗ/НО)
• Характеристика работы: Моностабильный (возврат в исходное состояние после отключения питания)
• Тип подключения: Штекерный разъём - позволяет легко менять реле без пайки или отвинчивания проводов
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество нормально разомкнутых (НО) контактов: 0

Обратите внимание: все четыре контакта являются универсальными - они не имеют фиксированного состояния (не НЗ и не НО). Их положение определяется наличием или отсутствием напряжения на катушке. Когда питание подано - контакты замыкаются; когда питание отключено - остаются разомкнутыми. Это значит, что каждый контакт работает как обычный выключатель, активируемый сигналом управления.

Совместимость и монтаж

REL-IR4/LDP-220DC/4X21 устанавливается в стандартную DIN-рейку. Для подключения используются совместимые штекерные разъёмы серии LDP. Убедитесь, что используете оригинальные или сертифицированные разъёмы от Phoenix Contact - несовместимые компоненты могут вызвать плохой контакт, нагрев или выход из строя. Каждый контакт рассчитан на работу с нагрузкой до указанного предела, который необходимо проверить в документации на конкретную модель нагрузки.

Безопасность и стандарты

REL-IR4/LDP-220DC/4X21 соответствует основным европейским стандартам безопасности для электрооборудования, включая IEC 61810-1. Гальваническая развязка между цепью управления и силовыми контактами обеспечивает защиту от импульсных помех и высоких потенциалов. Работает в температурном диапазоне, типичном для промышленной среды - от -25C до +60C.

Преимущества

• Удобная замена реле благодаря штекерному подключению - не требуется отпаивать или откручивать провода
• Высокий порог рабочего напряжения (до 429 В DC) позволяет использовать реле в сетях с колебаниями напряжения
• Четыре независимых контакта позволяют управлять несколькими цепями одним устройством
• Моностабильная конструкция гарантирует безопасное отключение при аварийной потере питания

Ограничения применения

• Не предназначен для переменного тока - использование на AC приведёт к повреждению устройства
• Отсутствие нормально замкнутых контактов ограничивает применение в схемах, где требуется “по умолчанию включённое” состояние
• Напряжение управления должно находиться строго в диапазоне 171,6–429 В DC - ниже или выше этого значения реле не будет работать или может выйти из строя
• Не имеет защиты от перегрузки - внешняя защита (плавкий предохранитель, автомат) обязательна

Примеры использования

• Управление четырьмя пневматическими клапанами в системе автоматической сборки
• Переключение режимов освещения на участке производства при смене цикла
• Активация сигнализаций и индикаторов в ответ на команду от PLC
• Изоляция слаботочных управляющих сигналов от мощных потребителей

Практические советы

• Проверьте напряжение на входе перед подключением - даже кратковременный скачок свыше 429 В может повредить катушку
• При монтаже в распределительных щитах соблюдайте минимальные зазоры между реле и другими элементами - особенно при работе с высоким напряжением
• Для долговечной работы рекомендуется не нагружать контакты ближе чем на 80% от максимального тока, указанного в паспорте нагрузки
• При замене старого реле - всегда отключайте питание и проверяйте целостность разъёма, так как окисление контактов снижает надёжность
