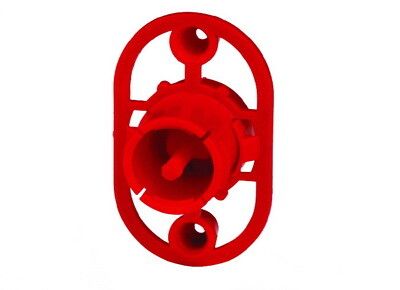

Втулка концевая для заливки в бетон диаметр 20мм и 32мм - 59390 ДКС

Втулка концевая для заливки в бетон диаметр 20 мм и 32 мм DKC — это элемент для формирования проходов в бетонных конструкциях, позволяющий вывести кабельную трассу наружу после заливки. Продукт серии Octopus от бренда DKC предназначен для постоянного монтажа в монолитный бетон и совместим с трубами диаметром 20 и 32 мм.

Назначение и область применения

Втулка концевая для заливки в бетон диаметр 20 мм и 32 мм DKC используется при монолитном строительстве для создания готовых проходов в бетоне. Она обеспечивает точное расположение выхода кабельной трассы, упрощает последующую прокладку проводов и защищает трубы от повреждений во время бетонирования. Подходит для установки в стенах, перекрытиях, фундаментах зданий, промышленных объектах, жилых комплексах и инфраструктурных сооружениях.

Технические характеристики

• Диаметр: 32 мм (соответствует внешнему диаметру труб 20 мм и 32 мм)
• Тип изделия: втулка концевая, вставная
• Материал: пластик — устойчив к механическим нагрузкам и химически инертен
• Рабочий температурный диапазон: от -25 °C до +100 °C
• Защитное покрытие: отсутствует — поверхность не окрашена и не гальванизирована

Совместимость и монтаж

Втулка концевая для заливки в бетон диаметр 20 мм и 32 мм DKC предназначена для установки внутрь опалубки перед заливкой бетона. Её вставная форма позволяет плотно закрепить её в бетоне без дополнительных креплений. Устройство совместимо с гибкими и жесткими трубами диаметром 20 мм и 32 мм — они вводятся в втулку до заливки и остаются доступными после набора прочности бетона. На конце втулки есть фиксатор для протяжки — он удерживает канат или шнур, который потом используют для протяжки кабелей через канал.

Безопасность и стандарты

Материал втулки соответствует требованиям к неметаллическим изделиям для электромонтажа в бетоне. Отсутствие металлических частей исключает риск коррозии и электропроводности. Температурный диапазон (-25…+100 °C) гарантирует сохранение формы и целостности при воздействии экстремальных условий, включая зимнюю заливку и нагрев в помещениях с высокой тепловой нагрузкой.

Преимущества

• Упрощает монтаж кабельных трасс — канал уже подготовлен, не требуется сверление после заливки
• Фиксатор для протяжки снижает трудозатраты при прокладке проводов
• Стабильная форма при давлении бетона — не деформируется при уплотнении
• Не требует специального оборудования для установки — просто помещается в опалубку
• Подходит для массового строительства благодаря стандартизированным размерам

Ограничения применения

• Не предназначен для использования вне бетона — не служит как самостоятельный кабельный канал
• Не рекомендуется для применений с агрессивными химическими средами — материал не рассчитан на контакт с растворителями, кислотами или щелочами
• Не подходит для установки в условиях постоянного контакта с открытой водой — не является герметичным устройством
• Не заменяет муфты или переходники — работает только как вход/выход из бетона

Примеры использования

• Проход кабеля из распределительного щита в стену многоэтажного дома
• Вывод силовых кабелей от трансформаторной подстанции к оборудованию на цеховом полу
• Прокладка слаботочных линий (LAN, CCTV) между этажами в монолитных перекрытиях
• Обустройство каналов для автоматизации в промышленных зданиях с бетонными основаниями

Практические советы

• Перед заливкой проверьте, что втулка плотно прилегает к опалубке — иначе бетон может просочиться внутрь
• Закрепите втулку к арматуре или опалубке, чтобы она не сместилась при уплотнении бетона
• Используйте протяжку сразу после установки втулки — так легче будет затянуть кабель позже
• Выбирайте втулку диаметром 32 мм, если планируете использовать трубу 32 мм; для 20 мм труб можно использовать ту же модель — она совместима
• Не используйте втулку как место крепления светильника или розетки — она не рассчитана на механическую нагрузку
