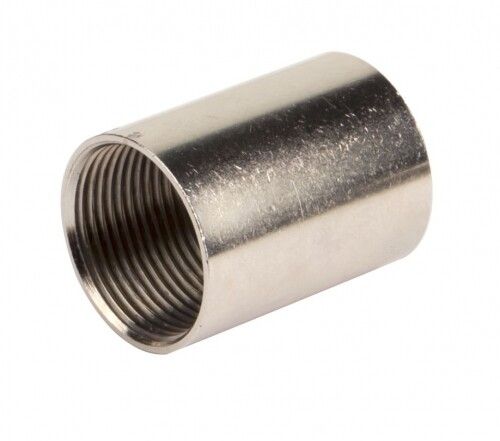

Втулка соединительная М16х1.5 DKC 6003-16A ДКС

Втулка соединительная М16х1,5 от DKC (ДКС), артикул 6003-16a, используется для надёжного соединения двух муфт с метрической резьбой M16×1,5. Изготовлена из никелированной латуни, обеспечивает герметичность до уровня IP67 и подходит для жестких условий эксплуатации.

Назначение и область применения

Втулка соединительная М16х1,5 применяется для соединения двух элементов с внешней резьбой M16×1,5 - например, кабельных муфт, фитингов или переходников. Она позволяет создать герметичный участок между двумя компонентами без необходимости использовать гайки или другие крепления. Подходит для систем управления, автоматизации, промышленного оборудования, где требуется защита от пыли и влаги.

Технические характеристики

• Номинальный диаметр: 16 мм
• Резьба: M16×1,5 - внутренняя и наружная, метрическая, правая
• Материал: латунь никелированная - сочетает прочность латуни с антикоррозийным слоем никеля
• Покрытие: никелированное - повышает устойчивость к окислению, химическим воздействиям и механическому износу
• Степень защиты: IP67 - полностью защищена от пыли и выдерживает временное погружение в воду до 1 м на 30 минут

Совместимость и монтаж

Втулка совместима исключительно с изделиями, имеющими резьбу M16×1,5. Для установки необходимо вкрутить два соединяемых элемента - один в каждую сторону втулки - до упора. Не требует дополнительных уплотнителей благодаря точному соответствию резьбовых профилей. Убедитесь, что резьбы на обоих сторонах имеют одинаковый шаг - 1,5 мм. Перед сборкой проверьте отсутствие деформаций и загрязнений в резьбе.

Безопасность и стандарты

Изделие соответствует требованиям к герметичности IP67, установленным в стандарте IEC 60529. Материал - латунь никелированная - безопасен для контакта с большинством промышленных сред, включая масла, эмульсии и агрессивную влажную среду. Не содержит свинца в составе сплава, соответствует RoHS.

Преимущества

• Высокая коррозионная стойкость благодаря никелированию - срок службы увеличен в условиях повышенной влажности и агрессивной среды
• Герметизация достигается за счёт плотного сопряжения резьб, без использования прокладок
• Удобство монтажа - не требует специальных инструментов, достаточно обычного ключа
• Электропроводящая поверхность - подходит для заземления цепей через корпус

Ограничения применения

• Не предназначен для работы под давлением выше атмосферного - не является трубопроводным элементом
• Не рекомендуется для постоянного погружения в жидкости - IP67 допускает лишь временные воздействия
• Не совместим с резьбой другого типа (например, G1/2”, NPT, M20)
• Запрещено использование в средах с высоким содержанием серы или хлора - возможна деградация никелевого покрытия

Примеры использования

• Соединение двух кабельных вводов на пульте управления станком
• Переход между датчиками и распределительными коробками в пищевой промышленности
• Объединение проводов в системах автоматизации с частыми мойками (CIP/SIP)
• Подключение исполнительных механизмов в условиях сырости (склады, холодильники, бассейны)

Практические советы

• При монтаже затягивайте обе стороны равномерно - перекос может повредить резьбу
• Проверяйте посадочный диаметр: втулка рассчитана именно на M16×1,5; другие размеры не подходят
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность на наличие потёртостей покрытия
• Артикул 6003-16a - часть серии Cosmec от DKC (ДКС); заменяется другими втулками той же серии с аналогичной резьбой
• Храните в сухом месте - даже никелированная латунь может терять защитные свойства при долгом контакте с солёной водой
