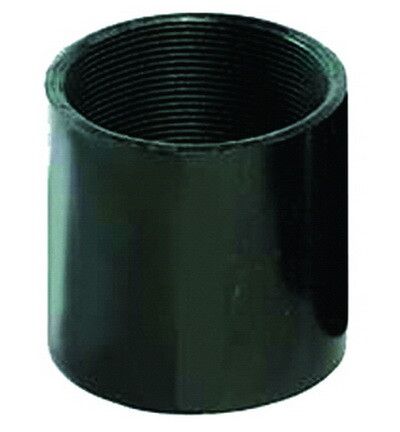

Втулка соединительная Octopus M40 M40х1.5, 46.9 мм DKC (ДКС) PADM40

Втулка соединительная М40, полиамид (ПА), цвет чёрный, DKC - элемент для герметичного соединения полиамидных труб между собой через муфты типа PAM. Бренд DKC предлагает эту деталь из прочного полиамида с высокой степенью защиты IP66/IP68, что делает её надёжным решением для наружной и промышленной проводки. Артикул padm40 соответствует серии Octopus.

Назначение и область применения

Втулка соединительная М40, полиамид (ПА), цвет чёрный, DKC используется исключительно для соединения двух муфт типа PAM, формируя единый герметичный канал для полиамидных труб. Она не предназначена для прямого подключения к кабелям, корпусам или распределительным коробкам - только как переходник между двумя муфтами. Применяется в системах с жесткими требованиями к защите от внешних воздействий: на открытых участках трасс, в промышленном оборудовании, на объектах с повышенной влажностью или перепадами температур.

Технические характеристики

• Резьба: внутренняя метрическая M40×1.5 - совместима с муфтами PAM той же резьбы;
• Номинальный диаметр: 46,9 мм - обеспечивает плотное прилегание к внешней поверхности муфт;
• Материал: полиамид (ПА), а не ПВХ, как указано в описании производителя - более устойчив к механическим нагрузкам и перепадам температур;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду);
• Температурный диапазон: от –40 C до +60 C - работает в суровых климатических условиях;
• Устойчивость к УФ: да - не выцветает и не хрупнеет под прямыми солнечными лучами;
• Цвет: чёрный - маскирует загрязнения и снижает нагрев от солнца.

Совместимость и монтаж

Втулка соединительная М40, полиамид (ПА), цвет чёрный, DKC совместима только с муфтами PAM серии Octopus, имеющими наружную резьбу M40×1.5. Для установки необходимо:

• Завинтить одну муфту PAM на один конец трубы;
• Завинтить вторую муфту PAM на другой конец второй трубы;
• Вкрутить втулку padm40 в обе муфты одновременно - она служит связующим звеном;
• Не использовать усилие выше рекомендованного - перегрузка резьбы может повредить пластиковую втулку.

Инструмент: ключ на 46–48 мм. Нельзя применять вращательные силы с помощью ударных устройств.

Безопасность и стандарты

Втулка соединительная М40, полиамид (ПА), цвет чёрный, DKC соответствует требованиям к герметизации согласно IEC 60529 (классы IP66/IP68). Материал - самозагасающий полиамид, не поддерживающий горение. Соответствует экологическим нормам RoHS.

Преимущества

• Высокая механическая прочность полиамида по сравнению с ПВХ - меньше риск растрескивания при монтаже;
• Герметичность на уровне IP68 позволяет использовать в подземных каналах и зонах с постоянной влагой;
• Устойчивость к УФ-излучению продлевает срок службы на открытых трассах;
• Чёрный цвет снижает термическое расширение при нагреве на солнце;
• Совместимость с сериями Octopus и PAM обеспечивает единство системы сборки.

Ограничения применения

• Не применяется для соединения металлических труб или других типов фитингов - только с муфтами PAM;
• Не предназначен для частого демонтажа - многократное завинчивание может износить резьбу;
• Не допускается использование в средах с агрессивными химическими веществами (например, растворители, кислоты);
• Не заменяет соединительные коробки - не имеет входов для кабелей, только для труб.

Примеры использования

• Соединение секций полиамидных труб в системах автоматизации цехов;
• Прокладка кабельных трасс на открытых площадках - автостоянки, логистические комплексы;
• Подключение трубопроводов к распределительным щитам через муфты PAM;
• Обустройство освещения на улице, где требуется защита от дождя и пыли.

Практические советы

• Перед монтажом проверьте, чтобы резьба на муфтах PAM была целой - даже малый дефект может нарушить герметичность;
• Не затягивайте втулку слишком сильно - достаточно плотного контакта; переусилие вызывает микротрещины в материале;
• При работе в холоде (+5 C и ниже) предварительно прогрейте втулку до комнатной температуры - полиамид становится хрупче;
• Для долговечности используйте только оригинальные муфты PAM от DKC - сторонние аналоги могут иметь отличия в шаге резьбы или диаметре;
• Артикул padm40 - точный идентификатор для заказа запчастей; сохраняйте его при закупке.
