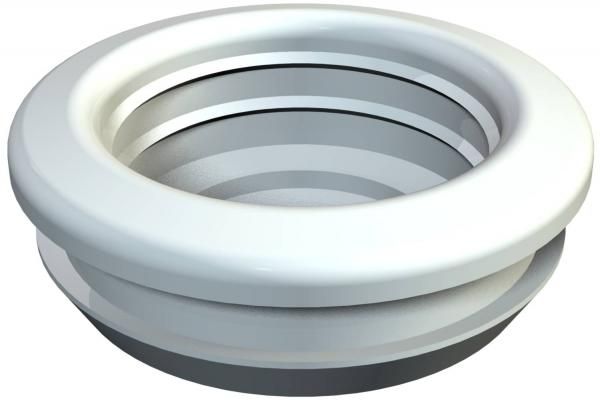

Ниппель Ø12-16 мм | 2012049 OBO Bettermann 89 ROE 12-16

Ниппель OBO BETTERMANN 89 ROE 12-16 с мембраной IP54 предназначен для герметичного ввода кабелей диаметром 12–16 мм в электрооборудование, обеспечивая надёжную защиту от пыли и влаги в местах прохода через стенки корпусов.

Назначение и область применения

Ниппель OBO BETTERMANN 89 ROE 12-16 используется для ввода кабелей и жил в распределительные щиты, шкафы, коробки и другие электрические устройства. Он предотвращает проникновение пыли и влаги внутрь оборудования за счёт уплотнительной мембраны, которая плотно обхватывает кабель. Подходит для установки на металлические, пластиковые и композитные поверхности толщиной до 3 мм.

Технические характеристики

• Диапазон герметизации: 12–16 мм - подходит для кабелей с внешним диаметром в этом интервале
• Номинальный диаметр: 19 мм - размер отверстия в стенке корпуса, необходимый для установки
• Степень защиты: IP54 - защита от пыли (не полностью, но в достаточной степени для большинства помещений) и брызг воды со всех направлений
• Материал: полиэтилен - устойчив к химическим воздействиям, не выделяет галогены, безопасен при возгорании
• Исполнение: срезаемый - позволяет легко адаптировать длину под толщину стенки, отрезая излишек после монтажа
• Толщина стенки: до 3 мм - оптимальна для тонких панелей, например, в компактных щитках
• Номинальный размер PG: 13.5 - совместим с резьбой PG13.5, часто используемой в европейских стандартах
• Цвет: светло-серый - соответствует цветовой гамме промышленного оборудования

Совместимость и монтаж

Ниппель OBO BETTERMANN 89 ROE 12-16 устанавливается в подготовленное отверстие диаметром 19 мм. После вставки он фиксируется с помощью гайки, которая затягивается снаружи. Мембрана внутри автоматически деформируется вокруг кабеля, создавая герметичный контакт. Для точной установки рекомендуется использовать кабели с диаметром не менее 12 мм - меньшие кабели могут не обеспечить полноценного уплотнения. Срезаемая форма позволяет подгонять длину под толщину стенки, что особенно удобно при работе с тонкими панелями.

Безопасность и стандарты

Ниппель изготовлен из материала без галогенов, что снижает риск образования токсичных газов при нагреве или горении. Соответствует требованиям безопасности для промышленного и коммерческого электрооборудования. Степень защиты IP54 соответствует EN 60529. Установка должна выполняться в соответствии с правилами ПУЭ и ГОСТ Р 51317.1.

Преимущества

• Герметизация достигается без использования дополнительных уплотнителей - мембрана работает автономно
• Полиэтилен устойчив к коррозии, маслам и агрессивным средам
• Срезаемая конструкция упрощает монтаж на нестандартных поверхностях
• Не требует специальных инструментов - достаточно обычного ножа для подрезки
• Поддерживает многократное подключение/отключение кабелей без потери герметичности

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от длительного контакта с жидкостью
• Не подходит для кабелей меньше 12 мм - возможны протечки и потеря герметичности
• Не рекомендуется для высоких температур выше +60 C - материал теряет эластичность
• Не следует применять в условиях сильного давления или вибраций без дополнительной фиксации

Примеры использования

• Ввод кабелей питания в распределительные щиты на заводах
• Герметизация входов в шкафы управления станков и конвейеров
• Подключение сигнальных линий в осветительных коробках на улице
• Монтаж в бытовых и промышленных панелях, где требуется защита от пыли и влаги

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 12–16 мм
• При использовании на тонких стенках (до 2 мм) не перетягивайте гайку - это может деформировать мембрану
• После монтажа проверьте герметичность: слегка потяните кабель - он не должен двигаться свободно
• Если кабель имеет жесткую оболочку, перед введением в ниппель сделайте лёгкий фаску на конце - это облегчит прохождение через мембрану
• Для долговечности не применяйте этот ниппель в помещениях с частыми перепадами температур свыше 40 C
