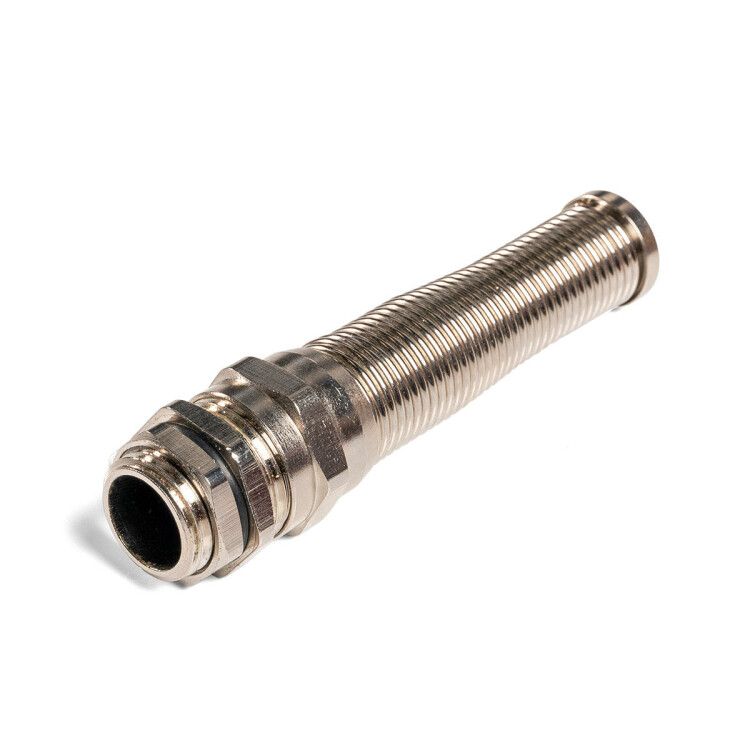

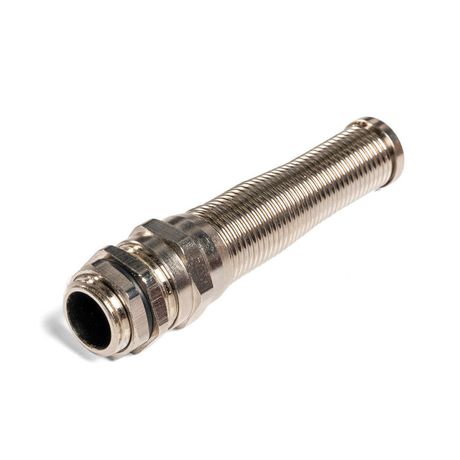

Ввод кабельный латунный MGM-R 20 (6-12 мм) | 88629 Fortisflex КВТ

Кабельный ввод латунный MGM-R 20 (6-12 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли, влаги и механических повреждений, сохраняя целостность изоляции даже в условиях вибраций и перепадов температур.

Назначение и область применения

Кабельный ввод латунный MGM-R 20 (6-12 мм) используется для прохода силовых и сигнальных кабелей диаметром 6–12 мм через отверстия в металлических корпусах электрощитов, панелей управления, промышленного оборудования. Применяется в условиях повышенной влажности, на открытом воздухе, в агрессивных средах - например, на заводах, в насосных станциях, на транспорте, в пищевой и химической промышленности.

Технические характеристики

• Диапазон диаметров кабелей: 6–12 мм
• Резьба: метрическая, соответствует EN 60423
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен
• Степень защиты: IP68 (полная герметизация, допускает длительное погружение в воду)
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает +120 C
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим нефтепродуктам

Совместимость и монтаж

Кабельный ввод латунный MGM-R 20 (6-12 мм) устанавливается в подготовленное круглое отверстие диаметром 20 мм. Для сверления отверстий рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы НМПО-PG и НМПО-MG для формирования отверстий нужного типа

После проделывания отверстия ввод вставляется внутрь, фиксируется накидной гайкой снаружи. Уплотнительная вставка плотно обжимает кабель, исключая зазоры. Гибкая спиральная муфта внутри позволяет кабелю свободно двигаться без риска перегиба.

Безопасность и стандарты

• Соответствие стандарту EN 60423 на метрическую резьбу
• Материалы прижимной вставки сертифицированы по UL94 V2 - самозатухающий нейлон
• IP68 - максимальная степень защиты от пыли и воды, включая постоянное погружение

Особенности конструкции

Кабельный ввод латунный MGM-R 20 (6-12 мм) имеет уникальную спиральную гибкую муфту, которая снижает нагрузку на жилы кабеля при движении или вибрации. Это особенно важно в системах с частыми перемещениями - например, на роботизированных линиях или мобильном оборудовании. Защитная мембрана дополнительно задерживает пыль и мелкий мусор. Пластмассовая вставка и резиновые кольца работают совместно, обеспечивая равномерное давление на кабель по всей окружности - это гарантирует долговечность уплотнения даже при изменении диаметра кабеля из-за нагрева.

Преимущества

• Высокая механическая прочность благодаря никелированной латуни - устойчив к коррозии и износу
• Неопреновый уплотнитель сохраняет эластичность при экстремальных температурах
• Спиральная муфта защищает кабель от перегиба - увеличивает срок службы проводки
• Подходит для кабелей с различными типами оболочки - ПВХ, резина, полиэтилен
• Легко заменить при необходимости - не требует демонтажа всего шкафа

Ограничения применения

• Не предназначена для кабелей диаметром менее 6 мм - возможен проскальзывание и потеря герметичности
• Не следует использовать с кабелями, имеющими жесткую бронированную оболочку - она может повредить уплотнитель
• При температуре выше +120 C материал уплотнителей теряет свои свойства - не применяйте в местах с постоянным перегревом
• Требуется точное соответствие диаметра отверстия 20 мм - использование с другими размерами нарушает герметичность

Примеры использования

• Электрошкафы на производстве с высокой запылённостью - цеха металлургии, деревообработки
• Наружные распределительные пункты - улицы, парковые зоны, железнодорожные станции
• Промышленные роботы и конвейеры - где кабели постоянно двигаются
• Системы водоснабжения и канализации - насосные станции, очистные сооружения
• Автомобильные и судовые электросистемы - там, где важна стойкость к топливу и маслам

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в пределе 6–12 мм. Если кабель слишком тонкий, используйте дополнительные уплотнительные кольца.
• Не затягивайте накидную гайку чрезмерно - это может деформировать уплотнитель и вызвать трещины.
• При использовании в холодных условиях (+5 C и ниже) перед монтажом прогрейте ввод до комнатной температуры - так неопрен станет более эластичным.
• Для многожильных кабелей с большим количеством проводов выбирайте вариант с минимальным диаметром (6 мм) - это лучше компенсирует неидеальное округление.
• Запаситесь несколькими вводами одного типа - они часто используются в массовом монтаже, и наличие запаса экономит время.
