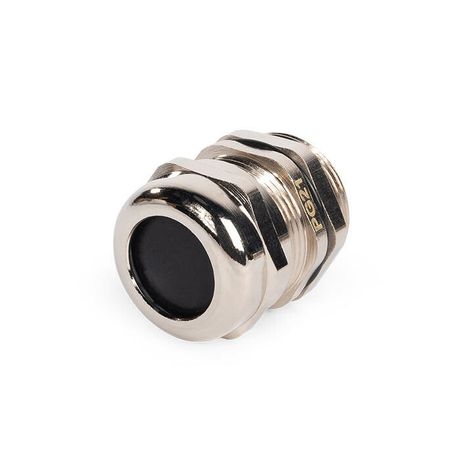

Ввод кабельный латунный PGM-L 36 (25-32 мм) | 88840 Fortisflex КВТ

Кабельный ввод латунный PGM-L 36 (25-32 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрических шкафов и распределительных устройств. Его прочная латунная конструкция и высокая степень защиты делают этот кабельный ввод надёжным решением для промышленной автоматизации, особенно в условиях повышенной влажности, запылённости или агрессивной среды.

Назначение и область применения

Кабельный ввод латунный PGM-L 36 (25-32 мм) используется для вывода силовых и сигнальных кабелей из корпусов электрощитов, пультов управления, промышленного оборудования. Подходит для установки в металлические, композитные или пластиковые панели, где требуется герметизация и механическая фиксация. Применяется на станках, конвейерах, насосных станциях, системах автоматического контроля, в пищевой, химической и нефтегазовой промышленности.

Технические характеристики

• Диапазон диаметров кабелей: 25–32 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен (эластомер, устойчивый к температуре и химии)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Рабочая температура: от –40 C до +100 C, кратковременно до +120 C
• Тип резьбы: PG-36 по DIN 40430
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Кабельный ввод латунный PGM-L 36 (25-32 мм) монтируется в подготовленное круглое отверстие диаметром 36 мм. Для сверления отверстия рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами МПО. Удлинённая резьба позволяет плотно закрепить ввод в толстые стенки шкафов - до 8 мм. После установки затяните накидную гайку рукой, затем доведите момент ключом - перетягивать нельзя, чтобы не повредить уплотнения.

Безопасность и стандарты

• Соответствует требованиям DIN 40430 (PG-резьба)
• Материалы сертифицированы по UL94 V2 (огнестойкость нейлона)
• IP68 соответствует IEC 60529 - максимальная защита от воды и пыли
• Неопреновая вставка обеспечивает термическую и химическую стабильность

Преимущества

• Никелированная латунь - устойчива к коррозии, легко моется, не выделяет вредных веществ
• Пластиковая прижимная вставка равномерно сдавливает кабель, исключая люфт и деформацию
• Двухслойное уплотнение (неопрен + мембрана) гарантирует герметичность даже при вибрациях
• Высокая механическая прочность - выдерживает нагрузки при частом обслуживании
• Подходит для экстремальных условий: холод, жара, масло, топливо, влага

Ограничения применения

• Не предназначена для кабелей с диаметром менее 25 мм - возможен проскок и потеря герметичности
• Не следует использовать с кабелями, имеющими жёсткий бронированный слой толще 32 мм - не будет плотного прилегания
• Избегайте постоянного контакта с растворителями на основе ацетона или хлорированных углеводородов - они разрушают неопрен
• Запрещено применять в качестве крепёжа для тяжёлых кабелей без дополнительной фиксации - вес передаётся на уплотнение

Примеры использования

• Ввод кабелей питания в шкафы ЧПУ на заводе
• Проход сигналов датчиков в взрывозащищённом исполнении
• Герметизация кабелей в насосных станциях с высокой влажностью
• Фиксация кабелей в шкафах на нефтебазах и АЗС
• Обвязка автономных систем управления в холодильных камерах

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в зону 25–32 мм без натяга и свободного провала
• Если кабель имеет оболочку из ПВХ, убедитесь, что она не слишком мягкая - может сплющиться под давлением
• Для многожильных кабелей используйте специальные переходники или термоусадочные трубки на конце - так легче добиться герметичности
• При замене старого ввода удалите все остатки старого уплотнителя - новый кабельный ввод латунный PGM-L 36 (25-32 мм) требует чистую поверхность
• Не применяйте смазку на резьбе - она снижает трение и может вызвать самопроизвольное ослабление
