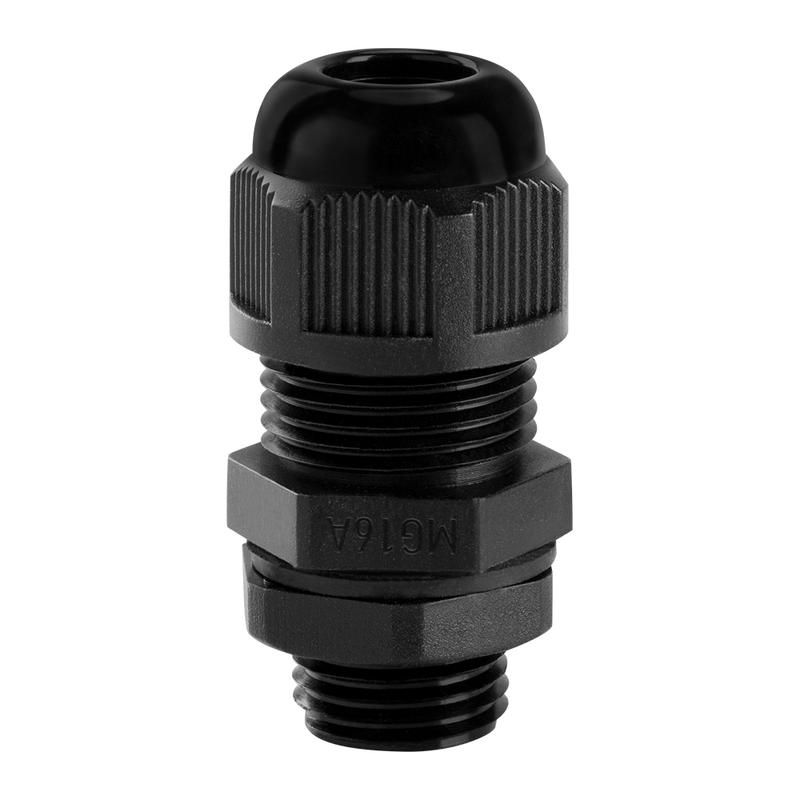

Ввод кабельный MG16 IP68 черн. TOKOV ELECTRIC TKE-MG-16-B

Ввод кабельный MG16 IP68 черный от TOKOV ELECTRIC (артикул tke-mg-16-b) предназначен для герметичного ввода кабелей в корпуса оборудования, обеспечивая надёжную защиту от пыли и воды даже при длительном воздействии внешней среды.

Назначение и область применения

Ввод кабельный MG16 IP68 черный используется для прохода силовых и сигнальных кабелей через стенки электрошкафов, распределительных щитов, промышленного оборудования. Подходит для установки в условиях повышенной влажности, на улице, в помещениях с частой мойкой или в зонах с риском попадания брызг и пыли. Применяется в машиностроении, автоматизации, пищевой промышленности, транспорте и других отраслях, где важна долговечная герметизация.

Технические характеристики

• Тип резьбы: MG (метрическая с конической формой, самозапирающаяся)
• Номинальный размер резьбы: M16
• Шаг резьбы: 1,5 мм
• Диаметр кабеля: 6–10 мм
• Степень защиты: IP68 - полная защита от пыли и возможности длительного погружения в воду
• Материал корпуса: полиамид (PA) - высокопрочный термостойкий пластик
• Цвет: серый (RAL 7035)
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из резины, обеспечивающее плотное прилегание к кабелю

Совместимость и монтаж

Ввод кабельный MG16 IP68 черный имеет внутреннюю резьбу M16×1,5, что позволяет закручивать его в соответствующие отверстия в металлических или пластиковых корпусах. Для монтажа необходимо просверлить отверстие диаметром 19–20 мм, затем вкрутить ввод руками до упора, после чего затянуть гайкой. Уплотнительное кольцо фиксирует кабель внутри - перед установкой проверьте, чтобы диаметр кабеля находился в пределах 6–10 мм. Кабели меньшего диаметра требуют дополнительной фиксации (например, хомутов), иначе возможен люфт.

Безопасность и стандарты

Изделие соответствует требованиям к герметичным вводам для промышленного оборудования. Несмотря на отсутствие явного указания стандарта, конструкция и исполнение IP68 соответствуют международным нормам IEC 60529. Материал полиамид PA выдерживает механические нагрузки и не поддерживает горение при нормальных условиях эксплуатации.

Преимущества

• Высокая степень защиты IP68 - надёжнее, чем IP67, особенно при постоянном контакте с водой
• Пластиковый корпус не коррозирует, в отличие от металлических аналогов
• Уплотнительное кольцо легко заменяется при необходимости
• Работает в широком температурном диапазоне - подходит для холодных регионов и жарких цехов
• Серый цвет (RAL 7035) хорошо сочетается с большинством промышленных корпусов

Ограничения применения

• Не предназначена для кабелей диаметром менее 6 мм - требуется использование переходных колец или уплотнителей
• Не рекомендуется для кабелей с жесткой броней или большим радиусом изгиба - может повредить уплотнение
• Пластиковая конструкция не рассчитана на ударные нагрузки или частые механические воздействия
• Не подходит для ввода трубопроводов или шлангов - только для гибких кабелей

Примеры использования

• Герметичный ввод в корпуса частотных преобразователей на открытых площадках
• Подключение датчиков в моющих установках пищевых производств
• Ввод кабелей в светильники и контроллеры на улице
• Фиксация проводов в системах управления насосными станциями

Практические советы

• Перед установкой проверьте точный диаметр кабеля - лучше использовать калибратор или штангенциркуль
• Если кабель слишком тонкий (менее 6 мм), используйте комплект уплотнительных вставок - они часто продаются отдельно
• Затягивайте гайку равномерно, без перекоса - иначе уплотнение деформируется и потеряет герметичность
• При многократной замене кабелей периодически осматривайте уплотнительное кольцо на трещины и потёртости
• При монтаже в вертикальных поверхностях ориентируйте ввод так, чтобы кабель выходил вниз - это снижает риск скопления влаги внутри
