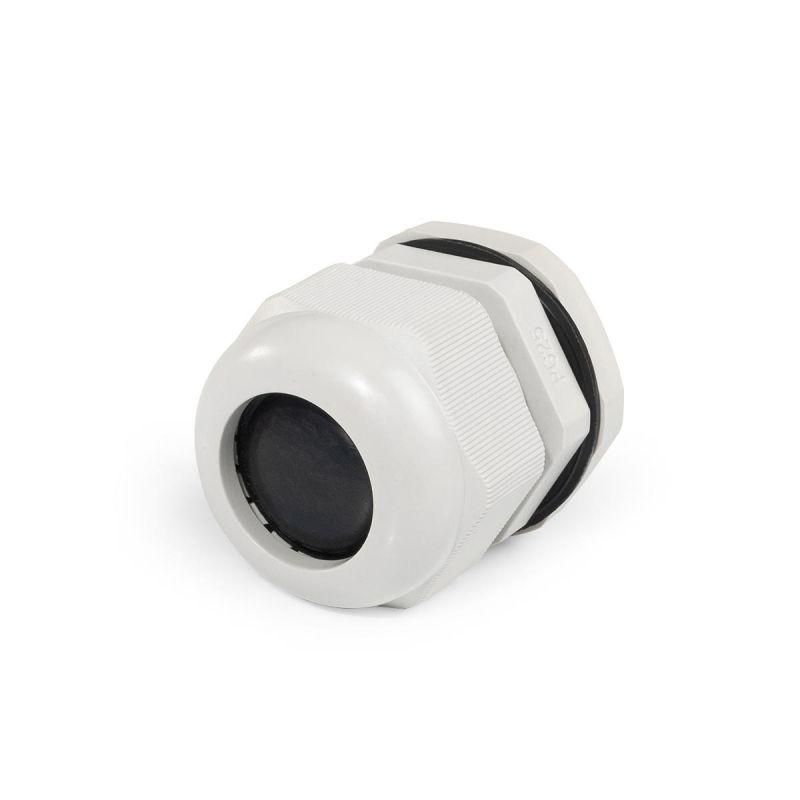

Ввод кабельный пластиковый PG 25 (16-20 мм) (уп.50шт) Fortisflex 88165 КВТ

Ввод кабельный пластиковый PG 25 (16-20 мм) от Fortisflex и КВТ (арт. 88165) предназначен для герметичного вывода кабелей диаметром 16–20 мм в электрошкафы и оборудование, обеспечивая надёжную защиту от пыли и воды при высоких температурных нагрузках.

Назначение и область применения

Ввод кабельный пластиковый PG 25 (16-20 мм) используется для прохода силовых и сигнальных кабелей через стенки металлических или пластиковых корпусов оборудования. Подходит для установки в распределительных щитах, станках, автоматизированных линиях, системах управления и других устройствах, требующих защиты от внешней среды. Применяется в условиях повышенной запылённости, влажности, а также там, где возможны воздействия масел и топлив.

Технические характеристики

• Номинальный размер резьбы: PG 25 (по DIN 40430)
• Диапазон диаметров кабеля: 16–20 мм
• Материал корпуса: полиамид PA6.6, самозатухающий, соответствует UL94V2
• Материал уплотнения: неопрен
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: от –40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Длина резьбы: 11 мм
• Тип уплотнения: эластичное кольцо с фиксацией по диаметру кабеля
• Наличие контргайки: да — обеспечивает жёсткую фиксацию и противодействует вибрационному ослаблению
• Размер ключа: 37 мм — маркировка нанесена на гайку для быстрого определения
• Цвет: светло-серый
• Покрытие: никелированное — повышает коррозионную стойкость
• Состав: безгалогенный — безопасен при горении, соответствует экологическим требованиям
• Исполнение: прямолинейное — удобно для прямых проходов без угловых решений

Совместимость и монтаж

Ввод кабельный пластиковый PG 25 (16-20 мм) совместим со стандартными отверстиями диаметром 25,5 мм, просверленными в корпусах из стали, алюминия или композитных материалов. Для точного сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с набором матриц НМПО-PG. Установка выполняется путём вставки в подготовленное отверстие и затяжки контргайки ключом на 37 мм. Уплотнительное кольцо плотно обжимается вокруг кабеля при затяжке — не требуется дополнительная регулировка.

Безопасность и стандарты

• Соответствие стандарту DIN 40430 для резьбы PG
• Самозатухающий материал корпуса по UL94V2 — снижает риск распространения пламени
• Отсутствие галогенов — минимизация токсичных выбросов при возгорании
• IP65 — защищает от пылевого оседания и водных струй, что важно для промышленных условий

Преимущества

• Контргайка с засечками исключает самоотвинчивание даже при вибрациях
• Никелированное покрытие увеличивает срок службы в агрессивных средах
• Неопреновое уплотнение сохраняет эластичность при экстремальных температурах
• Защитная мембрана внутри корпуса препятствует проникновению пыли внутрь шкафа
• Высокая термостойкость позволяет использовать в нагреваемых зонах и рядом с двигателями
• Устойчивость к синтетическим маслам, бензину, дизтопливу — идеально для машинного оборудования

Ограничения применения

• Не предназначено для постоянного погружения в воду — степень защиты IP65 недостаточна для подводного использования
• Не рекомендуется применять с кабелями меньше 16 мм — уплотнение будет слабым, возможна потеря герметичности
• При температурах выше +100 °C длительное время эксплуатация не гарантируется — допустимо лишь кратковременное превышение до +120 °C
• Не подходит для кабелей с жёсткой бронёй или крупным внешним диаметром — может повредить уплотнитель

Примеры использования

• Ввод кабелей питания и управления в частотных преобразователях
• Подключение датчиков и исполнительных механизмов на конвейерах
• Герметизация входов в шкафы ЧПУ и металлорежущего оборудования
• Фиксация кабелей в насосных станциях и системах автономного водоснабжения
• Электрооборудование в пищевой и химической промышленности — благодаря безгалогенному составу

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен находиться в пределе 16–20 мм; меньшие кабели требуют переходника или другого типа ввода
• Используйте только ключ на 37 мм — другие размеры могут повредить резьбу или стопорные засечки
• Затягивайте контргайку равномерно, без перегрузки — переусердствование может деформировать уплотнение
• При использовании в местах с высокой вибрацией дополнительно закрепите ввод хомутом или крепёжной планкой
• Для массовой установки используйте гидравлический пресс с подходящими матрицами — это повысит скорость и точность монтажа
• Проверяйте целостность уплотнительного кольца перед каждой заменой — трещины или сплющенность снижают защиту IP65
