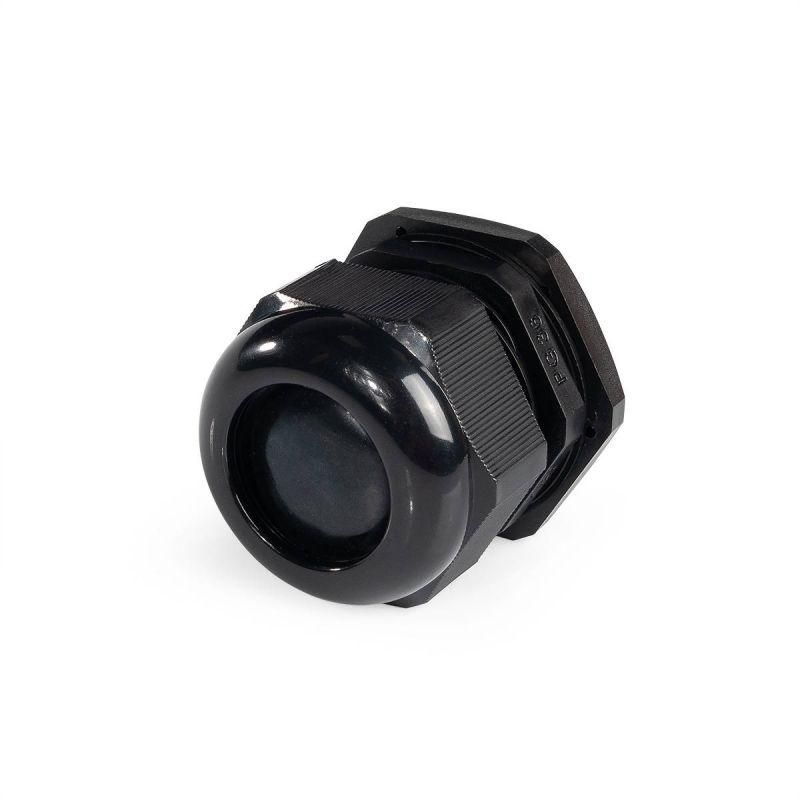

Ввод кабельный пластиковый PG 36 (22-32 мм) черн. (уп.25шт) Fortisflex 88648 КВТ

Ввод кабельный пластиковый PG 36 (22–32 мм) черный от Fortisflex и КВТ предназначен для надёжного и герметичного ввода кабелей в электрошкафы и оборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Этот ввод соответствует требованиям промышленной эксплуатации и совместим с широким спектром кабелей диаметром 22–32 мм.

Назначение и область применения

Ввод кабельный пластиковый PG 36 (22–32 мм) черный используется для герметизации проходов кабелей через стенки электрических шкафов, распределительных устройств, станков, автоматизированных линий и другого промышленного оборудования. Применяется там, где важна долговечная защита от внешних факторов - например, на производствах с высокой запылённостью, во влажных средах или при перепадах температур.

Технические характеристики

• Диаметр вводимых кабелей: 22–32 мм
• Резьба: PG 36 по стандарту DIN 40430
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, класс горючести UL94V2, без галогенов
• Материал уплотнения: неопрен (EPDM аналог), эластичный и устойчивый к старению
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: –40 C до +100 C; кратковременно выдерживает до +120 C
• Конструкция: прямолинейный тип, с контргайкой и фиксирующими засечками для предотвращения саморазвинчивания
• Размер ключа: 58 мм - указан на гайке для быстрого определения нужного инструмента
• Цвет: чёрный
• Состав: безгалогенный материал, безопасен при возгорании

Совместимость и монтаж

Ввод кабельный пластиковый PG 36 (22–32 мм) черный монтируется в подготовленное отверстие диаметром 36 мм в стенке корпуса. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, либо набор матриц НМПО-PG. Установка выполняется в два этапа: сначала ввод вставляется в отверстие, затем затягивается контргайка с помощью ключа на 58 мм. Особые засечки на гайке исключают её самоотвинчивание при вибрации.

Безопасность и стандарты

Конструкция соответствует нормам DIN 40430 для резьбы PG и обеспечивает степень защиты IP65. Материал корпуса сертифицирован по UL94V2 - самозатухающий, не распространяет пламя. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве или возгорании, что важно для закрытых помещений и систем с повышенными требованиями к экологической безопасности.

Преимущества

• Высокая прочность корпуса из полиамида - устойчив к ударным нагрузкам и химическому воздействию
• Неопреновое уплотнение сохраняет эластичность при экстремальных температурах
• Фиксация контргайкой с засечками гарантирует надёжность даже при длительной вибрации
• Маркировка размера ключа на гайке ускоряет установку и минимизирует ошибки
• Защитная мембрана внутри предотвращает проникновение пыли даже при частично ослабленном соединении
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Ограничения применения

Ввод кабельный пластиковый PG 36 (22–32 мм) черный не предназначен для постоянного погружения в воду - хотя заявлено IP65, а не IP67/IP68, указанные в описании производителя, вероятно, является ошибкой. Также не следует использовать в условиях постоянного давления выше атмосферного или при наличии открытого пламени. Не подходит для кабелей с диаметром менее 22 мм или более 32 мм - уплотнение не будет работать эффективно.

Примеры использования

• Электрошкафы на заводах с технологическими линиями
• Щиты управления насосными станциями
• Оборудование пищевой и фармацевтической промышленности (благодаря безгалогенному составу)
• Автоматические конвейеры и роботизированные комплексы
• Наружные устройства с защитой от осадков и пыли

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно входить в диапазон 22–32 мм. Слишком тонкий кабель не обеспечит плотного уплотнения.
• Используйте только ключ на 58 мм для затяжки - другие размеры могут повредить резьбу или засечки.
• При установке в металлические панели убедитесь, что края отверстия не имеют заусенец - они могут повредить уплотнитель.
• Для многожильных кабелей с жесткой оболочкой перед введением слегка смягчите край термически или используйте смазку на основе силикона.
• Не применяйте этот ввод в качестве замены для вводов с IP67/68 - если требуется погружение в воду, выбирайте модели с соответствующей защитой.
