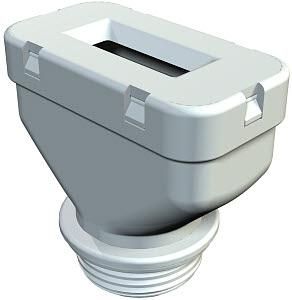

Кабельный ввод плоский M25 | 2013007 OBO Bettermann 106 FL 8 33

Кабельный ввод плоский M25 от OBO BETTERMANN (артикул 106 FL M25 8 33, 2013007) предназначен для герметичного вывода плоских кабелей через стенки корпусов, обеспечивая механическую фиксацию и защиту от внешних воздействий. Устройство совмещает простоту установки с надежной защитой для кабелей с прямоугольным сечением.

Назначение и область применения

Кабельный ввод плоский M25 используется для прохода плоских силовых или управляющих кабелей через металлические или пластиковые панели, шкафы, корпуса оборудования. Подходит для условий, где требуется компактное решение для кабелей с широким сечением, например, в системах автоматизации, на производственных линиях, в распределительных щитах и устройствах управления.

Технические характеристики

• Номинальный размер резьбы: M25 - стандартная метрическая резьба для крепления в отверстие 25 мм
• Диапазон внешних диаметров кабеля: 30–33 мм - подходит для толстых плоских кабелей, таких как многожильные гибкие провода с прямоугольным сечением
• Степень защиты IP31: защищает от твердых частиц крупнее 2,5 мм и от вертикально падающих капель воды
• Материал: полиэтилен - устойчив к химическим веществам, влаге и перепадам температур
• Тип уплотнения: уплотнительное кольцо - обеспечивает плотную посадку вокруг кабеля
• Защита по радиусу изгиба и от перегибов: да - предотвращает повреждение жил кабеля при изгибах и нагрузках
• Исполнение: прямолинейный - кабель выходит под углом 90° к корпусу, без поворота
• Рабочая температура: от –40 C до +90 C - подходит для холодных и нагреваемых сред
• Цвет: темно-серый
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Кабельный ввод плоский M25 монтируется в круглое отверстие диаметром 25 мм с внутренней резьбой. Для установки необходимо:

• Заготовить отверстие точно по размеру - допуск +-0,5 мм
• Вставить устройство в отверстие и закрутить контргайку снаружи
• Протянуть плоский кабель через центральное отверстие - он должен полностью входить в зону уплотнения (диаметр 30–33 мм)
• Не использовать с круглыми кабелями - уплотнитель рассчитан исключительно на плоскую форму

Фиксация осуществляется за счет давления уплотнительного кольца на поверхность кабеля. Недостаточное усилие затяжки снижает степень защиты.

Безопасность и стандарты

Кабельный ввод соответствует требованиям к электрооборудованию для промышленного использования. Степень защиты IP31 соответствует ГОСТ 14254. Материал полиэтилен не содержит галогенов и не выделяет токсичных паров при нормальных условиях эксплуатации.

Преимущества

• Специальная форма уплотнения позволяет безопасно вводить именно плоские кабели - решает проблему, которую не решают обычные вводы
• Защита от перегибов продлевает срок службы кабеля, особенно в местах частых перемещений
• Высокая термостойкость материала - работает в суровых климатических условиях
• Простая установка без специнструментов - достаточно гаечного ключа

Ограничения применения

• Не подходит для кабелей с диаметром менее 30 мм или более 33 мм - возможен проскок, потеря герметичности
• IP31 недостаточно для влажных помещений с брызгами или мытьем - не используйте в мойках, на улице или в пищевой промышленности
• Не предназначена для высоких механических нагрузок - не применяйте как точку крепления кабеля, не вытягивайте его после монтажа
• Не рекомендуется для кабелей с металлической оплеткой - материал полиэтилен не обеспечивает ЭМС-защиту

Примеры использования

• Подключение плоских кабелей питания к промышленному станку с ЧПУ
• Ввод сигнальных кабелей в шкаф управления конвейера
• Проход кабеля через стенку распределительного щита в цеху с повышенной запыленностью
• Монтаж в оборудовании для логистики - там, где используются плоские кабели с большим количеством жил

Практические советы

• Перед установкой проверьте фактический диаметр кабеля - некоторые производители указывают “номинальный” размер, который отличается от реального
• Если кабель слишком мягкий, слегка подтяните уплотнительное кольцо - это повысит герметичность
• Не используйте смазку или масла при монтаже - они размягчают полиэтилен и нарушают уплотнение
• Для кабелей с жесткой оболочкой - перед введением сделайте легкую фаску на торце, чтобы избежать повреждения уплотнителя
• Артикулы 106 FL M25 8 33 и 2013007 - это один и тот же продукт; второй номер - внутренний код OBO BETTERMANN
