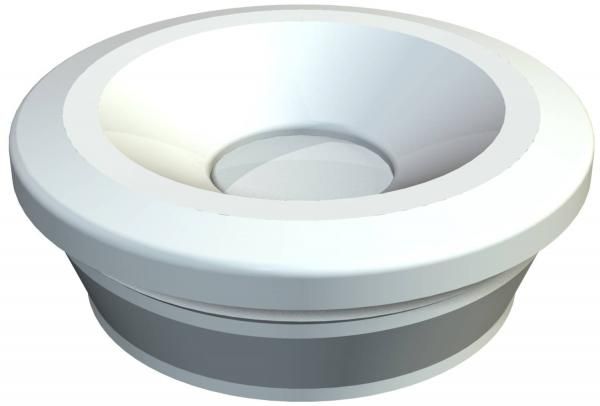

Ниппель Ø7-13 мм | 2012030 OBO Bettermann 89

Ниппель 7-13 мм с мембраной, диаметр монтажного отверстия 18.5–19 мм, степень защиты IP54 от OBO BETTERMANN (артикулы 89 и 2012030) предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая надежную изоляцию от пыли и брызг воды.

Назначение и область применения

Этот закрытый вводный ниппель используется для пропуска кабелей и проводов через стенки шкафов, корпусов или панелей толщиной до 1,8 мм. Подходит для установки в условиях, где есть риск попадания пыли или влаги - например, на производстве, в автоматизированных системах, на станках, в распределительных щитах. Мембрана плотно обжимает кабель, предотвращая его перемещение и обеспечивая герметичность.

Технические характеристики

• Диапазон герметизации кабеля: 7–13 мм
• Диаметр монтажного отверстия: 18,5–19 мм
• Максимальная толщина стенки, которую можно просверлить: 1,8 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и от брызг воды со всех сторон
• Материал: полиэтилен - устойчив к химическим воздействиям, не выделяет галогены при нагреве
• Цвет: светло-серый
• Номинальный размер PG: 11
• Исполнение: закрытого типа - без доступа внутрь после монтажа

Совместимость и монтаж

Ниппель 7-13 мм с мембраной совместим с кабелями и проводами внешним диаметром от 7 до 13 мм. Для установки требуется просверлить отверстие точно 18,5–19 мм - меньшее отверстие не позволит вставить ниппель, большее - нарушит герметичность. Установка выполняется вручную: ниппель вставляется в отверстие до упора, мембрана сама адаптируется под диаметр кабеля. Кабель протягивается через центральное отверстие мембраны. Никаких дополнительных креплений или инструментов не требует.

Безопасность и стандарты

Материал изготовлен без галогенов - при возгорании не выделяет токсичных газов, что соответствует требованиям безопасности для замкнутых пространств. Соответствует нормам для электротехнических компонентов, применяемых в промышленном оборудовании. Стандарт IP54 подтверждает уровень защиты от пыли и брызг, но не рассчитан на длительное погружение или струйный поток воды.

Преимущества

• Автоматическая герметизация за счет эластичной мембраны - не нуждается в регулировке
• Удобство монтажа: один элемент решает задачи фиксации, герметизации и защиты
• Высокая механическая прочность материала - устойчив к деформациям при затяжке кабеля
• Не содержит галогенов - безопасен для людей и оборудования в случае перегрева
• Светло-серый цвет легко сочетается с большинством металлических и пластиковых корпусов

Ограничения применения

• Не подходит для кабелей меньше 7 мм - мембрана не будет достаточно зажимать, возможна утечка
• Не предназначена для кабелей больше 13 мм - риск повреждения мембраны и потери герметичности
• Максимальная толщина стенки - 1,8 мм; при больших значениях ниппель не сможет плотно прилегать
• IP54 недостаточно для открытых площадок, дождевых зон или мойки под давлением
• Не рекомендован для частого демонтажа - мембрана теряет эластичность после нескольких вставок/вытягиваний

Примеры использования

• Ввод силового кабеля в шкаф управления станком
• Подключение сигнальных проводов к контроллеру в цеховой автоматике
• Герметизация входа кабеля в распределительный щит на производственной линии
• Фиксация и защита кабелей в пультах управления с ограниченным пространством

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен находиться в диапазоне 7–13 мм. Лучше выбирать кабели с запасом по диаметру (например, 10–12 мм), чтобы мембрана хорошо обжимала
• Сверлите отверстие строго 18,5–19 мм. Используйте сверло с точной калибровкой - даже 0,5 мм лишнего нарушают герметичность
• Если кабель жесткий, слегка смажьте его поверхность мыльным раствором - так легче ввести его в мембрану без повреждений
• Не используйте этот ниппель там, где требуется высокая степень защиты (IP66/IP67); для таких условий выбирайте модели с резьбой и уплотнительными кольцами
• Артикулы 89 и 2012030 - это один и тот же продукт. Разница лишь в номере партии или системы учета. Оба подходят для замены друг друга.
