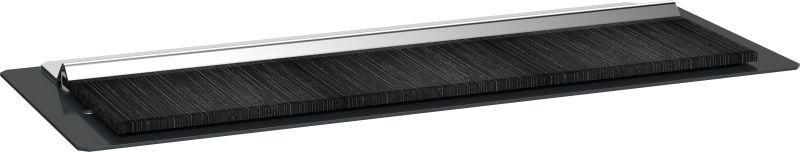

Ввод кабельный щеточный 170х78мм для шкафа 10дюйм LINEA WS черн. ITK BE05-180-55M-LWS IEK

Ввод кабельный щеточный 170х78мм для шкафа 10 дюймов черный от ITK (IEK) предназначен для герметизации проходов кабелей в шкафах управления, обеспечивая защиту от пыли и механических повреждений. Артикул be05-180-55m-lws совместим с сериями LINEA WS, WE и LINEA W.

Назначение и область применения

Этот щеточный ввод используется для пропуска кабельных линий через стенки металлических шкафов управления, сохраняя степень защиты внутреннего оборудования. Подходит для установки на нижнюю или верхнюю поверхность шкафа. Предназначен для помещений с высокой запыленностью — например, на производстве, в цехах, на конвейерах или у станков с ЧПУ.

Технические характеристики

• Размеры: 170×78 мм — соответствует стандартному габариту шкафа 10 дюймов
• Тип ввода: щеточный — мягкие волокна обеспечивают плотное прилегание к кабелям различного диаметра
• Материал корпуса: сталь — прочная и долговечная конструкция
• Покрытие: порошковое — устойчиво к коррозии и механическому износу
• Предварительная штамповка: да — готовые отверстия для быстрой фиксации болтами
• Цвет: черный — сочетается с корпусами серии LINEA WS

Совместимость и монтаж

Ввод кабельный щеточный 170х78мм для шкафа 10 дюймов черный рассчитан на установку в шкафы серии LINEA WS, WE и LINEA W. Штампованные отверстия позволяют закрепить устройство четырьмя болтами M4 без дополнительной сверления. Для монтажа требуется доступ к кромке шкафа — ввод устанавливается с внешней стороны, после чего кабели продеваются через щетку. Не требует специальных инструментов — достаточно отвертки и ключа на 7 мм.

Преимущества

• Герметичность за счет плотного контакта щетины с кабелями — снижает риск попадания пыли и влаги
• Не требует замены при изменении количества или диаметра проводов — щетка адаптируется автоматически
• Высокая механическая прочность благодаря стальному корпусу и порошковому покрытию
• Удобство монтажа — наличие предварительно выполненных отверстий экономит время сборки

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах — отсутствует взрывозащита
• Не обеспечивает IP67/IP68 — защита направлена против пыли, но не против длительного воздействия воды
• Подходит только для кабелей с жесткой изоляцией — гибкие многожильные провода могут выскальзывать при частых движениях
• Не рекомендован для установки на тонкостенные шкафы толщиной менее 1,5 мм — возможна деформация

Примеры использования

• Шкаф управления станком с ЧПУ — пропуск силовых и сигнальных кабелей без потери степени защиты
• Линия конвейера в пищевой промышленности — защита от пыли муки, сахара, крахмала
• Автоматизированный склад — герметизация вводов в шкафах PLC и частотных преобразователях
• Производственные участки с высокой запыленностью — металлургия, деревообработка, химическая промышленность

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех кабелей не превышает ширину щетки — иначе эффективность защиты снижается
• Не перегружайте щетку более чем 15–20 кабелями одновременно — это увеличивает трение и риск повреждения изоляции
• При использовании в условиях вибраций дополнительно закрепите кабели хомутами внутри шкафа — чтобы нагрузка не передавалась на щетку
• Артикул be05-180-55m-lws совпадает с размером шкафа LINEA WS — используйте его как оригинальную комплектацию, а не как универсальный аналог
• При необходимости замены щетки — можно заказать отдельные вставки; корпус остается пригодным для повторного использования
