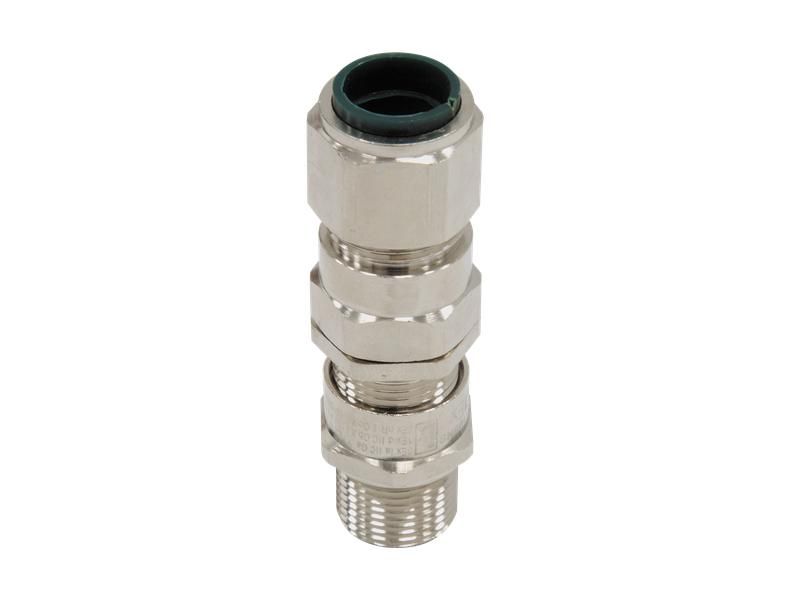

Ввод кабельный взрывозащищенный М20х1,5 DSA1SMXS | 2327010140 Световые Технологии

Ввод кабельный взрывозащищенный М20х1,5 DSA1SMXS от компании Световые Технологии предназначен для герметичного ввода бронированных кабелей во взрывоопасные зоны, обеспечивая надёжную изоляцию и механическую фиксацию. Артикул 2327010140 соответствует серии DSA и используется там, где важна безопасность в условиях повышенного риска возгорания.

Назначение и область применения

Ввод кабельный взрывозащищенный М20х1,5 DSA1SMXS применяется для прохода бронированных силовых и контрольных кабелей через стенки оборудования, установленного в зонах с опасностью взрыва газов или пыли. Обеспечивает одновременно уплотнение и крепление кабеля, предотвращая распространение пламени или давления внутрь устройства.

• Зоны применения по газу: Zone 1, Zone 2
• Зоны применения по пыли: Zone 21, Zone 22
• Подходит для стационарного, передвижного и переносного оборудования

Технические характеристики

• Резьба: M20×1,5 - метрическая, стандарта ISO
• Материал корпуса: латунь с никелированием или нержавеющая сталь
• Температурный диапазон: от –60 C до +125 C
• Виды взрывозащиты: “d” (взрывонепроницаемая оболочка), “t” (защита от воспламенения пыли)
• Уплотнение: выполнено на основе эластомерных колец, совместимых с бронированной оболочкой кабеля

Совместимость и монтаж

Ввод кабельный М20х1,5 DSA1SMXS рассчитан на установку в отверстия с резьбой M20×1,5. Для правильного монтажа:

• Используется только с бронированными кабелями - без брони возможна потеря степени защиты
• Посадочный диаметр кабеля должен соответствовать допустимому диапазону, указанному в документации производителя (обычно 8–12 мм)
• Перед затяжкой проверьте целостность уплотнительного кольца
• Затягивать необходимо равномерным моментом - переусиливать нельзя, чтобы не повредить резьбу или уплотнение

Безопасность и стандарты

Ввод кабельный DSA1SMXS сертифицирован согласно требованиям ГОСТ IEC 60079-0, ГОСТ IEC 60079-1 и ГОСТ IEC 60079-31, что подтверждает соответствие нормам для работы во взрывоопасных средах. Применяемые материалы и исполнение обеспечивают класс защиты IP66/IP67 при соблюдении условий монтажа.

Преимущества

• Высокая химическая стойкость материала корпуса - выдерживает воздействие масел, растворителей, агрессивных паров
• Широкий температурный диапазон позволяет использовать в холодных регионах и рядом с нагревательными элементами
• Никелирование поверхности защищает от коррозии, продлевая срок службы в агрессивных средах
• Одновременная функция уплотнения и крепления снижает количество комплектующих в сборке

Ограничения применения

• Не для неметаллических (например, пластиковых) кабелей - требуются специальные типы вводов
• Не рекомендовано применение в средах с постоянным погружением в жидкости - хотя IP67, длительное погружение может нарушить герметичность
• Не следует использовать с кабелями, имеющими внешний диаметр менее 8 мм или более 12 мм - риск потери взрывозащиты
• Не подлежит ремонту - при повреждении замена обязательна

Примеры использования

• Электродвигатели на нефтегазовых объектах
• Контрольные щиты на химических производствах
• Оборудование углеобогащения и шахтные системы
• Аппараты в пищевой промышленности с частой мойкой (при использовании нержавеющей стали)

Практические советы

• Выбирая между латунью и нержавеющей сталью - для агрессивных сред (солевые туманы, кислоты) лучше нержавейка
• Проверяйте наличие сертификатов на партию - особенно важно для госзакупок и АСУ ТП
• При групповой установке нескольких вводов - расстояние между ними должно исключать контакт проводов внутри корпуса
• Фиксируйте кабель дополнительно после входа в оборудование - даже при наличии хорошего ввода, свободный конец кабеля может вызывать нагрузку на соединение
