Ввод питания правый RS 3C TRACK PCR WH 65х32мм бел. 19131021019

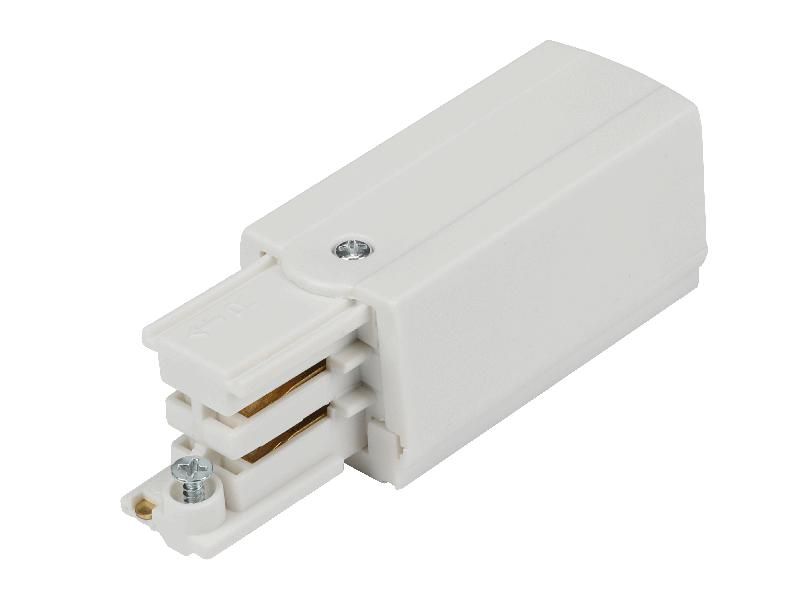

Ввод питания правый RS 3C TRACK PCR 65х32 мм белый - устройство для подключения трековой системы освещения к сети 230–400 В, обеспечивает надёжный ввод электроэнергии с возможностью подключения шины. Бренд Русский Свет, артикул 19131021019.

Назначение и область применения

Ввод питания правый RS 3C TRACK PCR 65х32 мм белый предназначен для подключения трековых систем освещения к трёхфазной электросети. Устройство устанавливается на конце трека и служит точкой входа энергии - через него питание поступает на все светильники, закреплённые по всей длине трека. Подходит для коммерческих помещений: торговых залов, выставочных площадей, офисов, галерей, где используется модульное освещение на направляющих.

Технические характеристики

• Номинальное напряжение: 230...400 В - работает в сетях с линейным напряжением до 400 В, что соответствует трёхфазному подключению 380/220 В.
• Количество фаз: 3 - поддерживает трёхфазное питание, позволяет равномерно распределить нагрузку между фазами.
• Максимальная мощность на одну фазу: 3700 Вт - каждая из трёх фаз может нагружаться до 3,7 кВт, суммарная мощность системы - до 11,1 кВт.
• Класс защиты: I - требует обязательного подключения к заземляющему проводнику (PE) для безопасности.
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток.
• Цвет: белый - сочетается с большинством интерьеров и трековых систем.
• Габариты: 65×32 мм - компактный размер, легко интегрируется в стандартную трековую систему.
• Подключение шины: да - совместим с DIN-шиной для удобного соединения с автоматическими выключателями или УЗО внутри распределительной коробки.

Совместимость и монтаж

Ввод питания правый RS 3C TRACK PCR 65х32 мм белый совместим с трековыми системами серии RS 3C TRACK от Русский Свет. Монтируется на правый торец трека - фиксируется механически, затем подключаются три фазы (L1, L2, L3), ноль (N) и заземление (PE). Для подключения используйте кабель сечением не менее 2,5 мм2. Обязательно отключите питание перед установкой. После монтажа проверьте плотность контактов и отсутствие перекосов в креплении.

Безопасность и стандарты

Устройство соответствует требованиям класса защиты I - обязательно использование заземления. Напряжение 230–400 В указывает на применение в промышленных и коммерческих объектах, где соблюдаются нормы ПУЭ. Отсутствие IP-рейтинга означает, что устройство предназначено только для внутренней установки в сухих помещениях - не допускается эксплуатация во влажных средах или на улице.

Преимущества

• Трёхфазное питание снижает нагрузку на каждую фазу - позволяет подключать больше светильников без перегрузки.
• Поддержка подключения шины упрощает сборку распределительной коробки - можно сразу соединить с автоматами.
• Стандартные габариты обеспечивают совместимость с основными трековыми системами того же бренда.
• Пластиковый корпус безопасен, не требует специального обслуживания.

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли.
• Только для трёхфазных сетей - нельзя использовать в однофазных системах 220 В без преобразования.
• Максимальная мощность на фазу - 3700 Вт; превышение вызовет перегрев и выход из строя.
• Требуется заземление - невозможна установка без подключения PE-проводника.

Примеры использования

• Торговые центры: трековая система с LED-светильниками, равномерно распределёнными по длинному потолку.
• Выставочные залы: изменяемые световые сценарии с управляемыми прожекторами на треке.
• Офисы с открытой планировкой: направленное освещение рабочих зон с помощью поворотных светильников.
• Арт-галереи: точечное освещение картин и экспонатов с регулируемым углом.

Практические советы

• Перед покупкой убедитесь, что ваш трек имеет правосторонний ввод - этот элемент устанавливается именно на правом конце.
• Используйте кабели с медными жилами и изоляцией, рассчитанной на 750 В - даже при 400 В запас прочности важен.
• Не забудьте про заземление: без PE-провода устройство не будет работать безопасно, даже если внешне всё подключено.
• Если нагрузка близка к пределу (3700 Вт/фаза), рекомендуется установить автоматический выключатель на 16 А на каждой фазе.
• При замене старого ввода - отключите весь участок трека, чтобы избежать случайного включения.
