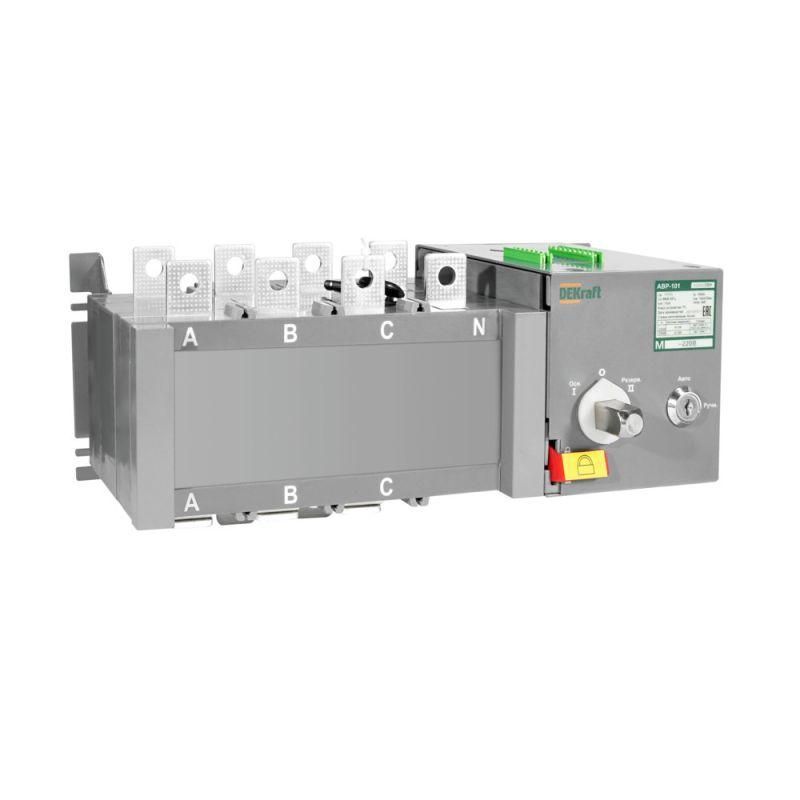

Ввод резерва автоматический АВР АВР-103 3п 250А 10кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42049DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 250А, 3P, 10кА АВР-103 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основной и резервной линиями. Устройство предназначено для надежного управления электроснабжением в критически важных системах.

Назначение и область применения

АВР-103 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при отказе одного из них. Обеспечивает непрерывную работу оборудования без ручного вмешательства. Применяется в распределительных устройствах ГРЩ и ВРУ на объектах с высокими требованиями к надежности: промышленных предприятиях, ЖКХ, транспортных узлах, больницах, серверных и объектах энергетики.

Технические характеристики

• Количество полюсов: 3 - позволяет коммутировать все три фазы одновременно
• Номинальный ток: 250 А - рассчитан на нагрузки до 250 ампер в каждой фазе
• Короткозамыкательная способность: 10 кА - выдерживает аварийные токи короткого замыкания до 10 килоампер
• Тип переключения: реверсивный - обеспечивает механическую блокировку против одновременного включения обоих источников
• Моторный привод - автоматическое переключение без участия оператора
• Вспомогательные клеммы и сухой контакт - позволяют передавать сигналы состояния в системы контроля и АСУ ТП
• Modbus RTU - интерфейс для удалённого мониторинга и управления через шину связи
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

АВР-103 совместим с большинством стандартных выключателями и переключателями напряжения, что упрощает интеграцию в существующие распределительные щиты. Блочная конструкция позволяет легко заменить или модифицировать компоненты без демонтажа всего устройства. Монтаж выполняется в вертикальном положении в ГРЩ или ячейках ВРУ. Посадочные размеры соответствуют типовым решениям для устройств класса 250 А. Для подключения внешних цепей управления используются предусмотренные вспомогательные клеммы.

Безопасность и стандарты

АВР-103 спроектирован с учетом требований к безопасности электроустановок. Реверсивный механизм исключает параллельное включение двух источников, предотвращая опасные режимы работы. Наличие механической блокировки и сухого контакта гарантирует соответствие принципам функциональной безопасности. Сертифицирован для применения в сетях переменного тока до 1000 В.

Преимущества

• Блочная сборка - упрощает сервис, ремонт и замену элементов
• Удобство настройки - возможность регулировки временных задержек и порогов переключения через внешние контроллеры
• Интеграция с АСУ ТП - Modbus RTU позволяет подключать устройство к системам централизованного управления
• Сигнализация состояния - сухой контакт и вспомогательные клеммы передают информацию о положении переключателя и наличии напряжения
• Компактный разъединитель - экономит место в щите при сохранении всех функций

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации выше нормированной для промышленного оборудования
• Требует стабильного напряжения сети для корректной работы модулей управления - скачки свыше +-15% могут вызывать ложные срабатывания
• Не имеет встроенной защиты от перегрузки - необходимо использовать в связке с автоматическими выключателями
• Не рекомендован для открытого монтажа вне помещений без дополнительной защиты корпуса

Примеры использования

• Энергообъекты: резервирование питания насосных станций и систем освещения
• Производственные линии: обеспечение работы станков при отключении основного питания
• Жилые дома и КТП: поддержание работы лифтов, систем пожарной сигнализации
• Транспорт: питание светофоров, систем видеонаблюдения на железнодорожных станциях

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и габаритов АВР-103 месту установки - особенно важно при замене старого оборудования
• Подключайте сухой контакт и Modbus к контроллеру заранее, чтобы протестировать логику переключения до запуска
• Убедитесь, что резервный источник имеет достаточную мощность и стабильность для покрытия всей нагрузки
• При использовании в условиях повышенной влажности или пыли - используйте дополнительные кожухи IP54 и выше
• Обязательно проведите первичную настройку времени задержки переключения - слишком маленький интервал может вызвать ложные срабатывания при кратковременных просадках напряжения
