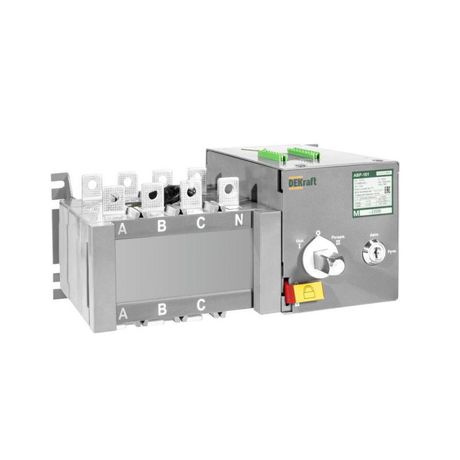

Ввод резерва автоматический АВР АВР-102 3п 100А 10кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42032DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 100A, 3P, 10кА АВР-102 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основным и резервным источниками. Устройство предназначено для надежного управления электроснабжением в распределительных щитах промышленных, жилых и транспортных объектов.

Назначение и область применения

АВР-102 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при отказе одного из них. Обеспечивает непрерывную работу оборудования, требующего высокой степени надежности. Применяется в ГРЩ, ВРУ и других распределительных устройствах на объектах: промышленных предприятиях, ЖЭКах, транспортных узлах, больницах, серверных и объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3P
• Кратковременная прочность на короткое замыкание: 10 кА
• Тип переключения: реверсивный с моторным приводом
• Наличие сухих контактов: да - для передачи сигналов в систему контроля и автоматизации
• Наличие вспомогательных клемм: да - для подключения сигнализации, блокировок и внешних управлений
• Наличие дополнительной клеммы: да - для гибкого подключения внешних цепей
• Конструкция: компактный разъединитель встроен в корпус, исключающий необходимость внешнего монтажа отдельного разъединителя

Совместимость и монтаж

АВР-102 совместим с выключателями-разъединителями и реверсивными переключателями напряжения, что позволяет использовать его в существующих схемах без доработки. Монтаж выполняется в шкафах ГРЩ или ВРУ. Крепление - на DIN-рейке или фиксация в панели через монтажные отверстия. Подключение входных/выходных кабелей осуществляется к верхним и нижним зажимам. Для работы требуется внешнее управление (например, от контроллера) или автономная логика на базе сухих контактов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Конструкция исключает возможность одновременного замыкания обоих источников благодаря механической блокировке реверсивного механизма. Наличие сухих контактов и вспомогательных клемм позволяет реализовать системы защиты и сигнализации согласно ПУЭ.

Преимущества

• Интегрированный моторный привод - не требует внешней установки исполнительного механизма
• Компактный разъединитель в одном корпусе снижает объем занимаемого места в шкафу
• Готовые сухие контакты и вспомогательные клеммы ускоряют интеграцию в АСУ ТП
• Высокая коммутационная способность (10 кА) обеспечивает безопасность при аварийных режимах
• Модульная конструкция упрощает сервисное обслуживание и замену компонентов

Ограничения применения

• Не предназначен для постоянного переключения - частые операции сокращают срок службы привода
• Требует стабильного напряжения управления (обычно 220 В AC); не работает при значительных проседаниях сети
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять в паре с автоматическими выключателями
• Не рассчитан на использование вне помещений без дополнительной герметизации

Примеры использования

• Обеспечение питания серверной комнаты при отключении основного электроснабжения
• Переключение на дизель-генератор в случае аварии в сетях ЖКХ
• Поддержание работы конвейерной линии на заводе при смене источника питания
• Резервирование освещения и вентиляции в медицинских учреждениях

Практические советы

• При проектировании проверьте соответствие номинального тока (100 А) нагрузкам - не допускайте длительной работы близко к пределу
• Убедитесь, что схема управления предусматривает задержку переключения (не менее 5–10 сек) для стабилизации резервного источника
• Используйте сухие контакты для передачи состояния “основной источник” / “резервный источник” в SCADA-систему
• При монтаже соблюдайте минимальные зазоры вокруг устройства - доступ к клеммам должен быть свободным для диагностики
• Регулярно проверяйте механическую часть привода - смазка и отсутствие заклинивания продлевают срок службы АВР-102
