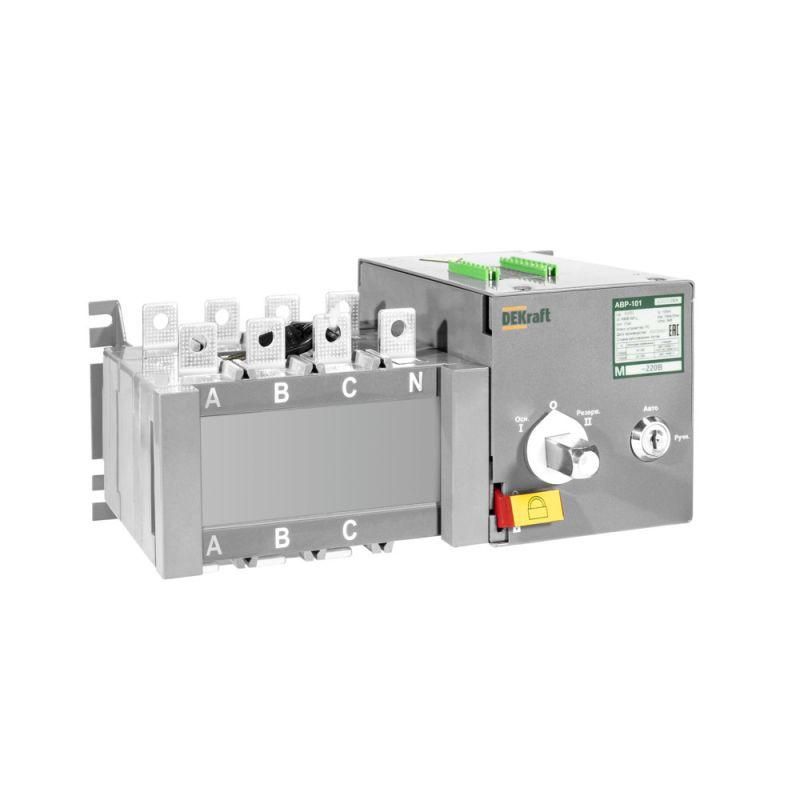

Ввод резерва автоматический АВР АВР-102 3п 160А 10кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42035DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 160A, 3P, 10кА АВР-102 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основной и резервной линиями. Устройство предназначено для надежного управления электроснабжением в критически важных системах.

Назначение и область применения

АВР-102 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при отказе одного из них. Обеспечивает непрерывную работу оборудования без ручного вмешательства. Применяется в распределительных устройствах ГРЩ и ВРУ на объектах с высокими требованиями к надежности: промышленных предприятиях, ЖКХ, транспортной инфраструктуре, больницах, серверных и объектах коммунального хозяйства.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 160 А
• Кратковременная устойчивость к току КЗ: 10 кА
• Тип переключения: реверсивный с моторным приводом
• Конструкция: блочное исполнение, компактный разъединитель
• Вспомогательные клеммы: есть
• Сухой контакт: есть
• Интерфейс связи: Modbus RTU
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

АВР-102 совместим с выключателями-разъединителями и реверсивными переключателями напряжения, что позволяет использовать его в существующих распределительных щитах без замены базового оборудования. Монтаж выполняется в шкафах ГРЩ или ВРУ. Блочная конструкция упрощает установку и обслуживание. Для подключения сигналов управления и оповещения используются вспомогательные клеммы и сухой контакт. Подключение Modbus RTU требует наличия контроллера или системы сбора данных с соответствующим протоколом.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Конструкция исключает случайное одновременное замыкание обоих входов благодаря механической блокировке реверсивного переключателя. Наличие сухого контакта и вспомогательных клемм позволяет интегрировать АВР-102 в системы контроля и аварийной сигнализации.

Преимущества

• Моторный привод обеспечивает быстрое и точное переключение без участия оператора
• Блочная конструкция снижает время монтажа и упрощает сервисное обслуживание
• Modbus RTU позволяет удаленно контролировать состояние АВР-102 и получать диагностику
• Сухой контакт и вспомогательные клеммы обеспечивают гибкую интеграцию в системы автоматизации
• Компактный разъединитель экономит место в шкафу
• Настройка параметров переключения осуществляется через внешние устройства, без вскрытия корпуса

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации или ударных нагрузок - требуется дополнительная фиксация
• Не рассчитан на использование вне помещений без защиты от осадков и прямого солнечного света
• Требует стабильного напряжения сети; частые скачки могут вызывать ложные срабатывания
• Modbus RTU работает только при наличии вторичного источника питания для модуля связи
• Номинальный ток 160 А ограничен - не подходит для мощных сетей свыше 100 кВт

Примеры использования

• Электроснабжение насосной станции водоснабжения - при отключении основного питания автоматически переходит на дизель-генератор
• Система освещения и вентиляции в больнице - обеспечение работы жизнеобеспечивающего оборудования
• Производственный конвейер с критической нагрузкой - предотвращение простоев при сбоях в сети
• Цифровая платформа управления зданием - интеграция с SCADA через Modbus RTU для мониторинга состояния АВР

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки 160 А - превышение недопустимо
• Обязательно используйте вспомогательные клеммы для подключения сигнализации о положении переключателя
• При использовании Modbus RTU убедитесь, что адрес устройства задан правильно и нет конфликта с другими устройствами в сети
• Рекомендуется периодическая проверка механической части привода - смазка подвижных элементов каждые 6–12 месяцев
• Для долговечной работы избегайте установки рядом с источниками тепла или в местах с высокой запыленностью
• При проектировании учтите, что АВР-102 требует свободного доступа для обслуживания - не закрывайте его глухими крышками
