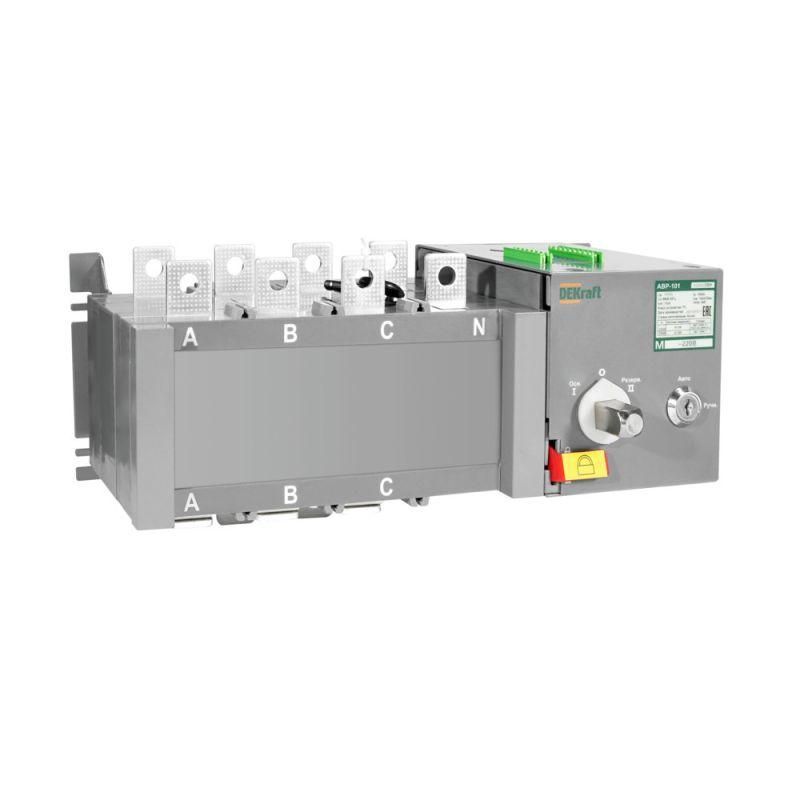

Ввод резерва автоматический АВР АВР-103 3п 160А 10кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42045DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 160А, 3P, 10кА АВР-103 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основным и резервным источниками. Устройство предназначено для надежного управления питанием в распределительных щитах промышленных, коммерческих и жилых объектов.

Назначение и область применения

АВР-103 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при аварийном отключении одного из них. Обеспечивает непрерывную работу оборудования в условиях перебоев электроэнергии. Применяется в ГРЩ, ВРУ, на предприятиях, в ЖЭКах, больницах, торговых центрах, транспортных узлах и других объектах, где важна стабильность электроснабжения.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3P
• Кратковременная прочность на короткое замыкание: 10 кА
• Тип переключения: реверсивный с моторным приводом
• Наличие сухих контактов: да - для передачи сигналов в систему контроля
• Наличие вспомогательных клемм: да - для подключения сигнализации и управления
• Наличие дополнительной клеммы: да - для внешних подключений
• Конструкция: компактный разъединитель встроен в корпус устройства
• Совместимость: с любыми выключателями-разъединителями и реверсивными переключателями напряжения

Совместимость и монтаж

АВР-103 совместим со стандартными выключателями-разъединителями и может быть установлен в шкафы ГРЩ и ВРУ с соответствующими габаритами. Монтаж выполняется на DIN-рейке или с помощью крепления к стенке шкафа. Для подключения требуется доступ к двум источникам питания (основному и резервному) и управление через сухие контакты. Подключение вспомогательных клемм позволяет интегрировать устройство в системы SCADA или пульты диспетчерского контроля. Перед установкой проверьте соответствие посадочных размеров и зазоров в шкафу - устройство требует свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

АВР-103 проектировалось с учетом требований к безопасности в распределительных сетях до 1000 В переменного тока. Конструкция исключает одновременное замыкание обоих источников благодаря механической блокировке реверсивного механизма. Наличие сухих контактов и вспомогательных клемм позволяет реализовать функции защиты и оповещения в соответствии с требованиями ПУЭ.

Преимущества

• Моторный привод обеспечивает быстрое и точное переключение без ручного вмешательства
• Интегрированный реверсивный разъединитель снижает количество элементов в цепи и повышает надежность
• Компактная форма экономит место в шкафу
• Готовые клеммы упрощают подключение сигнализации и удаленного контроля
• Высокая коммутационная способность (10 кА) гарантирует безопасность даже при КЗ

Ограничения применения

• Не предназначен для работы в средах с высокой запыленностью или агрессивными газами - требует установки в закрытый шкаф
• Не рассчитан на частое ручное переключение - длительная работа вручную может привести к износу привода
• Требует постоянного наличия двух независимых источников питания с одинаковым напряжением и фазировкой
• Не поддерживает регулировку времени задержки переключения - параметры фиксированы заводскими настройками

Примеры использования

• Обеспечение питания насосных станций в системах водоснабжения
• Поддержка работы лифтов в многоквартирных домах при отключении основного питания
• Резервирование электропитания для серверных комнат и систем связи
• Стабилизация питания на участках конвейеров на заводах
• Работа в медицинских учреждениях для поддержки жизнеобеспечивающего оборудования

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная фазировка может вызвать отказ переключения
• Убедитесь, что резервный источник имеет достаточную мощность для всех подключенных нагрузок
• Регулярно проводите тестовое переключение (1 раз в месяц) для проверки работоспособности привода
• При использовании в холодных помещениях учитывайте температурный режим эксплуатации - устройство не работает ниже -10C без обогрева
• Для сложных систем используйте сухие контакты для передачи состояния АВР-103 в систему мониторинга
