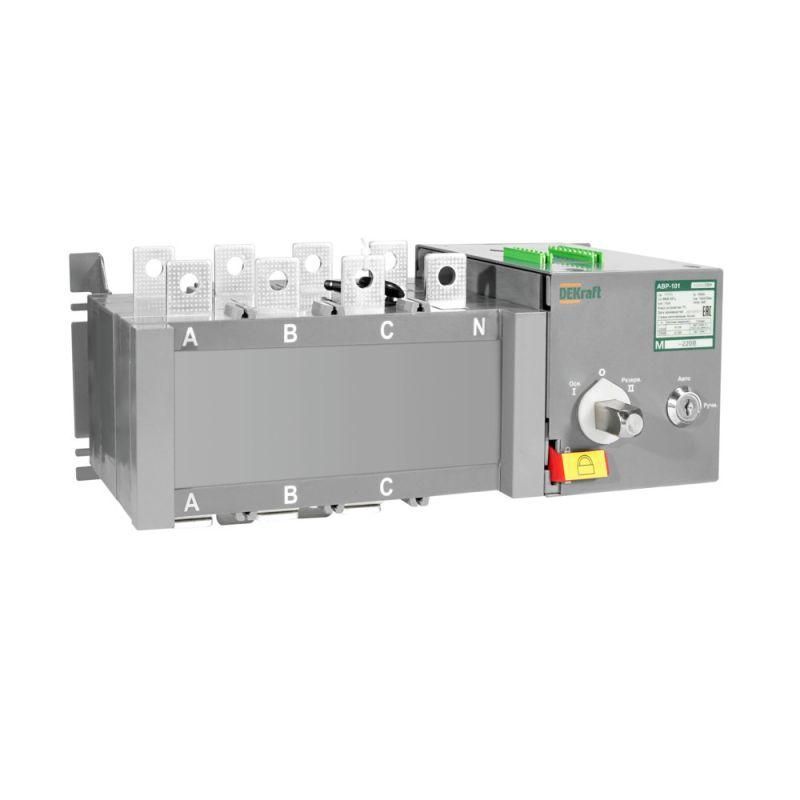

Ввод резерва автоматический АВР АВР-103 3п 200А 10кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42047DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 200A, 3P, 10кА АВР-103 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основной и резервной линиями. Устройство предназначено для надежного управления электроснабжением в критически важных системах.

Назначение и область применения

АВР-103 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при отказе одного из них. Обеспечивает непрерывную работу оборудования без ручного вмешательства. Применяется в распределительных устройствах ГРЩ и ВРУ на объектах с высокими требованиями к надежности: промышленных предприятиях, ЖКХ, больницах, транспортных узлах, серверных и коммунальных объектах.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать все три фазы сети одновременно
• Номинальный ток: 200 А - рассчитан на нагрузки до 200 ампер в каждой фазе
• Короткозамыкательная способность: 10 кА - выдерживает аварийные токи короткого замыкания до 10 тысяч ампер
• Тип переключения: реверсивный - обеспечивает механическую блокировку против одновременного включения обоих источников
• Моторный привод - автоматическое переключение без участия оператора
• Вспомогательные клеммы и сухой контакт - позволяют передавать сигналы состояния в системы контроля и АСУ ТП
• Поддержка Modbus RTU - возможность интеграции в цифровые системы управления через последовательный интерфейс
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

АВР-103 совместим с большинством стандартных выключателями и переключателями напряжения, что упрощает его интеграцию в существующие распределительные щиты. Блочная конструкция позволяет легко заменить или модифицировать компоненты без демонтажа всего устройства. Монтаж выполняется в шкафах ГРЩ или ВРУ с соблюдением требований к заземлению и доступу для обслуживания. Для подключения внешних сигналов используются предусмотренные дополнительные клеммы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Конструкция исключает случайное одновременное включение двух источников благодаря реверсивному механизму с механической блокировкой. Наличие сухого контакта и сигнализации позволяет своевременно реагировать на аварийные ситуации.

Преимущества

• Блочная сборка - упрощает сервис, ремонт и замену элементов
• Modbus RTU - позволяет удалённо отслеживать состояние и управлять переключением через SCADA-системы
• Сигнализация состояния - оповещает о сбоях, положении переключателя и наличии напряжения
• Компактный разъединитель - экономит место в шкафу при сохранении функциональности
• Удобство настройки - параметры чувствительности и задержек можно адаптировать под конкретные условия сети

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации или ударных нагрузок - требуется надёжное крепление
• Не рекомендуется использовать вне помещений без защиты от осадков и прямого солнечного света
• Требуется стабильное напряжение для питания самого привода - скачки выше +-15% могут вызвать сбои в работе
• Не поддерживает протоколы Ethernet/IP или Profibus - интеграция возможна только через Modbus RTU

Примеры использования

• Электроснабжение медицинского оборудования в больницах - переключение на генератор при отключении основной линии
• Цеховые конвейеры на заводе - предотвращение простоев при сбоях в сети
• Системы жизнеобеспечения в метро - обеспечение работы вентиляции и освещения при аварии
• ИТ-центры и серверные комнаты - поддержка UPS и резервных генераторов

Практические советы

• Перед монтажом проверьте соответствие номинального тока 200 А нагрузкам вашей системы - превышение может привести к выходу из строя
• Обязательно используйте дополнительные клеммы для подключения сигнализации в систему мониторинга - это снижает время реакции на аварию
• Настройте временные задержки переключения в соответствии с временем запуска резервного генератора - слишком быстрое переключение может вызвать просадку напряжения
• Проверяйте посадочные размеры шкафа - компактный дизайн не всегда совпадает со старыми типоразмерами
• При использовании Modbus RTU убедитесь, что адрес устройства уникален в сети и правильно настроен терминатор
